Замена передней и задней камеры Motorola Atrix HD

Камеры Atrix HD защищены корпусом телефона, но могут быть повреждены из‑за влаги, ударов или царапин. Если качество фотографий снизилось, возможно, пришло время заменить повреждённую камеру. Всего двумя инструментами вы сможете снова делать фотографии высокого качества за короткое время.

Шаг 1

Перед разборкой телефона извлеките SIM‑карту и карту MICRO‑SD, если они установлены.

Начните разборку устройства, отщёлкнув заднюю крышку от корпуса с помощью пластикового инструмента для вскрытия.

Продолжайте по периметру телефона, используя пластиковый инструмент для вскрытия.

Когда все кромки будут отщёлкнуты, с помощью рук или пластикового инструмента отделите заднюю панель от батареи. Между задней крышкой и батареей находятся небольшие клейкие полоски, поэтому аккуратно отодвигайте крышку, чтобы не треснула.

Шаг 2

Клейкие полоски показаны в оранжевых прямоугольниках. Не прикладывайте чрезмерную силу при снятии задней крышки, иначе можно её сломать.

Шаг 3

Снимите красный резиновый защитный колпачок винта пинцетом.

Шаг 4

Используйте головку Torx T5, чтобы выкрутить два серебристых винта 3.3 мм с интегрированными шайбами.

Шаг 5

Поднимите контакты батареи в верхнее положение. Лентовый кабель очень тонкий, действуйте осторожно.

Шаг 6

Используйте пластиковый инструмент для вскрытия по кромкам, чтобы ослабить батарею.

Когда батарея ослабнет, осторожно подденьте её с нижнего края и извлеките.

Шаг 7

Батарея теперь может быть извлечена.

Шаг 8

Начните с удаления задней крышки с помощью пластикового инструмента для вскрытия. На крышке закреплены клейкие полоски, поэтому при поддевании корпуса действуйте осторожно, чтобы не треснула.

Клейкие полоски могут оставаться на задней крышке или на батарее.

Шаг 9

Часть заднего корпуса может быть удалена после извлечения батареи.

Используйте отвертку T5 Torx, чтобы выкрутить 10 крупнониточных винтов длиной 5 мм.

Шаг 10

После удаления винтов используйте пластиковый инструмент для вскрытия, чтобы приподнять кромки переднего модуля.

Продолжайте использовать пластиковый инструмент по периметру устройства, чтобы снять переднюю сборку.

Динамик расположен в верхнем углу корпуса. Он приклеен и может быть снят, аккуратно поддев пластиковым инструментом.

Шаг 11

Начните с выкручивания 10 винтов Torx T5 крепления задней пластины материнской платы.

Задний каркас теперь можно снять.

Шаг 12

Снимите 10 винтов Torx T5, которые крепят металлическую рамку к материнской плате.

Шаг 13

После выполнения шагов по доступу к материнской плате вы готовы снять сенсорный экран и ЖК‑дисплей.

Используйте пластиковый инструмент для вскрытия, чтобы отделить ЖК‑дисплей от материнской платы.

Сенсорный экран может отделиться от ЖК‑покрытия, однако оба компонента соединены с материнской платой как единое целое.

Шаг 14

Отсоедините ленточный кабель от задней стороны ЖК‑дисплея с помощью пластикового инструмента для вскрытия.

Будьте осторожны при снятии ленточных кабелей. Они очень тонкие и легко рвутся.

Шаг 15

Отсоедините ленточный кабель, соединяющий ЖК‑дисплей с материнской платой; учтите, что кабель очень тонкий.

После снятия ЖК‑дисплея отсоедините ленточный кабель, соединяющий сенсорный экран с материнской платой.

Шаг 16

ЖК‑дисплей и сенсорный экран теперь могут быть заменены.

Шаг 17

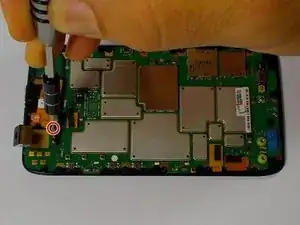

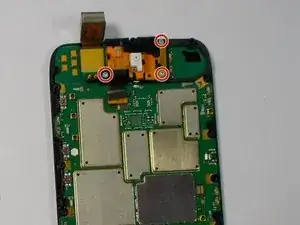

Снимите три винта Torx T5, фиксирующие фронтальную камеру на материнской плате.

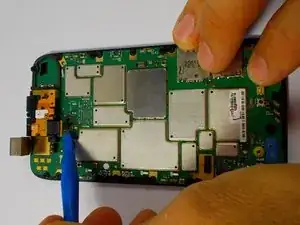

Используйте пластиковый инструмент для вскрытия, чтобы приподнять ленточный кабель от материнской платы.

Шаг 18

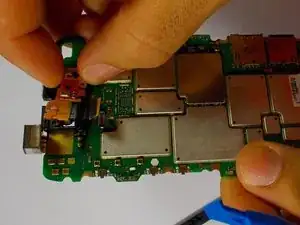

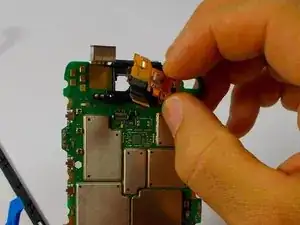

Поднимите тыльную камеру с материнской платы.

Шаг 19

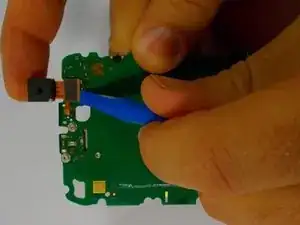

Используйте пластиковый инструмент для вскрытия, чтобы приподнять коннектор шлейфа с материнской платы.

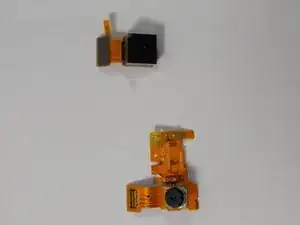

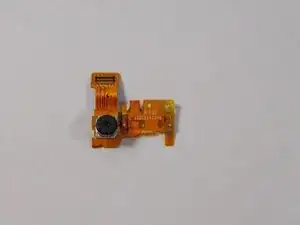

Теперь обе — фронтальная и тыльная — камеры удалены.

Заключение

Для сборки устройства выполните эти шаги в обратном порядке.
