Замена материнской платы Motorola Atrix HD

Перед разборкой телефона извлеките SIM-карту и карту MICRO-SD, если они установлены.

Начните разбирать устройство, поддев заднюю крышку с помощью пластиковой лопатки для вскрытия.

Продолжайте работать по периметру телефона, используя пластикoвую лопатку для вскрытия.

Когда все кромки будут отжаты, используйте руки или пластикoвую лопатку, чтобы отделить заднюю панель от аккумулятора. Между задней крышкой и батареей есть маленькие клейкие полоски, поэтому при поддевании будьте осторожны, чтобы не треснула крышка.

Клейкие полоски показаны в оранжевых прямоугольниках. Не прикладывайте чрезмерную силу при снятии задней крышки, иначе можете её сломать.

Снимите красный резиновый предохранитель винта пинцетом.

Используйте бит Torx T5, чтобы выкрутить два серебряных винта 3,3 мм с интегрированными шайбами.

Поднимите выводы батареи вверх. Шлейф очень тонкий, действуйте аккуратно.

С помощью пластиковой лопатки по периметру ослабьте батарею.

Когда батарея ослабнет, осторожно приподнимите её от нижнего края и извлеките.

Батарея теперь может быть удалена.

Начните с удаления задней крышки с помощью пластиковой лопатки. На крышке есть клейкие полоски, поэтому при поддевании корпуса действуйте аккуратно, чтобы не треснула крышка.

Клейкие полоски могут остаться на задней крышке или на батарее.

Часть заднего корпуса может быть снята после удаления батареи.

Используйте отвертку Torx T5, чтобы выкрутить 10 крупнозернистых винтов длиной 5 мм.

Теперь, когда винты удалены, используйте пластикoвую лопатку, чтобы приподнять кромки переднего блока.

Продолжайте использовать пластикoвую лопатку по периметру устройства, чтобы снять передний блок.

Динамик расположен в верхнем углу корпуса. Он прикреплён с помощью клея и может быть снят, аккуратно поддев пластикoвой лопаткой.

Начните с отвинчивания 10 винтов Torx T5, крепящих опорную пластину материнской платы.

Задний каркас теперь можно снять.

Снимите 10 винтов Torx T5, которые крепят металлическую рамку к материнской плате.

После выполнения шагов для доступа к материнской плате вы готовы снять сенсорный экран и ЖК-дисплей.

Используйте пластикoвую лопатку, чтобы отделить ЖК-дисплей от материнской платы.

Сенсорный экран может отделиться от ЖК-дисплея, однако оба они подключены к материнской плате как единый модуль.

Отсоедините шлейф с задней стороны ЖК-дисплея с помощью пластиковой лопатки или лопатки для электроники.

Будьте осторожны при отсоединении шлейфов. Они очень тонкие и легко ломаются.

Отсоедините шлейф, соединяющий ЖК-дисплей с материнской платой, учитывая, что шлейф очень тонкий.

После снятия ЖК-дисплея отсоедините шлейф, соединяющий сенсорный экран с материнской платой.

ЖК-дисплей и сенсорный экран теперь могут быть заменены.

Удалите три винта Torx T5, которые фиксируют фронтальную камеру на плате.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять ленточный кабель с платы.

Поднимите заднюю камеру с платы.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять разъем ленточного кабеля с платы.

Теперь обе — фронтальная и задняя камеры — сняты.

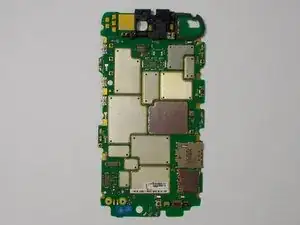

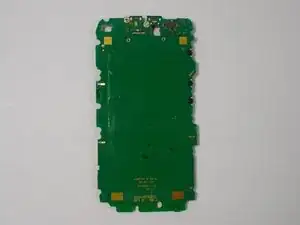

Теперь материнская плата готова к замене; сборку выполните в обратном порядке.
