Замена дисплея (LCD) Motorola Atrix 4G

Снимите заднюю крышку с задней части телефона.

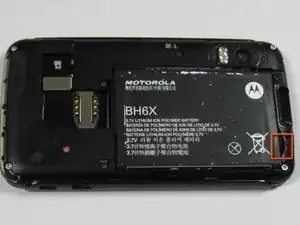

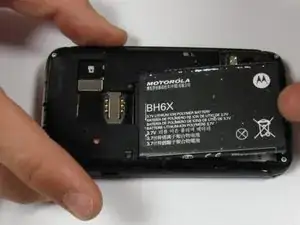

Вставьте лопатку в небольшую выемку у основания аккумулятора.

Поднимите аккумулятор и извлеките его из телефона.

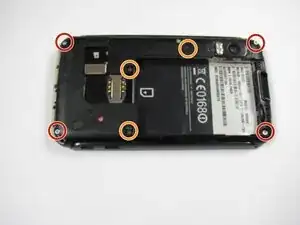

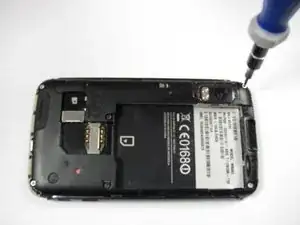

Отверткой T5 Torx отверните четыре винта 5,0 мм.

Отверткой T5 Torx отверните три винта 5,5 мм.

При откручивании применяйте легкое усилие, чтобы не сорвать резьбу винтов.

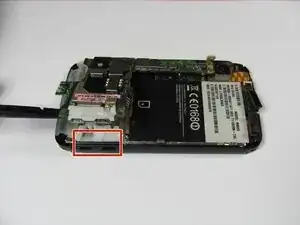

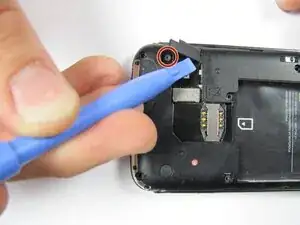

Поднимите чёрную резиновую заслонку с помощью инструмента для вскрытия.

Отверткой T5 Torx отверните один винт 5,5 мм.

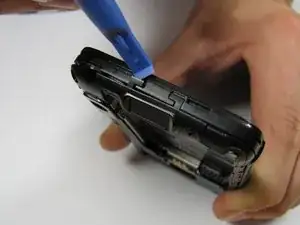

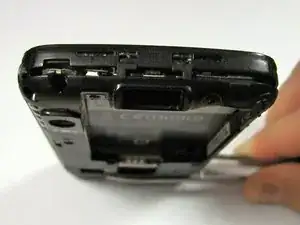

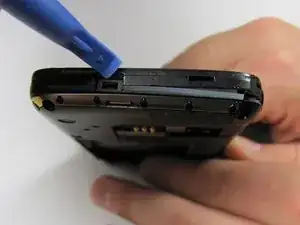

Осторожно приподнимите защёлки в верхней части телефона с помощью инструмента для вскрытия.

Осторожно приподнимите защёлку в нижней части телефона тем же инструментом.

Используйте инструмент для вскрытия, а не пальцы, так как пластиковые защёлки легко ломаются.

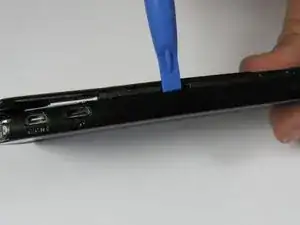

Вставьте инструмент для вскрытия между передней и задней частями корпуса.

Проведите инструментом вниз по стороне телефона.

Повторите тот же прием для другой стороны.

Должна появиться заметная щель между передним и задним корпусами. Если её нет, повторите этот шаг.

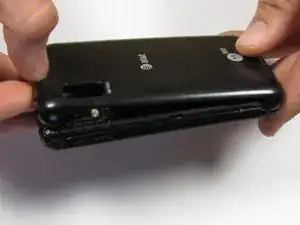

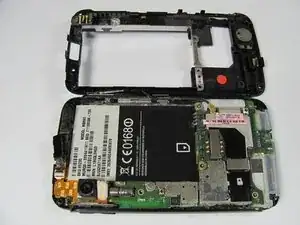

Аккуратно снимите задний корпус с телефона.

Не отделяйте задний корпус полностью от телефона. Антенна соединена с обоими корпусами.

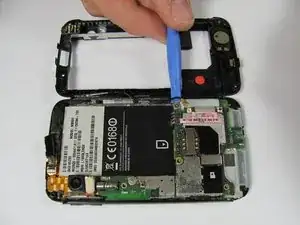

Подденьте антенну инструментом и поднимайте строго вверх от материнской платы.

Поднимайте строго вверх, не под углом, чтобы не повредить разъём под ней.

Освободите антенну из направляющей вдоль стороны телефона.

Снимите задний корпус и антенну с телефона.

Антенна припаяна к заднему корпусу. При сборке не тяните её с чрезмерной силой.

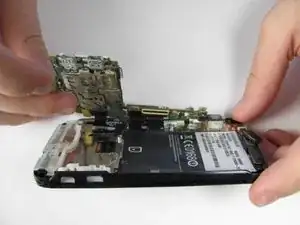

Вставьте лопатку между чёрным пластиком и материнской платой.

Поднимите лопаткой вверх, чтобы освободить плату.

Материнская плата должна легко подниматься. Если белый резиновый элемент сместился, верните его на место.

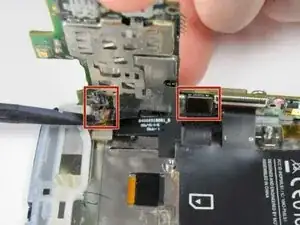

Отсоедините защёлки-разъёмы с помощью лопатки.

Если вы не знакомы с работой с разъёмами, ознакомьтесь с этим руководством.

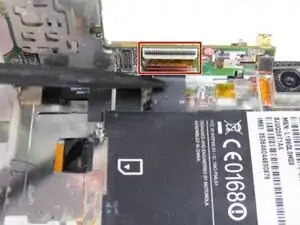

Поднимите белую защёлку на ZIF-разъёме с помощью лопатки.

Осторожно потяните чёрную гибкую шлейф-ленту вниз и от защёлки.

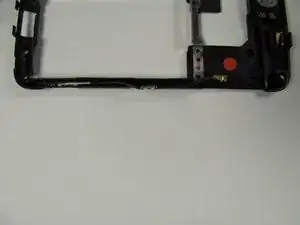

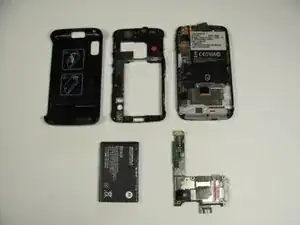

Должно быть пять отдельных частей телефона: задняя крышка, задний корпус, передний корпус, аккумулятор и материнская плата.

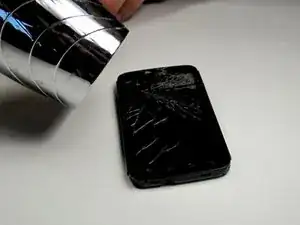

С помощью теплового пистолета или фена на высокой температуре разогрейте клей, фиксирующий стекло экрана.

Направляйте горячий воздух по передним краям стекла, пока телефон не станет тёплым на ощупь.

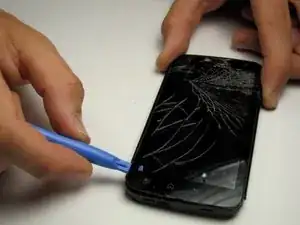

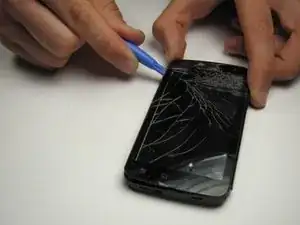

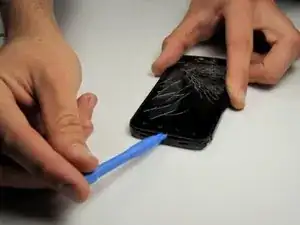

С помощью пластикового инструмента для вскрытия аккуратно подденьте нижнюю часть стекла дисплея.

Медленно обходите вокруг телефона, используя пластиковый инструмент, чтобы отделить стекло от корпуса.

По мере работы клей может остывать и затвердевать. Возможно, потребуется снова подогреть стекло по мере продвижения вокруг экрана.

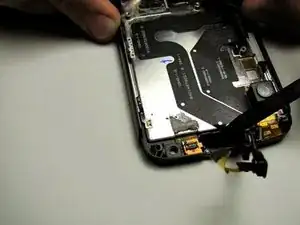

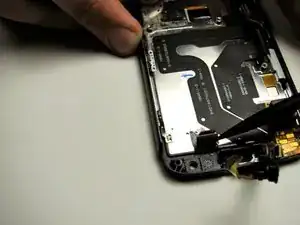

Подденьте лопаткой кабель дигитайзера, приклеенный к стеклу.

Осторожно, не повредите кабель. Он приклеен и трудно удаляется.

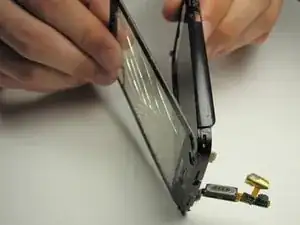

Теперь, когда кабель снят, вы можете протянуть его через отверстие и отделить стекло.

Будьте осторожны при протягивании кабеля через отверстие. Кабель легко повредить.

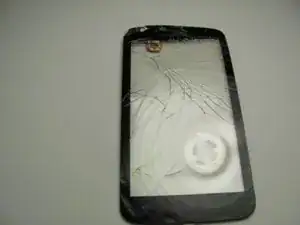

После того как кабель проведён через паз, стекло можно полностью снять.

После снятия стекла вы получите доступ к ЖК-экрану.

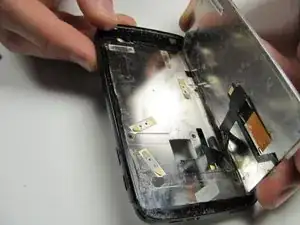

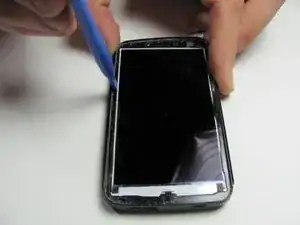

Вставьте пластиковый инструмент между ЖК-экраном и корпусом телефона, затем аккуратно подденьте экран.

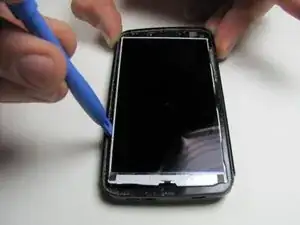

Проведите инструментом вдоль стороны до тех пор, пока ЖК-модуль не выйдет из корпуса.

Аккуратно проведите кабели, прикреплённые к задней части ЖК, через отверстие.

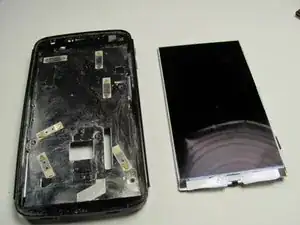

ЖК-экран готов к замене.
