Замена заднего стекла iPhone XR

Перед началом разрядите батарею iPhone до уровня ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайной проколе.

Перед началом разборки выключите iPhone.

Снимите два пенталобных винта длиной 6,7 мм на нижнем крае iPhone.

Открытие iPhone нарушит его водонепроницаемые уплотнения. Имейте запасные уплотнения перед тем, как продолжить после этого шага, или избегайте попадания жидкости, если вы собираете iPhone без замены уплотнений.

Под головкой каждого пенталобного винта находится черная резиновая прокладка. Для максимальной защиты от пыли и влаги проверьте состояние прокладок или замените винты при повторной сборке.

Если у вашего iPhone треснул экран, ограничьте дальнейшее разрушение и предотвратите травмы, заклеив стекло перед ремонтом.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPhone, пока вся передняя часть не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут сдвинуться во время ремонта.

Если присоска не прилипает на следующих шагах, сложите прочную ленту (например, армированную) и сделайте из неё ручку, чтобы поднять экран вместо присоски.

Если всё остальное не помогает, можно приклеить присоску к экрану супер-клеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве: посмотрите это руководство.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски ближе к нижнему краю iPhone — одну на передней панели, другую на задней.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, можно использовать ленту для повышения сцепления.

Толкните синюю ручку вперед, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут соскальзывать, слегка ослабьте присоски и выровняйте рычаги заново.

Нагрейте iOpener и проденьте его через рычаги Anti-Clamp.

Можно также использовать фен, термофен или горячую плиту, но чрезмерный нагрев может повредить дисплей и/или внутреннюю батарею, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае iPhone.

Подождите одну минуту, чтобы клей успел размягчиться и образовалась щель для открытия.

Вставьте медиатор под экран и пластиковую окантовку, не под сам экран.

Если Anti-Clamp не создает достаточной щели, примените дополнительный нагрев к области и поверните ручку на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Нагрев нижнего края iPhone помогает размягчить клей, который крепит дисплей, что облегчает его открытие.

Используйте фен или термофен, либо подготовьте iOpener и приложите его к нижнему краю iPhone примерно на минуту, чтобы размягчить клей под ним.

Если вы используете одиночную присоску, прикрепите её к нижнему краю телефона, избегая изогнутой части стекла.

Тяните за присоску вверх с уверенностью и постоянным давлением, чтобы создать небольшую щель между передней панелью и задним корпусом.

Вставьте медиатор под экран и пластиковую окантовку, не под сам экран.

Герметизирующий клей, удерживающий дисплей на месте, очень прочен; создание начальной щели требует значительной силы. Если вам тяжело открыть щель, примените больше нагрева и аккуратно покачайте экран вверх и вниз, чтобы ослабить клей, пока не появится достаточно щели для вставки инструмента.

Проведите медиатором вокруг нижнего левого угла и вверх по левому краю iPhone, разрезая клей, который фиксирует дисплей.

Не вставляйте медиатор глубже чем на 3 мм — вы можете повредить внутренние компоненты.

Вдоль правого края iPhone проходят деликатные шлейфы. Не вставляйте медиатор в отмеченных местах, так как вы можете повредить кабели.

Вставьте медиатор снова у нижнего края iPhone и проведите им по правой стороне вверх, чтобы продолжить отделение клея.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить кабели дисплея.

Верхний край дисплея закреплён как клеем, так и защёлками.

Проведите медиатором вокруг верхнего угла дисплея, одновременно аккуратно потягивая или покачивая дисплей вниз в направлении разъёма Lightning.

Защёлки сломаются при чрезмерной силе. Работайте осторожно и терпеливо.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить датчики передней панели.

Проведите медиатор к противоположному углу и отрежьте оставшийся клей, фиксирующий дисплей.

Потяните за маленький выступ на присоске, чтобы снять её с передней панели.

Откройте iPhone, откинув дисплей вверх от левой стороны, как обложку книги.

Не пытайтесь полностью отделить дисплей — несколько хрупких шлейфов всё ещё соединяют его с платой iPhone.

Подперните дисплей чем‑то, чтобы он оставался в приподнятом положении, пока вы работаете с телефоном.

При сборке положите дисплей на место, выровняйте защёлки по верхнему краю и аккуратно прижмите верхний край прежде чем защёлкнуть остальную часть дисплея. Если защёлки не защёлкиваются легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не погнуты.

Удалите три винта Y000 длиной 1.2 мм, удерживающих кронштейн крышки разъёма аккумулятора.

Снимите кронштейн.

В ходе ремонта следите за каждым винтом и возвращайте его на то же место, чтобы не повредить iPhone.

При сборке это удобный момент временно включить iPhone и проверить все функции перед окончательным закрытием дисплея. Обязательно полностью выключите iPhone перед продолжением работ.

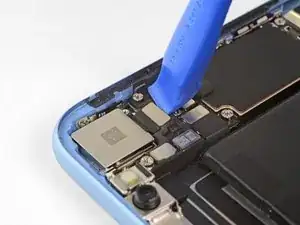

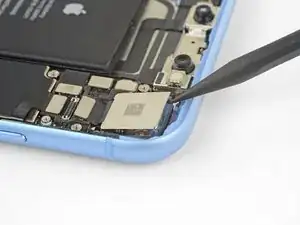

Используйте кончик медиатора, чтобы поддеть разъём аккумулятора и вытащить его вертикально вверх из гнезда.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других разъёмов на плате. Эти прокладки обеспечивают дополнительную защиту от воды и пыли.

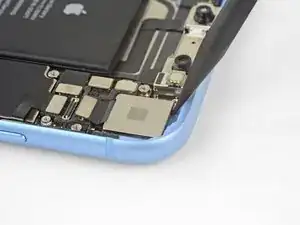

Небольшим изгибом отогните разъём от платы, чтобы он случайно не коснулся гнезда и не подавал питание на телефон во время ремонта.

Удалите два винта Y000 длиной 1.2 мм, удерживающих кронштейн разъёма дисплея.

Снимите кронштейн.

Используйте кончик медиатора, чтобы приподнять и отсоединить шлейф дигитайзера.

Чтобы повторно подсоединить такие защёлкивающиеся разъёмы, аккуратно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. При неверном выравнивании контакты могут согнуться и повредиться окончательно.

Если после ремонта часть экрана не реагирует на сенсор, отключите аккумулятор и затем снова установите этот разъём, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или посторонних предметов.

Используйте кончик медиатора, чтобы отсоединить разъём кабеля дисплея.

Удалите пять винтов, удерживающих кронштейн разъёмов платы в задней части корпуса:

Один винт Phillips #000 длиной 1.3 мм

Один винт Phillips #000 длиной 1.5 мм

Три винта Y000 длиной 1.2 мм

Снимите кронштейн.

Будьте осторожны, чтобы не потерять маленький кронштейн, защёлкнутый на краю. Он зафиксирован маленькой защёлкой и легко может отломаться от большого кронштейна.

Экран состоит из двух частей; меньшую часть очень легко повредить. Если она сломается, NFC телефона не будет работать. См. комментарии ниже для различных советов, как избежать повреждений.

Используйте кончик медиатора, чтобы приподнять разъём переднего сенсорного модуля и вынуть его из гнезда.

Снимите сборку дисплея.

При сборке остановитесь на этом шаге, если вы хотите заменить водонепроницающий клей по краям дисплея.

Удалите семь винтов, удерживающих кронштейн под тактильным двигателем и динамиком:

Три винта Phillips 1.4 мм

Два винта Phillips 1.7 мм

Один винт Phillips 1.9 мм

Один винт Phillips 1.6 мм

Поднимите кронштейн от края, ближайшего к батарее. Не пытайтесь полностью его снять — он всё ещё подключён через небольшой гибкий кабель.

Удерживая кронштейн в сторону, используйте остриё лопатки, чтобы поддеть и отсоединить находящийся под ним гибкий кабель.

Снимите кронштейн.

Снимите кусок чёрной ленты и маленький резиновый прямоугольник, закрывающие крышку разъёма Taptic Engine.

Снимите пять винтов, крепящих нижний динамик:

Один винт-стойка 2.8 мм

Винты-стойки лучше всего удалять с помощью специальной отвертки для стоек или соответствующей битой.

В экстренном случае можно использовать маленькую плоскую отвёртку — но будьте особенно осторожны, чтобы она не соскользнула и не повредила соседние компоненты.

Один винт-стойка 2.3 мм

Один винт Phillips 2.3 мм

Один винт Phillips 1.8 мм

Один винт Phillips 1.6 мм

Снимите маленький кронштейн в верхнем правом углу динамика.

Снимите крышку разъёма Taptic Engine.

Вставьте лопаточку под верхний край динамика рядом с краем корпуса iPhone.

Осторожно подденьте и приподнимите верхний край динамика.

Держите динамик за боковые кромки и покачивайте его из стороны в сторону, чтобы разъединить клей, прикрепляющий его к нижнему краю iPhone.

Оттяните динамик от нижнего края iPhone, пока клеевая прокладка не отделится.

Снимите динамик.

Клеевая прокладка динамика не подлежит повторному использованию. Удалите оставшиеся следы клея пинцетом.

Чтобы защитить от проникновения воды и пыли, замените клеевую прокладку при обратной сборке. Подготовьте поверхность, очистив её небольшим количеством изопропилового спирта и безворсовой тканью или фильтром для кофе, чтобы прокладка правильно приклеилась. Установите новую прокладку на динамик, затем установите динамик на место.

Снимите два винта Phillips 1.8 мм, фиксирующие Taptic Engine.

Используйте лопаточку, чтобы отключить гибкий кабель Taptic Engine, поддев его вертикально вверх из разъёма.

Снимите Taptic Engine.

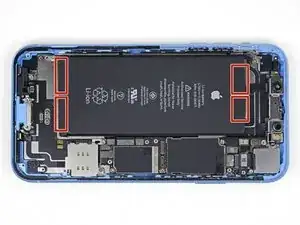

Батарея iPhone XR прикреплена к задней крышке четырьмя полосками клея с разрывным удалением — по две на каждом конце батареи.

Каждая полоска имеет чёрный вытягиваемый язычок на конце, который слабо приклеен к боковому краю батареи.

Отогните первую полоску клея от нижнего правого края батареи.

Будьте осторожны, чтобы не проколоть батарею острыми инструментами. Проколотая батарея может протечь опасными химикатами или загореться.

Старайтесь держать клеевые полоски ровными и без складок во время процедуры; скрученные или мятые полоски будут слипаться и рваться, вместо того чтобы выниматься целиком.

Также не нажимайте на батарею во время вытягивания полосок. Нажатие создаёт точки давления, которые могут зацепить и оборвать клей.

Медленно тяните одну клеевую полоску от батареи, в направлении к нижней части iPhone.

Тяните равномерно, поддерживая постоянное натяжение полоски, пока она не выскользнёт из-под батареи и задней крышки. Для лучшего результата тяните полоску под как можно меньшим углом, избегая зацепления о другие компоненты iPhone.

Полоска растянется во много раз по сравнению с исходной длиной. Продолжайте тянуть и при необходимости перехватывайте полоску ближе к батарее.

Если клеевые язычки рвутся в процессе удаления, извлеките оставшуюся часть клея пальцами или тупым пинцетом и продолжайте тянуть.

Если какие-либо полоски клея порвутся под батареей и их нельзя будет извлечь, попытайтесь удалить оставшиеся полоски, а затем продолжайте, как описано ниже.

Повторите описанные выше шаги, чтобы удалить оставшиеся три клеевые ленты.

Обязательно держите аккумулятор при удалении последней ленты, иначе он может неожиданно выскочить из iPhone.

Если все клеевые ленты были успешно удалены, пропустите следующий шаг.

Если клей оторвался под аккумулятором и не поддаётся извлечению, капните несколько капель изопропилового спирта высокой концентрации (более 90%) под край аккумулятора в области сломанных клеевых лент.

Подождите около одной минуты, чтобы спирт ослабил клей. Используйте плоский край лопатки, чтобы осторожно приподнять аккумулятор.

Не пытайтесь выдёргивать аккумулятор с применением грубой силы. При необходимости капните ещё немного спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор инструментом.

Будьте осторожны, чтобы не повредить гибкие шлейфы или катушку беспроводной зарядки, расположенные прямо под аккумулятором.

Для альтернативного способа отсоединения аккумулятора продолжите со следующим шагом ниже.

Если какие‑либо клеевые ленты оторвались, и аккумулятор остаётся приклеенным к задней крышке, подготовьте iOpener или используйте фен, чтобы нагреть заднюю крышку прямо за аккумулятором. Это поможет размягчить клей.

Нагревайте iPhone до состояния, когда задняя крышка станет немного слишком тёплой для комфортного касания. Не перегревайте iPhone, иначе вы можете случайно воспламенить аккумулятор.

Переверните iPhone и протяните прочную нить (например, зубную нить или тонкую струну от гитары) под аккумулятор.

Обмотайте концы нити вокруг ткани (или наденьте перчатки), чтобы защитить пальцы.

Тяните нить из стороны в сторону пилящими движениями вдоль всей длины аккумулятора, чтобы отделить клей. Это может занять некоторое время, так как клей медленно деформируется, но при терпении он освободится. Не деформируйте и не повреждайте аккумулятор.

Если вы решите использовать поддевные инструменты для подъёма аккумулятора из iPhone, действуйте крайне осторожно, иначе вы можете повредить гибкие шлейфы или катушку беспроводной зарядки, расположенную прямо под аккумулятором.

Извлеките аккумулятор из iPhone.

Если в телефоне остался спиртовой раствор, аккуратно протрите его или дайте полностью высохнуть на воздухе перед установкой нового аккумулятора.

Переустановите Taptic Engine и динамик перед установкой нового аккумулятора. Это поможет правильно выровнять аккумулятор при установке.

Перед тем как приклеить новый аккумулятор, временно подключите разъём аккумулятора к разъёму на плате. Это гарантирует правильное расположение аккумулятора в его гнезде.

Приклейте аккумулятор, затем отключите его и продолжайте сборку устройства.

Если на вашем новом аккумуляторе нет заранее наклеенных полосок, обратитесь к этому руководству для замены клеевых лент.

После сборки выполните жесткую перезагрузку. Это может предотвратить несколько проблем и упростить устранение неполадок.

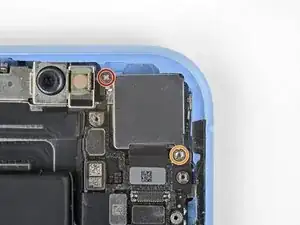

Удалите 2 винта, крепящие пластину камеры

Один винт Phillips 1,6 мм

Один установочный винт 2,4 мм

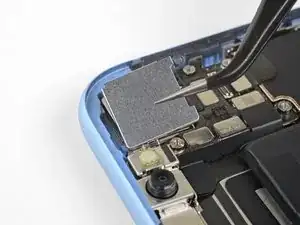

Снимите пластину камеры

С помощью инструмента для вскрытия отключите разъём камеры

С помощью лопатки аккуратно подденьте камеру, чтобы извлечь её.

Используйте инструмент для извлечения SIM-карты или скрепку, чтобы извлечь лоток для SIM-карты.

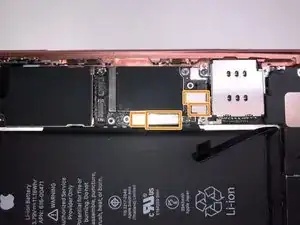

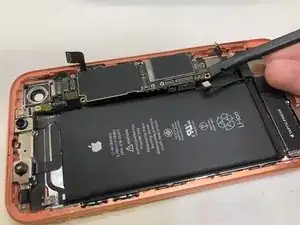

Используйте инструмент для вскрытия или ноготь, чтобы отсоединить 9 разъёмов от логической платы.

Избегайте чрезмерного давления, это может повредить логическую плату

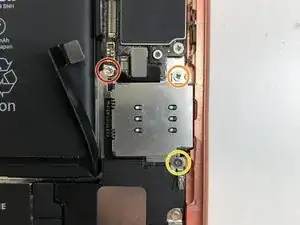

Удалите следующие винты:

Установочный винт 2,9 мм

Phillips 1,5 мм #000

Phillips 1,6 мм #000

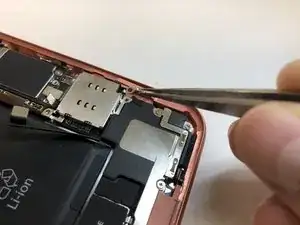

Снимите заземляющую пластину

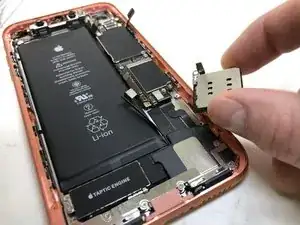

Снимите считыватель SIM-карт

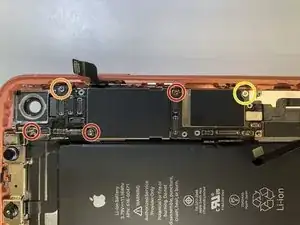

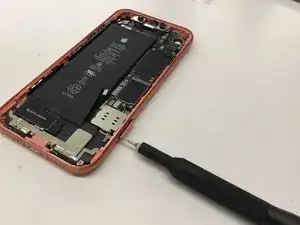

Удалите 5 винтов, фиксирующих логическую плату к корпусу

Установочный винт 2,9 мм

Установочный винт 2,8 мм

Phillips 1,8 мм #000

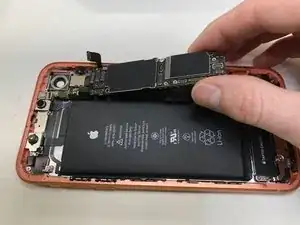

Снимите логическую плату.
