Разборка защитной пластины ЖК-дисплея Motorola Cliq

Переверните телефон, поместите два пальца на заднюю крышку и нажмите в направлении от камеры, чтобы сдвинуть заднюю крышку и снять её.

Сожмите язычок для извлечения батареи, расположенный под камерой, потяните его вверх и выньте батарею.

Язычок может быть подправлен под батарею.

Подденьте пластиковым инструментом крышку, закрывающую камеру, приподнимите её и снимите пальцами.

Крышка держится на клее и может потребовать, чтобы вы поддевали и приподнимали правую сторону крышки, прежде чем её будет легко снять.

Снимите шесть винтов T4 Torx длиной 4.0 мм, расположенных по краю задней части телефона.

Переверните телефон и выдвиньте клавиатуру.

Подденьте пластиковым инструментом место стыка клавиатуры с задней панелью рядом с гнездом для наушников.

Осторожно приподнимайте заднюю панель вдоль края клавиатуры, пока как минимум два угла задней панели не отойдут от клавиатуры.

Не отделяйте заднюю панель полностью от телефона. Между частями соединён кабель.

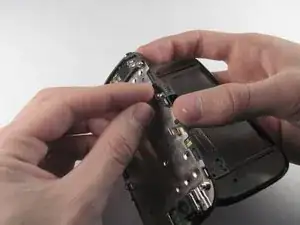

Осторожно отделите заднюю панель от остальной части телефона.

Аккуратно приподнимите ZIF-разъём плоским концом лопатки.

ZIF-разъём приклеен. Будьте осторожны! Сорванный или повреждённый разъём выведет телефон из строя.

При сборке может понадобиться клей, чтобы зафиксировать кабель питания на месте.

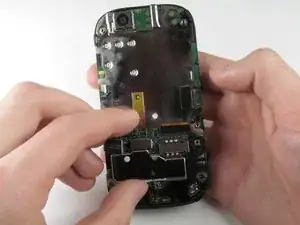

Нажмите большим пальцем на оранжевый кабель питания и медленно потяните его вниз, чтобы отключить кабель питания от нижней части клавиатуры.

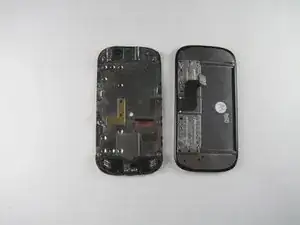

Задняя панель и остальная часть телефона теперь должны быть полностью разделены.

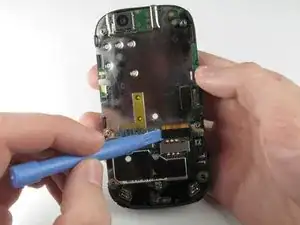

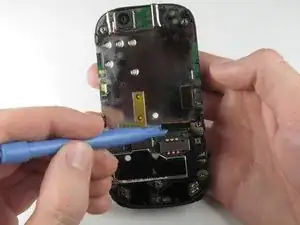

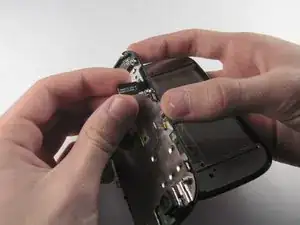

Подденьте пластиковым инструментом чёрный разъём дисплея и отожмите его из разъёма на материнской плате.

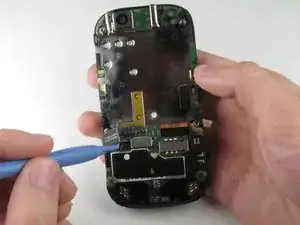

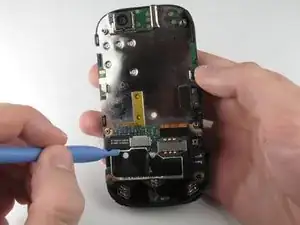

Подденьте оранжевый разъём клавиатуры краем пластикового инструмента и вытащите его из разъёма на материнской плате.

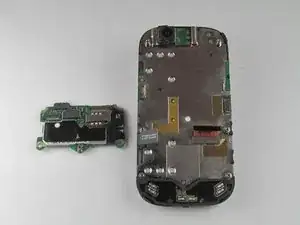

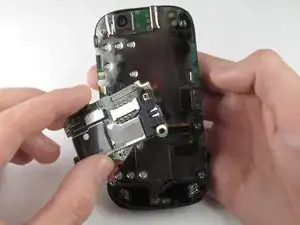

Осторожно захватите боковые стороны материнской платы пальцами и извлеките её из телефона.

Снимите десять винтов T4 Torx длиной 3.0 мм рядом с чёрным кабелем дисплея.

Ориентируйте телефон так, чтобы край, ближайший к камере, был обращён к вам, и выдвиньте клавиатуру.

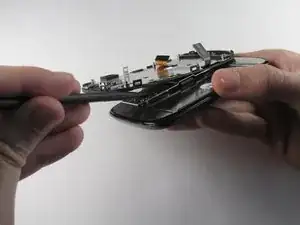

Подденьте кончиком лопатки между клавиатурой и блоком дисплея под камерой.

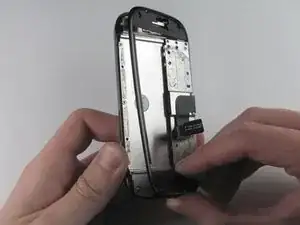

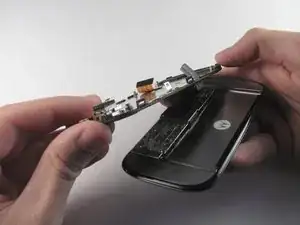

При равномерном усилии отожмите клавиатуру от блока дисплея.

Клавиатура и блок дисплея склеены, поэтому ожидайте сопротивления.

Не отделяйте клавиатуру полностью от блока дисплея — их по-прежнему соединяет гибкий кабель дисплея.

Возьмитесь за гибкий кабель дисплея и осторожно протолкните его через выемку, из которой он выходит.

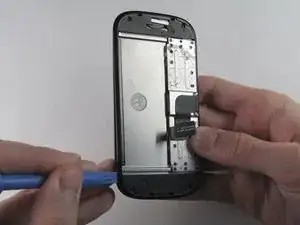

Подденьте пластиковым инструментом одну из металлических панелей на нижней стороне блока дисплея.

Приподнимите её и снимите металлическую панель.

Повторите этот шаг для второй металлической панели, расположенной с противоположной стороны телефона.

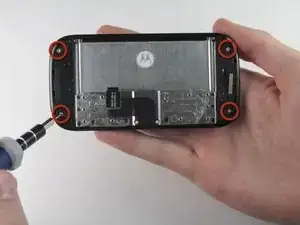

Снимите четыре винта T4 Torx длиной 3.0 мм в углах телефона.

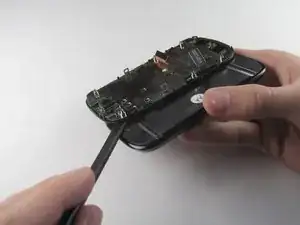

Подденьте пластиковым инструментом между краем и чёрной пластиковой крышкой на нижней стороне блока дисплея.

Проведите пластиковым инструментом вдоль краёв, чтобы отделить чёрную пластиковую крышку от блока дисплея.

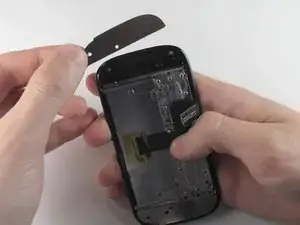

Снимите чёрную пластиковую крышку.

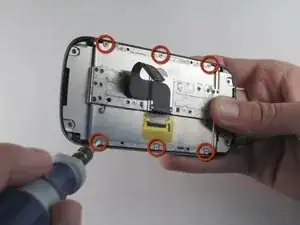

Снимите шесть винтов T4 Torx длиной 3.0 мм, расположенных по сторонам телефона.

Вставьте пластиковый инструмент для открытия между защитной пластиной ЖК‑экрана и углом пластины клавишного слайдера.

Подденьте пластину клавишного слайдера и защитную пластину ЖК‑экрана, раздвинув их.

Не отделяйте их полностью: пластина клавишного слайдера всё ещё соединена с защитной пластиной ЖК‑экрана через гибкий кабель дисплея.

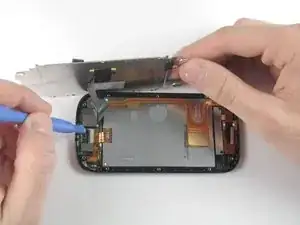

Отсоедините гибкий кабель дисплея от его разъёма на защитной пластине ЖК‑экрана с помощью пластикового инструмента для открытия.

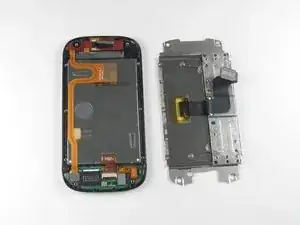

Отделите гибкий кабель дисплея от крышки защитной пластины ЖК‑экрана.
