Ремонт проблемы тусклого подсветки ЖК-дисплея iPhone 4

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном пробождении.

Перед началом разборки выключите iPhone.

Задняя крышка iPhone 4 может иметь либо два винта Phillips #000, либо фирменные 5-лепестковые винты Apple «Pentalobe» (второе изображение). Проверьте, какие у вас винты, и убедитесь, что у вас есть подходящая отвертка для их снятия.

Удалите два винта Pentalobe или Phillips #000 длиной 3,6 мм рядом с разъемом дока.

Убедитесь, что отвертка хорошо посажена при выкручивании Pentalobe-винтов — их очень легко сорвать.

Сдвиньте заднюю панель в направлении верхнего края iPhone.

Панель сместится примерно на 2 мм.

Сожмите заднюю панель пальцами и приподнимите её от iPhone. В качестве альтернативы используйте маленькую присоску.

Осторожно, чтобы не повредить пластиковые защелки, прикрепленные к задней панели.

Если вы устанавливаете новую заднюю панель, обязательно снимите защитную пластиковую наклейку с внутренней стороны объектива камеры и наклейку с большой черной области рядом с объективом.

Удалите один винт Phillips длиной 2,5 мм, который фиксирует разъем аккумулятора на логической плате.

На некоторых устройствах может быть два винта, один из которых удерживает контактную площадку, расположенную над винтом, отмеченным красным на фото.

Используйте пластиковый инструмент для открывания, чтобы аккуратно приподнять разъем аккумулятора из его разъема на логической плате.

Поддевайте сверху и снизу за скобу разъема — по бокам выступа не так много, и вы можете повредить разъем.

Будьте очень осторожны и поддевайте только разъем аккумулятора, а не сам разъем на логической плате. Если вы подденьте разъем платы, вы можете полностью его сломать.

Снимите металлическую пластину, закрывающую антенный разъем.

Используйте прозрачную пластиковую тянущую петлю, чтобы аккуратно вынуть аккумулятор из iPhone.

Если петля порвётся до освобождения аккумулятора, нанесите несколько капель изопропилового спирта высокой концентрации (свыше 90%) под край аккумулятора. Подождите около одной минуты, чтобы спирт ослабил клей. Аккуратно проведите лопаткой под лентой аккумулятора, чтобы освободить клей.

Поддевание в других местах может вызвать повреждение. Не пытайтесь силой поддеть аккумулятор. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор инструментом.

Если в телефоне остался раствор спирта, аккуратно вытрите его или дайте высохнуть на воздухе перед установкой нового аккумулятора.

Если ваш запасной аккумулятор поставлялся в пластиковой оболочке, снимите её перед установкой, потянув её от шлейфа.

Перед повторным подключением разъёма аккумулятора убедитесь, что контактная скоба (показана красным) правильно расположена рядом с разъёмом аккумулятора.

Перед сборкой очистите металлические контактные поверхности средством для обезжиривания, например Windex. Масла с ваших пальцев могут вызвать проблемы с беспроводной связью.

После сборки выполните жёсткую перезагрузку (hard reset). Это может предотвратить несколько проблем и упростить устранение неполадок.

Используйте инструмент для извлечения SIM-карты или скрепку, чтобы извлечь SIM-карту и её держатель.

Для этого может потребоваться значительное усилие.

Удалите SIM-карту и её держатель.

Удалите следующие два винта:

Один Phillips 1,2 мм

Один Phillips 1,6 мм

Снимите тонкую стальную крышку кабеля док-коннектора с iPhone.

Перед сборкой обязательно очистите все металлические контактные поверхности на крышке кабеля дока средством для обезжиривания, например Windex. Масла на ваших пальцах могут вызвать помехи в работе беспроводной связи.

Используйте инструмент для открытия iPod, чтобы аккуратно приподнять разъем кабеля дока с обеих коротких сторон разъема на логической плате.

Аккуратно отлепите ленточный кабель дока от логической платы и от нижнего корпуса динамика.

Не используйте чрезмерную силу при отлеплении ленточного кабеля дока от логической платы. Это может разорвать кабель.

Используйте пластиковый инструмент для открывания, чтобы приподнять нижний антенный разъем из его гнезда на логической плате.

Удалите винт Phillips 1,9 мм, фиксирующий нижнюю часть логической платы к внутреннему корпусу.

Удалите следующие пять винтов, фиксирующих Wi‑Fi антенну к логической плате:

Один Phillips 2,3 мм

Два Phillips 1,6 мм

Один Phillips 1,4 мм

Один Phillips 4,8 мм

При сборке начинайте с возвращения 4,8 мм Phillips винта, затем 2,3 мм. Это делается, чтобы избежать путаницы и не вывести из строя ЖК-дисплей и дигитайзер.

Также убедитесь, что длинный 4,8 мм Phillips винт установлен правильно при сборке. Это — заземление для Wi‑Fi антенны и часто является причиной плохого приёма Wi‑Fi после сборки.

Используйте инструмент для вскрытия iPod, чтобы слегка приподнять верхний край антенны Wi‑Fi от платы логики.

Используйте наконечник лопатки, чтобы отогнуть фиксирующие защёлки антенны Wi‑Fi от внутренней рамки.

Извлеките антенну Wi‑Fi из iPhone. Убедитесь, что вы не потеряли металлические защёлки на верхней части крышки, где закреплён винт 4.8 мм, а также сам винт 4.8 мм. Их отсутствие является основной причиной аномалий в работе Wi‑Fi после сборки.

Перед повторной сборкой обязательно очистите все точки металлического контакта на крышке коннектора обезжиривателем, например Windex. Масла с пальцев могут вызывать помехи в работе беспроводных модулей. Не очищайте сами контакты коннектора при помощи Windex.

Используйте инструмент для вскрытия iPod, чтобы осторожно приподнять разъём задней камеры со слота на плате логики.

Снимите заднюю камеру.

Снимите небольшую круглую белую наклейку (гарантийная наклейка и индикатор влаги), закрывающую винт рядом с язычком для вытягивания аккумулятора.

Удалите 2.4 мм винт Phillips, который был скрыт под наклейкой.

Используйте край пластикового инструмента для вскрытия, чтобы осторожно приподнять и вынуть следующие разъёмы из их слотов на плате логики:

Кабель дигитайзера (поддеть снизу)

Кабель ЖК‑дисплея (поддеть снизу)

Кабель гнезда наушников/кнопок громкости (поддеть сверху)

Кабель верхнего микрофона/кнопки сна (поддеть сверху)

Кабель фронтальной камеры (поддеть сверху)

Удалите стоечный винт 4.8 мм рядом с гнездом для наушников.

Стоечные винты лучше всего снимать с помощью отвертки или бита для стоечных винтов.

В экстренном случае подойдёт небольшая плоская отвёртка — но будьте особенно осторожны, чтобы она не соскользнула и не повредила соседние компоненты.

При сборке устройства этот стоечный винт задаёт высоту экрана Wi‑Fi, снятого на шаге 13. Если винт не будет затянут с нужным моментом, экран окажется выше плоскости рамки, и задняя панель не сядет на место при шаге 2. Экран должен быть заподлицо с гнездом для наушников.

При повторной установке материнской платы убедитесь, что её край располагается под отмеченной стоечиной, иначе винты не встанут на место.

При сборке убедитесь, что небольшой резиновый прокладочный элемент, прикреплённый к верхней части платы, находится на своём месте.

Без этой детали материнская плата может повредить гибкие шлейфы вокруг неё.

Осторожно извлеките плату логики из iPhone, следя за тем, чтобы никакие кабели не застряли.

Будьте осторожны, чтобы не повредить маленький золотой контактый выступ (отмечен красным, вблизи вершины) — он очень хрупкий.

При сборке следите, чтобы нижний антенный кабель не оказался зажат под платой логики.

Удалите единственный 2.4 мм винт Phillips, крепящий корпус динамика к боковой стороне внутренней рамки.

Снимите корпус динамика с iPhone.

Перед повторным закреплением корпуса динамика на внутренней рамке убедитесь, что четыре маленькие EMI‑лепестка расположены под кромкой рамки ЖК‑экрана.

Перед сборкой обязательно очистите все точки металлического контакта между EMI‑лепестками и внутренней рамкой, а также латунную точку крепления винта обезжиривателем, например Windex. Масла с пальцев могут вызывать помехи в работе беспроводных модулей.

Удалите следующие два винта, крепящие вибромотор к внутренней рамке:

Один Phillips 6 мм

Один Phillips 1.4 мм

Извлеките вибромотор из iPhone.

Удалите винт Phillips 1.5 мм, фиксирующий переднюю панель рядом с гнездом для наушников.

Удалите три винта с крупной шляпкой 1.5 мм вдоль стороны iPhone с кнопками громкости.

Следите за шайбами под каждым из винтов.

Совет: Это может быть сложно, но также возможно слегка ослабить винты с крупной шляпкой 1.5 мм, не снимая и не возвращая комплект винт‑шайба.

Удалите винт Phillips 1.5 мм рядом с нижним микрофоном.

Удалите винт Phillips 1.5 мм рядом с гибким кабелем док‑разъёма.

Удалите три винта с крупной шляпкой 1.5 мм вдоль стороны iPhone с лотком SIM‑карты.

Следите за шайбами под каждым из винтов.

Совет: Это может быть сложно, но также возможно слегка ослабить винты с крупной шляпкой 1.5 мм, не снимая и не возвращая комплект винт‑шайба.

Удалите винт с малой шляпкой 1.5 мм рядом с задней камерой (ранее снят).

Осторожно вставьте край инструмента для вскрытия iPod между резиновым ободком вокруг передней стеклянной панели и стальной внутренней рамкой.

Не пытайтесь вставлять инструмент между стеклом и резиновым ободком.

Осторожно отожмите верхний край узла передней панели от стальной внутренней рамки.

Медленно и осторожно отведите верхний край узла передней панели от стальной внутренней рамки.

Продолжайте поворачивать узел передней панели от стальной внутренней рамки, пока он не начнёт медленно отрываться от клея, нанесённого под областью кнопки «Домой».

Проще всего вставить лопатку в верхней части и обвести ею по краям, аккуратно раздвигая по ходу работы.

Осторожно оттяните нижний край узла передней панели от стальной внутренней рамки.

Будьте осторожны: если кнопка «Домой» приклеится к передней панели, вы можете порвать кабель кнопки «Домой».

Не отделяйте стекло полностью от рамки. Это может повредить кабель сенсорного слоя.

Если стекло треснуло (а чаще всего оно треснуто при замене), при снятии панель может выгнуться и отлететь мелкие осколки стекла. Перед выполнением этого шага наклейте на переднюю часть прозрачную ленту, а сам демонтаж выполняйте над мусорным ведром. Рекомендуется также использовать защитные очки.

Протяните кабели сенсорного слоя и LCD через стальную внутреннюю рамку и снимите дисплей с iPhone.

При повторной установке дисплея аккуратно выпрямите кабели сенсорного слоя и LCD и протяните их через прорезь в стальной рамке. На этой фотографии показана неправильная установка узла дисплея: кабель сенсорного слоя сложен в складку.

Когда передняя панель установлена правильно, кабели LCD и сенсорного слоя должны располагаться рядом друг с другом и иметь одинаковую длину, как показано на второй фотографии.

Если кабель сенсорного слоя установлен неправильно, он не дотянется до разъёма на плате. Не тяните его силой, иначе он порвётся. Снимите узел дисплея, выпрямите кабель и протяните его полностью, как показано.

При сборке не прикасайтесь к металлической части у основания кабеля данных LCD, так как это может вызвать проблемы с дисплеем. Если вы случайно прикоснулись, аккуратно протрите её спиртовой салфеткой перед продолжением.

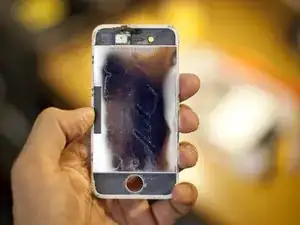

Вот в чём заключалась повреждение. Цифровой сенсор в порядке, дисплей в порядке, но подсветка повреждена и присутствуют тёмные пятна.

Как видно, экран был повреждён ацетоном при попытке починить кнопку «Домой». Часть ацетона проникла в экран, потому что я перевернул устройство вверх дном.

Я не знал, смогу ли это починить, хотел просто выяснить, что именно повреждено.

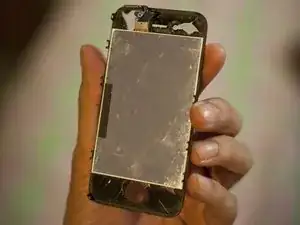

Теперь, когда экран вынут, хромированная часть с белой окантовкой — это корпус подсветки, поэтому я аккуратно снял её, поддев у белой пластиковой рамки.

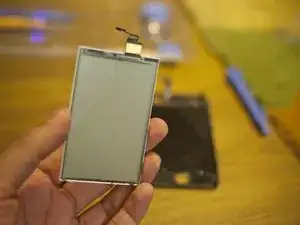

Вот она: хромированная часть снята, подсветка обнажена, и видно прозрачную пластиковую деталь. Это как оптоволоконная передающая свет от светодиодов по всему экрану. Она была повреждена ацетоном.

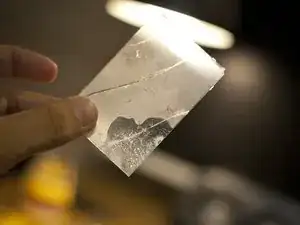

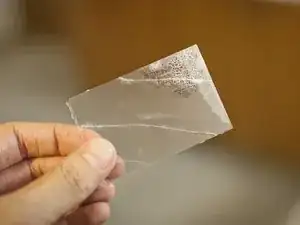

Это пластиковая деталь (игнорируйте трещину — она образовалась при извлечении). Видно повреждение в верхней части, как будто кто-то пролил кислоту. Передача света в этой области была нарушена, отсюда и тёмные участки.

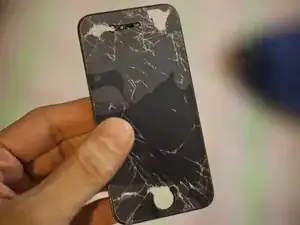

Я получил этот повреждённый экран iPhone 4 от местного мастера. Он отдал его мне бесплатно, так как он ему не нужен.

Убедитесь, что задняя часть LCD/подсветки не повреждена и не отсутствует.

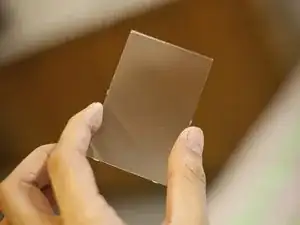

Извлеките часть, выньте целую, неповреждённую пластиковую деталь подсветки из неё.

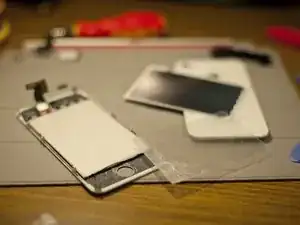

Просто замените деталь, верните всё на место с хромированной крышкой и пластиковой рамкой и соберите телефон обратно.

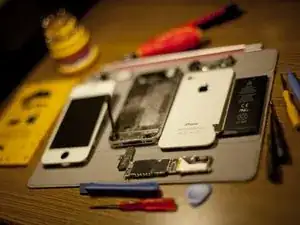

Выглядит почти как раньше — по крайней мере на 95%. Работа почти без затрат! Стоило потраченных усилий.
