Замена разъёма для наушников Samsung Galaxy Tab S3

Чтобы размягчить клей, удерживающий планшет, нагрейте кромки стеклянной панели с помощью нагретого iOpener на краю устройства. В качестве альтернативы можно использовать тепловую пушку, чтобы ослабить клей.

Оставьте iOpener на кромке на две минуты.

Будьте осторожны, чтобы не обжечься при работе с горячим iOpener. Для получения дополнительной информации о iOpener воспользуйтесь руководством по iOpener.

Установите присоску рядом с кромкой, которую Вы нагрели с помощью iOpener.

Нажмите на присоску, чтобы создать уплотнение, и резко потяните вверх, чтобы создать зазор между дисплеем и средней рамой.

Используйте инструмент для вскрытия, чтобы отделить стеклянную панель от средней рамы.

Будьте осторожны, чтобы не разбить стекло при вздёргивании от рамы.

Продвигаясь вдоль кромки с помощью инструмента для вскрытия, используйте пластиковую карту , чтобы удерживать стекло отдельно от средней рамы.

Можно также использовать несколько лопаток для вскрытия вместо пластиковой карты.

Снимите стеклянную панель с помощью присоски.

При снятии стеклянной панели будьте осторожны, чтобы не порвать шлейф, соединяющий материнскую плату с дисплеем.

Осторожно отсоедините шлейф, соединяющий сборку дисплея с материнской платой. Вы можете отсоединить этот шлейф с любого конца.

Повторите шаги 3—7, чтобы снять заднюю стеклянную панель с противоположной стороны устройства.

Используйте отвертку Phillips #000, чтобы отвинтить пять винтов, удерживающих аккумулятор, и двадцать два винта вокруг средней рамы.

Средняя рама должна отщелкнуться от материнской платы устройства.

Найдите шлейф, идущий от средней рамы, и отсоедините его от материнской платы плоским концом лопатки.

Используйте плоский конец лопатки , чтобы отщёлкнуть разъём между аккумулятором и материнской платой.

Переверните среднюю раму и выньте аккумулятор, убедившись, что вы выдвигаете его с под шлейфов.

Аккумулятор теперь должен быть удалён и отсоединён от устройства.

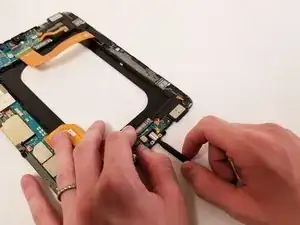

Вставьте остроконечный конец лопатки в разъём для наушников.

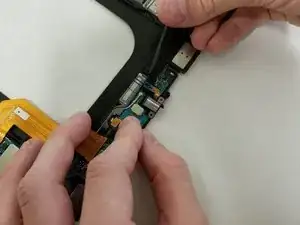

Поднимите лопатку , чтобы отщёлкнуть модуль разъёма для наушников от материнской платы.

Будьте осторожны, чтобы не вставить лопатку слишком глубоко и не приложить чрезмерную силу, так как это может повредить внутренности разъёма для наушников.

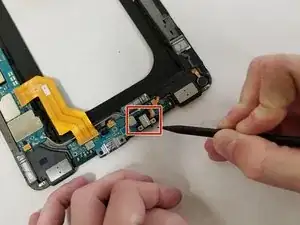

Используйте плоский конец лопатки , чтобы отщёлкнуть шлейфовый разъём от материнской платы.

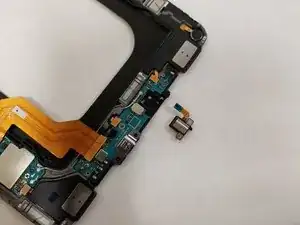

Снимите разъём для наушников с устройства.
