Замена материнской платы Samsung Galaxy Tab S3

Чтобы размягчить клей, удерживающий планшет в сборе, нагрейте кромки стеклянной панели с помощью нагретого iOpener на краю устройства. В качестве альтернативы можно использовать тепловую пушку для ослабления клея.

Оставьте iOpener на краю на две минуты.

Осторожно, не обожгитесь при работе с горячим iOpener. Для получения дополнительной информации об iOpener используйте руководство по iOpener.

Поместите присоску рядом с краем, который вы прогрели с помощью iOpener.

Придавите присоску, чтобы создать герметичное прилегание, и потяните вверх с усилием, чтобы создать зазор между дисплеем и середником корпуса.

Используйте инструмент для вскрытия, чтобы отделить стеклянную панель от середника корпуса.

Будьте осторожны, чтобы не разбить стекло при поддевании от рамки.

Продвигаясь вдоль кромки с помощью инструмента для вскрытия, используйте пластиковую карту, чтобы удерживать стекло отдельно от середника корпуса.

Вы также можете использовать несколько шпателей для вскрытия вместо пластиковой карты.

Снимите стеклянную панель с помощью присоски.

При снятии стеклянной панели будьте осторожны, чтобы не порвать шлейф, соединяющий материнскую плату с дисплеем.

Осторожно отключите шлейф, соединяющий узел дисплея с материнской платой. Этот шлейф можно отключить с любой стороны.

Повторите шаги 3—7, чтобы снять заднюю стеклянную панель с противоположной стороны устройства.

Используйте отвертку Phillips #000, чтобы выкрутить пять винтов, крепящих батарею, и двадцать два винта, окружающих середник корпуса.

Середник корпуса должен отщёлкнуться от материнской платы устройства.

Найдите шлейф, идущий от середника корпуса, и отсоедините его от материнской платы плоским концом лопатки.

Используйте плоский конец лопатки, чтобы отщёлкнуть разъём между батареей и материнской платой.

Переверните середник корпуса и выньте батарею, убедившись, что вы поддеваете её, выдвигая из-под шлейфов.

Батарея теперь должна быть удалена и отсоединена от устройства.

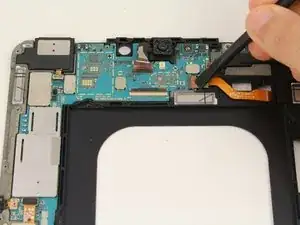

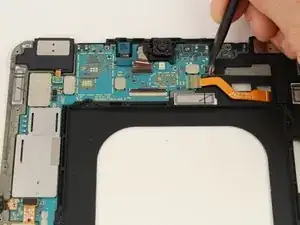

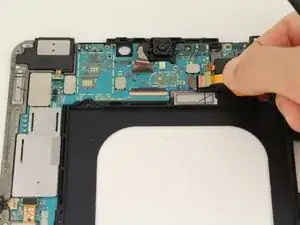

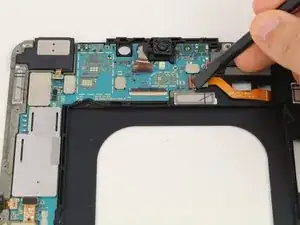

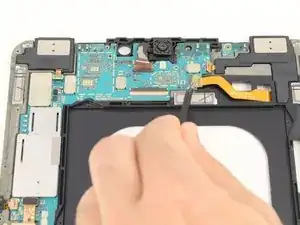

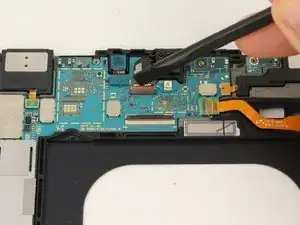

Используйте чёрную нейлоновую лопатку, чтобы приподнять серый ZIF-разъём и вытянуть оранжевый шлейф под камерой.

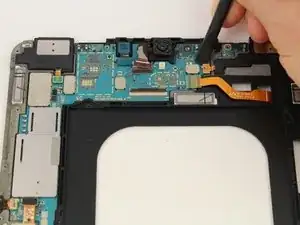

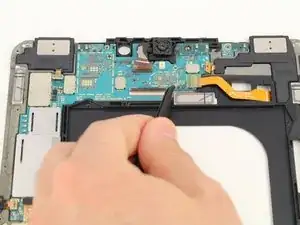

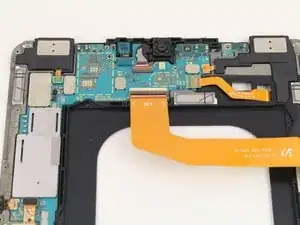

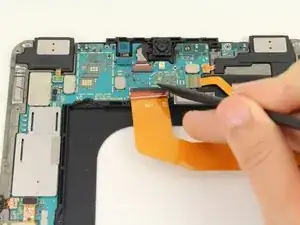

Удалите шлейф фронтальной камеры после того, как приподнимете красный зажим ZIF с помощью лопатки.

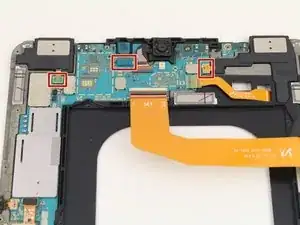

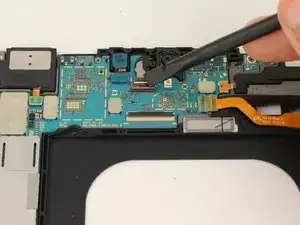

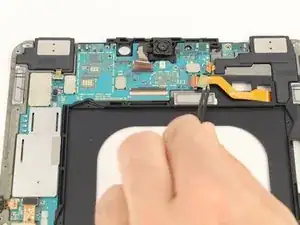

Отключите три защёлкивающихся разъёма в верхней части середника корпуса, поддевая их вверх лопаткой.

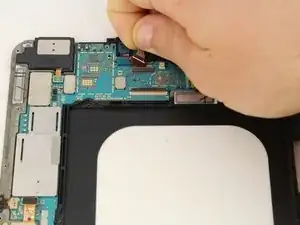

Оттяните зелёную ленту в верхней части материнской платы пинцетом, чтобы открыть ZIF-разъём под ней.

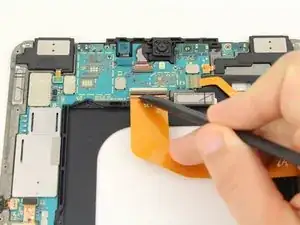

Поднимите красную планку ZIF-разъёма лопаткой и вытяните оранжевый шлейф сенсорной панели.

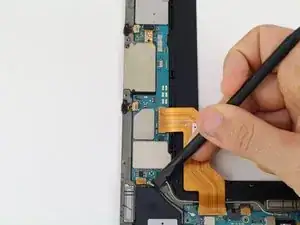

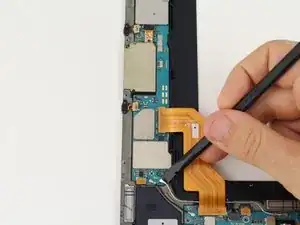

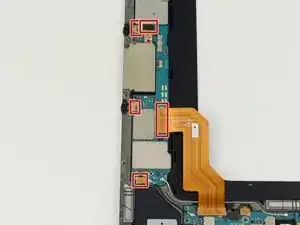

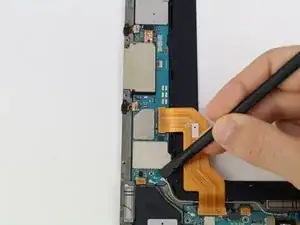

Используйте лопатку, чтобы отсоединить ещё пять защёлкивающихся разъёмов на левой стороне материнской платы, поддевая их вверх.

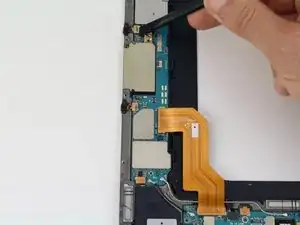

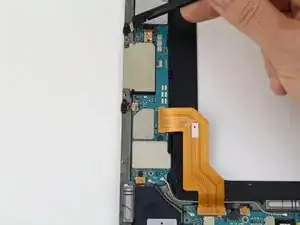

Снимите коаксиальные антенные кабели с материнской платы с помощью лопатки.

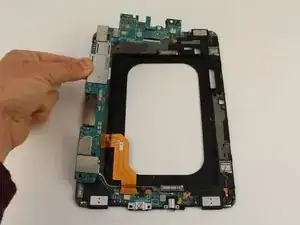

Отодвиньте все кабели пальцами и осторожно пошевелите материнскую плату, чтобы извлечь её.
