Замена тыльной камеры планшета Samsung Galaxy Tab S2 9.7 Verizon

Выключите планшет перед разборкой.

Разогрейте iOpener в течение 30 секунд и приложите ко всем четырём швам экрана. Можно также использовать паяльную лампу с насадкой для тепла.

Клей расплавлен, поэтому, используя показанную металлическую лопатку, подденьте все стороны планшета.

При поддевании рядом с кнопками «Домой» и сенсорными кнопками используйте присоску.

Не засовывайте металлическую лопатку за пределы этих кнопок, так как это может повредить устройство.

Осторожно приподнимите экран.

Подключён шлейф. Слишком резкое поднятие экрана может повредить шлейф.

Отсоедините шлейф, используя металлическую лопатку.

Шлейф может быть приклеен под серой рамкой. Осторожно приподнимите шлейф, чтобы отклеить его.

Удалите все семнадцать винтов 3 мм с помощью отвёртки PH000 Phillips.

Поднимите чёрную рамку, используя две показанные металлические лопатки.

На третьем изображении видно компонент слота SIM, который соединён с рамкой и задней крышкой. При подъёме рамки он отсоединится. Это нормально.

После подъёма переверните серую рамку.

Этот компонент подключается к слоту SIM.

Не забудьте защёлкнуть этот компонент на место при сборке планшета.

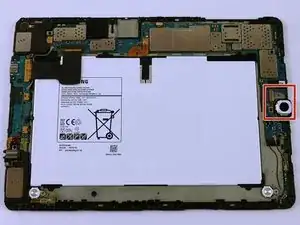

Здесь на рамке расположена тыльная камера.

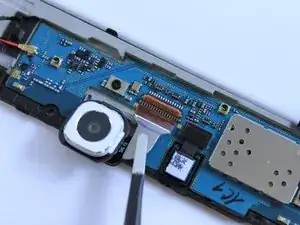

С помощью тупого антистатического пинцета подденьте язычок ZIF-коннектора.

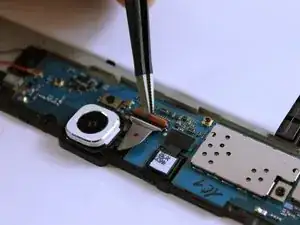

Выведите шлейф из коннектора и отведите в сторону.

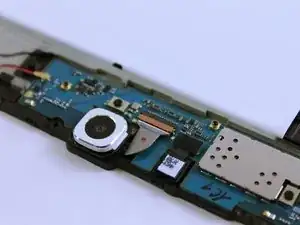

Поднятие шлейфа строго вверх может повредить ZIF-коннектор.

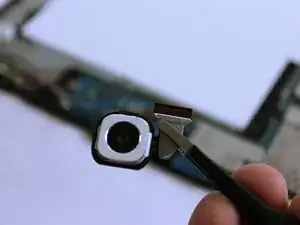

Поднимите камеру.
