Замена кнопки «Домой» на планшете Samsung Galaxy Tab S2 9.7 Verizon

Перед разборкой отключите планшет от сети.

Нагрейте инструмент iOpener в течение 30 секунд и поместите его на все четыре шва экрана. Также можно использовать термофен.

Клей расплавился, поэтому с помощью показанной металлической лопатки отделите все стороны планшета.

Во время поддевания в области кнопок «Домой» и сенсорного экрана используйте присоску.

Не вставляйте металлическую лопатку за эти кнопки, чтобы не повредить устройство.

Осторожно поднимите экран.

К нему подключён ленточный кабель. Слишком быстрое поднятие экрана может повредить кабель.

Отсоедините ленточный кабель с помощью металлической лопатки.

Ленточный кабель может быть приклеен снизу к серой раме. Осторожно поднимите его, чтобы освободить от клея.

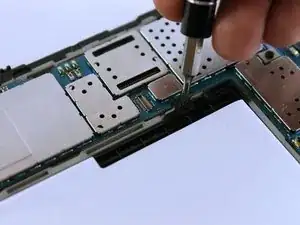

Открутите все семнадцать винтов длиной 3 мм с помощью отвёртки Phillips PH000.

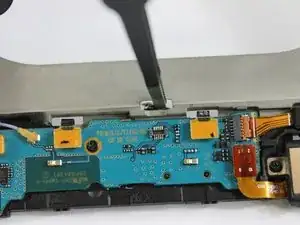

Поднимите чёрную раму с помощью двух показанных металлических лопаток.

На третьем изображении показана компонентная часть, связанная с рамой и задней крышкой, которая предназначена для карточки SIM. Когда вы поднимаете раму, она отсоединяется. Это нормально.

После подъёма переверните серую раму.

Этот компонент соединяется с карточкой SIM.

При сборке планшета не забудьте вернуть этот компонент на место.

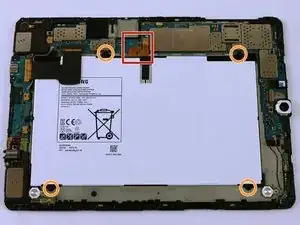

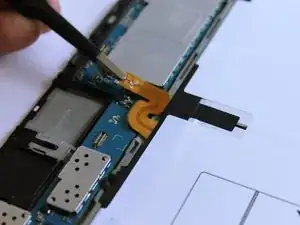

Отсоедините оранжевый ленточный кабель, расположенный над аккумулятором, с помощью антистатических тупых пинцетов.

Открутите четыре чёрных винта длиной 3 мм с помощью отвёртки Phillips PH000.

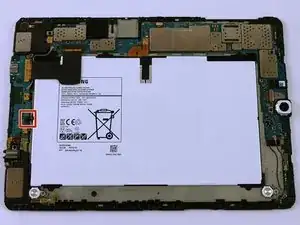

Удерживая раму, сдвиньте аккумулятор с другой стороны.

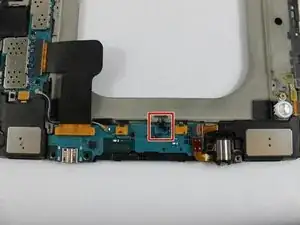

Здесь находится ленточный кабель кнопки «Домой».

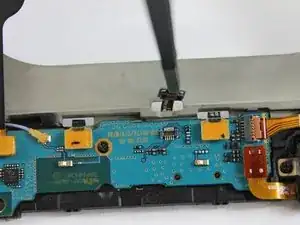

Отсоедините синий ленточный кабель с помощью антистатических тупых пинцетов.

Осторожно протолкните кабель через отверстие на другую сторону рамы.

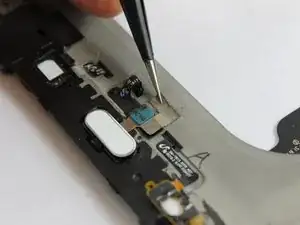

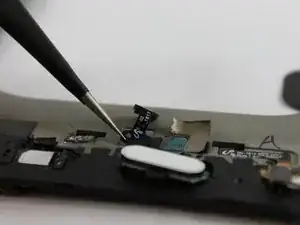

С помощью острого антистатического пинцета поднимите серебристую ленту.

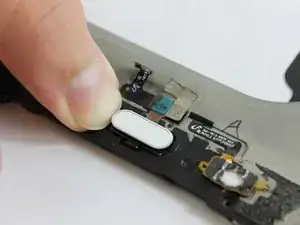

С помощью большого пальца сместите кнопку «Домой» вправо и поднимите её, чтобы извлечь.

Осторожно отклейте ленточный кабель — он может быть приклеен к серой раме.

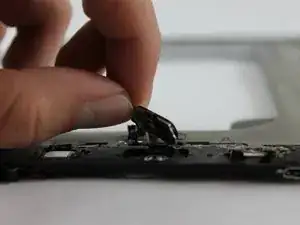

Поднимите кнопку «Домой».
