Замена динамиков Samsung Galaxy Tab S3

Чтобы размягчить клей, скрепляющий части планшета, нагрейте края стеклянной панели с помощью нагретого iOpener вдоль кромки устройства. В качестве альтернативы можно использовать тепловую пушку для разогрева клея.

Оставьте iOpener на краю на две минуты.

Будьте осторожны, чтобы не обжечься при работе с нагретым iOpener. За дополнительной информацией о iOpener обратитесь к руководству по использованию iOpener.

Установите присоску возле края, который вы нагревали с помощью iOpener.

Нажмите на присоску, чтобы создать герметичное соединение, затем резко потяните вверх, чтобы образовать зазор между дисплеем и средней рамкой.

Используйте инструмент для вскрытия, чтобы отделить стеклянную панель от средней рамки.

Следите за тем, чтобы не повредить стекло при поддёвании его от рамки.

По мере продвижения вдоль края с помощью инструмента для вскрытия вставляйте пластиковую карту, чтобы удерживать стекло от прилипания к средней рамке.

Вместо пластиковой карты можно использовать несколько пластиковых пикировальных инструментов.

Снимите стеклянную панель, потянув за присоску.

При снятии стеклянной панели будьте осторожны, чтобы не повредить ленточный кабель, соединяющий материнскую плату и дисплей.

Аккуратно отключите ленточный кабель, соединяющий блок дисплея с материнской платой. Отключить этот кабель можно с любого конца.

Повторите шаги 3–7, чтобы снять заднюю стеклянную панель с противоположной стороны устройства.

Воспользуйтесь отвёрткой Phillips #000, чтобы выкрутить пять винтов крепления аккумулятора и двадцать два винта, окружающих среднюю рамку.

Средняя рамка должна легко отделиться от материнской платы устройства.

Используя плоский конец лопатки, отключите ленточный кабель, идущий от средней рамки, от материнской платы.

Воспользуйтесь плоским концом лопатки, чтобы отключить разъём, соединяющий аккумулятор с материнской платой.

Переверните среднюю рамку и аккуратно вытолкните аккумулятор, проследив за тем, чтобы он выскользнул из-под ленточных кабелей.

Аккумулятор теперь должен быть полностью извлечён и отсоединён от устройства.

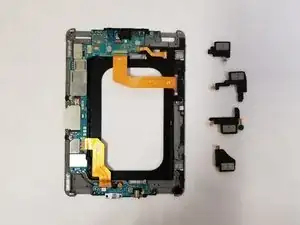

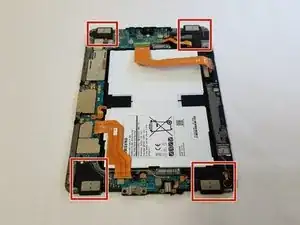

В Tab S3 четыре динамика — по одному в каждом углу.

Каждый из динамиков имеет разную форму и размер.

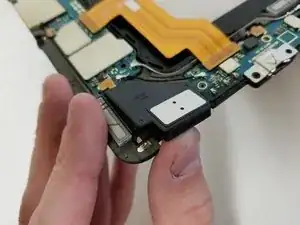

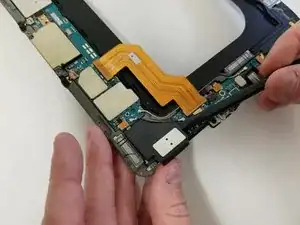

Используйте палец, чтобы отщёлкнуть одну сторону модуля динамика от материнской платы. Вторую сторону отщёлкивайте с помощью плоского конца лопатки.

Используйте плоский конец лопатки, чтобы отключить ленточный разъём от материнской платы.

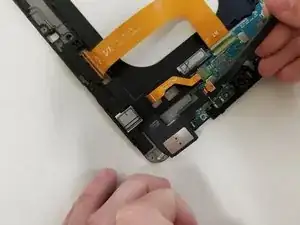

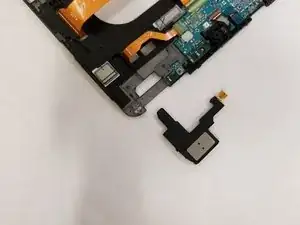

Извлеките динамик из устройства.

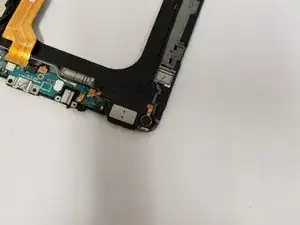

Второй модуль динамика расположен в нижнем правом углу устройства. Он прикреплён к вибромотору, обеспечивающему тактильную отдачу планшета.

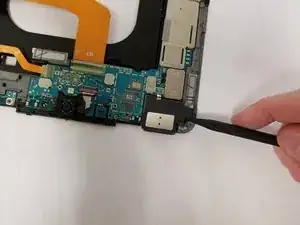

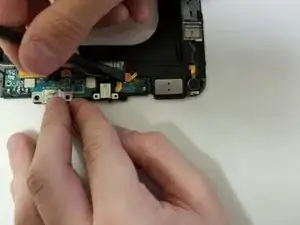

Используйте плоский конец лопатки, чтобы отщёлкнуть модуль динамика от материнской платы.

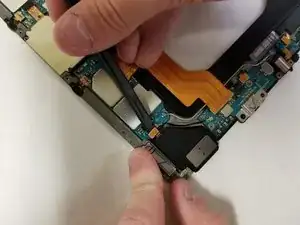

Используйте плоский конец лопатки, чтобы отключить ленточный разъём от материнской платы.

Будьте осторожны, чтобы не повредить кабель, соединяющий вибромотор с модулем динамика. Полностью извлечь динамик не удастся, пока вибромотор не будет отсоединён.

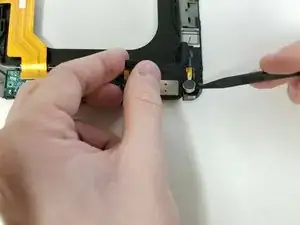

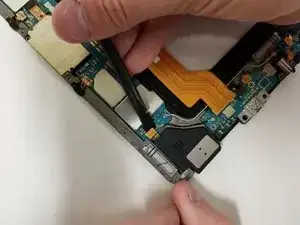

Используйте острый конец лопатки, чтобы отделить вибромотор от материнской платы.

Как и блок дисплея, вибромотор приклеен к устройству достаточно прочным клеем и может потребовать приложения усилия для снятия.

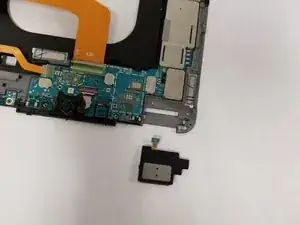

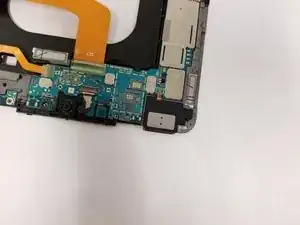

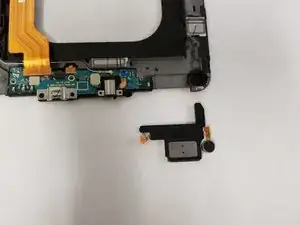

Извлеките динамик и вибромотор из устройства.

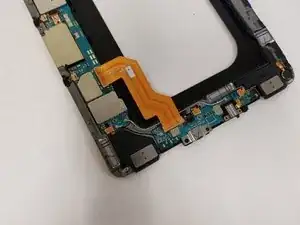

Третий модуль динамика в верхнем правом углу отсоединяется немного легче, чем остальные.

Используйте плоский конец лопатки, чтобы отключить ленточный разъём от материнской платы и удалить динамик из устройства.

Остался ещё один модуль динамика. Он находится в верхнем левом углу.

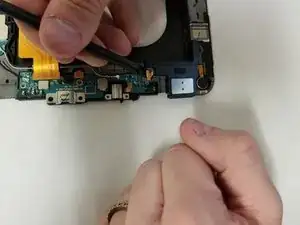

Используйте плоский конец лопатки, чтобы отключить ленточный разъём от материнской платы.

Используйте острый конец лопатки, чтобы отсоединить модуль динамика от материнской платы.
