Замена дополнительного разъема на планшете Samsung Galaxy Tab S2 9.7 Verizon

Выключите планшет перед разборкой.

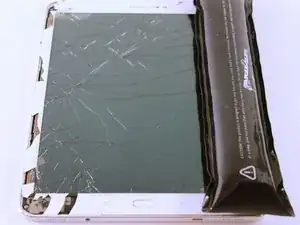

Разогрейте iOpener в течение 30 секунд и приложите ко всем четырем швам экрана. Также можно использовать тепловую пушку.

Клей теперь расплавлен, поэтому, используя показанную металлическую лопатку, подденьте все стороны планшета.

При поддевании вблизи кнопок «Домой» и сенсорных кнопок используйте присоску.

Не вводите металлическую лопатку за пределы этих кнопок, так как это может повредить устройство.

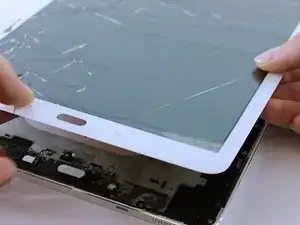

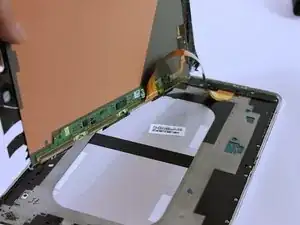

Осторожно приподнимите экран.

К экрану прикреплен ленточный кабель. Слишком резкое поднятие экрана может повредить кабель.

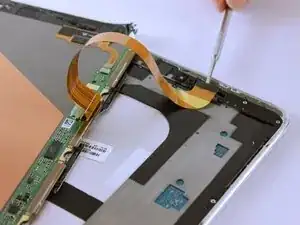

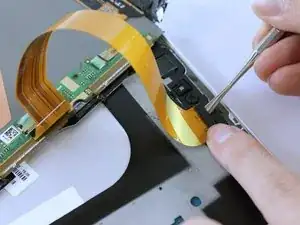

Отсоедините ленточный кабель с помощью металлической лопатки.

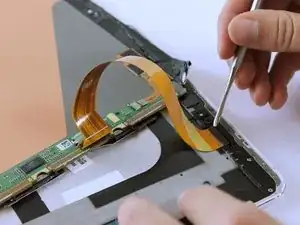

Лента может быть приклеена снизу к серой раме. Аккуратно приподнимите ленту, чтобы отклеить её.

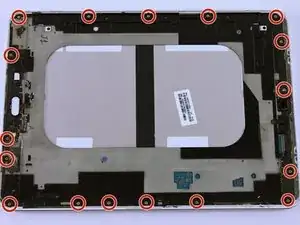

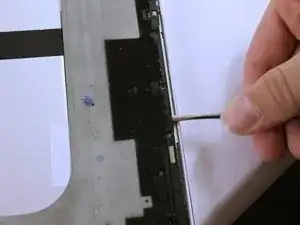

Удалите все семнадцать винтов 3 мм с помощью крестовой отвертки PH000.

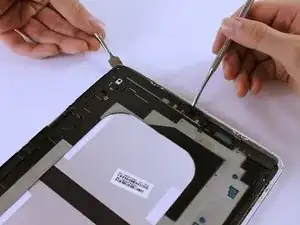

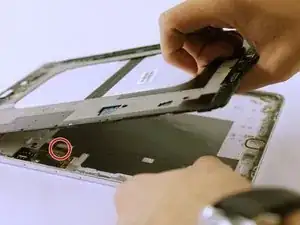

Поднимите черную рамку с помощью двух показанных металлических лопаток.

На третьем изображении видно компонент SIM-карты, который соединен с рамкой и задней крышкой. При поднятии рамки он отсоединится. Это нормально.

После подъема переверните серую рамку.

Этот компонент соединяется с держателем SIM-карты.

Не забудьте защелкнуть этот компонент обратно при сборке планшета.

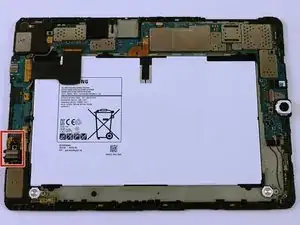

Здесь расположен дополнительный разъем.

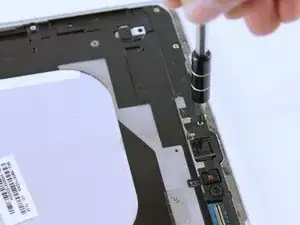

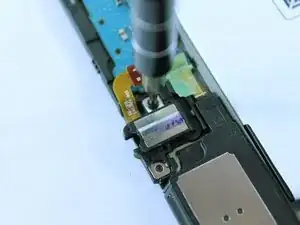

Удалите черный винт 3 мм с помощью крестовой отвертки PH000.

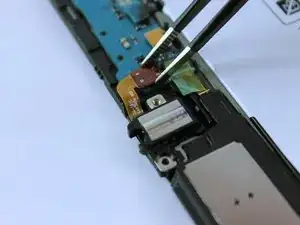

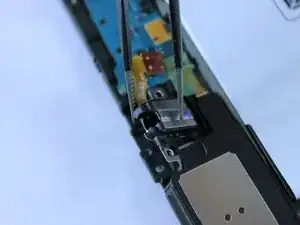

Отстегните ленточный кабель с помощью нематированных антистатических пинцетов.

Поднимите дополнительный разъем с помощью нематированных антистатических пинцетов.
