Замена дочерней платы Samsung Galaxy Tab S3

Чтобы размягчить клей, держащий планшет вместе, нагрейте края стеклянной панели с помощью нагретого iOpener на краю устройства. В качестве альтернативы можно использовать фен для разогрева и ослабления клея.

Оставьте iOpener на краю на две минуты.

Будьте осторожны, чтобы не обжечься при обращении с горячим iOpener. Для дополнительной информации об iOpener используйте Инструкцию по использованию iOpener.

Поместите присоску рядом с краем, который вы нагревали с помощью iOpener.

Нажмите на присоску, чтобы создать герметичное сцепление, и потяните вверх с усилием, чтобы образовать зазор между дисплеем и средним каркасом.

Используйте инструмент для вскрытия, чтобы отделить стеклянную панель от среднерамного корпуса.

Осторожно, чтобы не разбить стекло при поддевании от рамы.

Продвигаясь вдоль края с помощью инструмента для вскрытия, используйте пластиковую карточку для удержания стекла отделённым от среднерамного корпуса.

Вы также можете использовать несколько вскрывающих пиков вместо пластиковой карточки.

Снимите стеклянную панель с помощью присоски.

При снятии стеклянной панели будьте осторожны, чтобы не порвать шлейф, соединяющий материнскую плату с дисплеем.

Аккуратно отключите шлейф, соединяющий сборку дисплея с материнской платой. Этот шлейф можно отсоединить с любого конца.

Повторите шаги 3–7, чтобы снять заднюю стеклянную панель с противоположной стороны устройства.

Используйте отвёртку Phillips #000, чтобы выкрутить пять винтов, закрепляющих аккумулятор, и двадцать два винта, окружающих средний каркас.

Средний каркас должен отщёлкнуться от материнской платы устройства.

Найдите шлейф, идущий от среднерамного корпуса, и отсоедините его от материнской платы плоским концом лопатки.

Используйте плоский конец лопатки , чтобы отщёлкнуть разъём между аккумулятором и материнской платой.

Переверните средний каркас и вытащите аккумулятор, убедившись, что вы поднимаете его, проводя под шлейфами.

Аккумулятор теперь должен быть удалён и отсоединён от устройства.

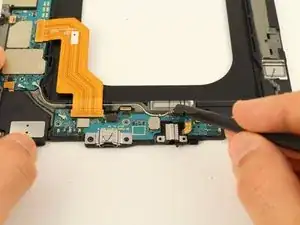

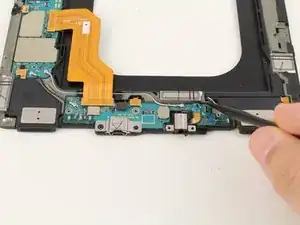

Используйте лопатку, чтобы приподнять четыре посадочных коннектора на нижней плате с разъёмом зарядки.

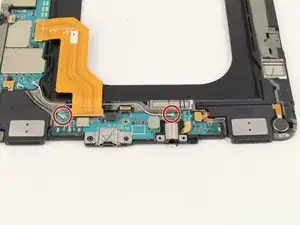

Отсоедините два коаксиальных кабеля, соединяющих дочернюю плату с материнской платой.

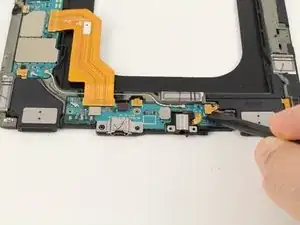

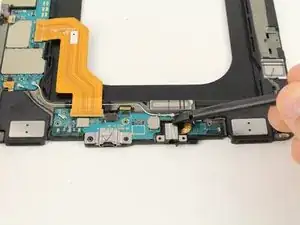

Обязательно вытяните белый коаксиальный кабель из маленькой скобы, удерживающей провод у дочерней платы, перед снятием.

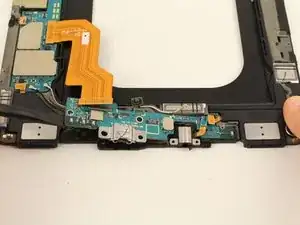

Подденьте дочернюю плату от среднерамного корпуса с помощью лопатки.

Снимите дочернюю плату.
