Как заменить термопрокладки

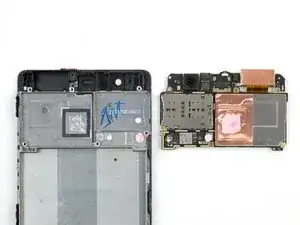

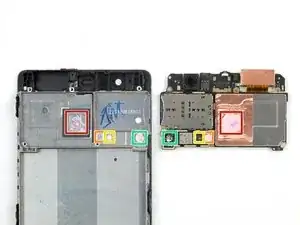

Сначала нужно определить, сколько термопрокладок имеется и где они расположены.

Прокладки могут прилипать к рамке, к материнской плате или быть разорванными на две части.

Помните, необходимо установить новые прокладки либо на материнскую плату, либо на рамку.

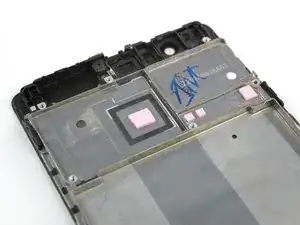

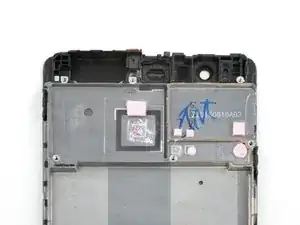

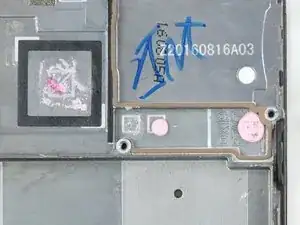

На некоторых рамках есть метки, указывающие размер и положение новых прокладок.

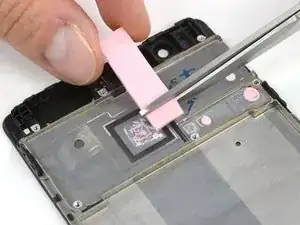

Возьмите новый кусок термопрокладки и вырежьте ножницами детали нужных размеров.

Некоторый остаток может покрывать большую область, чем метка, поскольку прокладка будет расплющиваться. В этом случае ориентируйтесь на размер метки для новой прокладки, а не на размер остатка.

Если вы меняете рамку (например, при замене сборки дисплея с направляющей рамкой), можете пропустить этот шаг, так как новая деталь должна быть чистой.

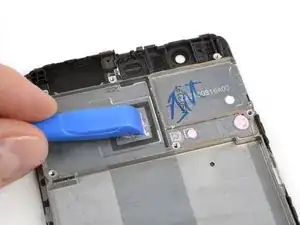

Соскребите старые термопрокладки монтажным инструментом или лопаткой.

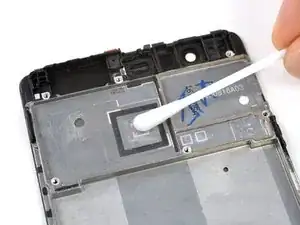

Если хотите провести более тщательную очистку, протрите оставшиеся следы ватной палочкой с изопропиловым спиртом (>97%).

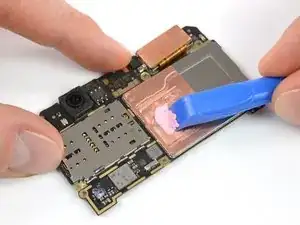

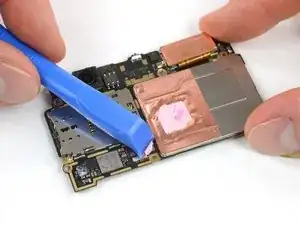

Осторожно соскребите термопрокладки и остатки монтажным инструментом или лопаткой.

Прилагайте минимальное усилие, чтобы не повредить компоненты на материнской плате в случае соскальзывания инструмента. Также следите, чтобы прокладки не попали между мелкими компонентами, поскольку потом их очень трудно извлечь.

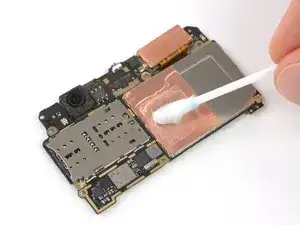

При желании очистите оставшиеся следы ватной палочкой с изопропиловым спиртом (>97%).

Прикасайтесь только к мелким компонентам точечно, чтобы волокна ватной палочки не зацепились.

Повторите для каждой термопрокладки:

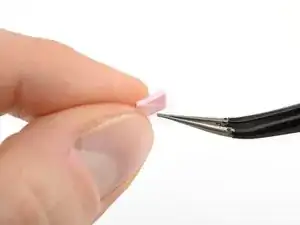

Снимите защитную пленку с одной стороны термопрокладки.

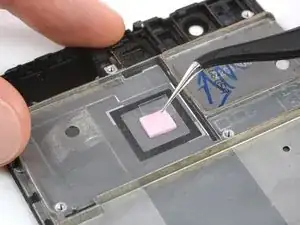

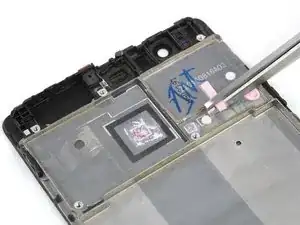

Поместите термопрокладку на рамку и немного прижмите, чтобы она приклеилась.

Снимите оставшуюся защитную пленку с термопрокладки.

После установки всех термопрокладок и снятия верхней пленки можно собрать устройство обратно.
