Замена разъёма USB-C и платы зарядки Samsung Galaxy S22 Plus

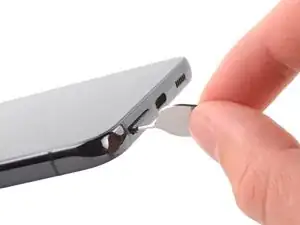

Вставьте инструмент для извлечения SIM-карты, биту или распрямлённую скрепку в отверстие лотка SIM-карты на нижнем торце телефона.

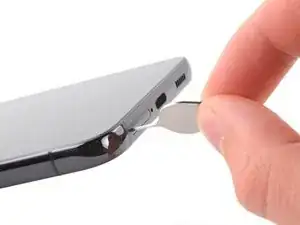

Нажмите инструментом для извлечения SIM-карты в отверстие лотка, чтобы извлечь лоток SIM-карты.

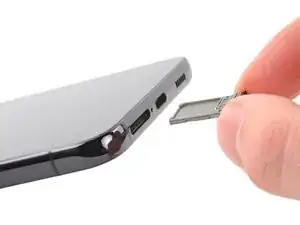

Снимите лоток SIM-карты.

Если вы случайно вставили инструмент для извлечения SIM-карты в отверстие микрофона, не беспокойтесь — вы, скорее всего, не повредили микрофон.

Доведите заряд батареи телефона до уровня ниже 25% перед началом ремонта. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Приготовьте iOpener и приложите его к нижнему торцу задней крышки на три минуты, чтобы размягчить клей под ней.

Можно также использовать фен, тепловую пушку или тёплую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Закрепите присоску на нижнем торце задней крышки как можно ближе к краю.

Если задняя крышка треснула, присоска может не приклеиться. Попробуйте приподнять крышку с помощью прочной ленты или приклейте присоску супер‑клеем и дайте высохнуть, чтобы продолжить работу.

Поднимите заднюю крышку с помощью присоски, чтобы создать небольшой зазор между крышкой и рамкой.

Если трудно создать зазор, приложите больше тепла, чтобы дополнительно размягчить клей. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.

Вставьте пластину для вскрытия в созданный зазор.

Снимите присоску.

Проведите пластиной для вскрытия вдоль нижнего торца, чтобы разрезать клей.

Если клей становится трудно резать, он, скорее всего, остыл. Используйте iOpener в течение двух–трёх минут, чтобы повторно нагреть его.

Оставьте пластину для вскрытия вставленной возле нижнего левого угла, чтобы клей не склеился обратно.

Приложите разогретый iOpener к левому торцу телефона на 3 минуты, чтобы размягчить клей.

При необходимости разогрейте iOpener снова в течение 30 секунд.

Будьте осторожны, не перегревайте iOpener. Перегрев может привести к его разрыву.

Правильно разогретый iOpener сохраняет тепло до 10 минут.

Вставьте вторую пластину для вскрытия в зазор, созданный возле нижнего левого угла.

Не вставляйте пластину глубже 5 мм, иначе вы рискуете повредить кабели около модуля камеры.

Проведите пластиной вдоль левого торца, чтобы разрезать клей.

Оставьте пластину вставленной возле верхнего левого угла, чтобы клей не склеился обратно.

Приложите разогретый iOpener к правому торцу телефона на 3 минуты, чтобы размягчить клей.

При необходимости разогрейте iOpener снова в течение 30 секунд.

Будьте осторожны, не перегревайте iOpener. Перегрев может привести к его разрыву.

Правильно разогретый iOpener сохраняет тепло до 10 минут.

Вставьте третью пластину для вскрытия в зазор, созданный вдоль нижнего торца.

Проведите пластиной вокруг нижнего правого угла задней крышки, чтобы разрезать клей.

Продолжайте проводить пластиной вдоль правого торца задней крышки, чтобы разрезать клей.

Не вставляйте пластину глубже 5 мм, чтобы не повредить внутренние компоненты.

Оставьте пластину вставленной возле верхнего правого угла, чтобы клей не склеился обратно.

Приложите разогретый iOpener к верхнему торцу телефона на 3 минуты, чтобы размягчить клей.

При необходимости разогрейте iOpener снова в течение 30 секунд.

Будьте осторожны, не перегревайте iOpener. Перегрев может привести к его разрыву.

Правильно разогретый iOpener сохраняет тепло до 10 минут.

Проведите пластиной, вставленной в верхний левый угол, вдоль верхнего торца, чтобы отделить оставшийся клей.

Не вставляйте пластину глубже 5 мм, чтобы не повредить и не испачкать тыловые камеры и вспышку.

Снимите заднюю крышку.

При повторной сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательным закрытием. Обязательно полностью выключите телефон перед продолжением работ.

Удалите куски клея пинцетом или пальцами. При затруднениях используйте нагрев для размягчения клея.

Если вы используете клейкие ленты, вырезанные по форме, следуйте этому руководству.

Если вы используете двухстороннюю липкую ленту, следуйте этому руководству.

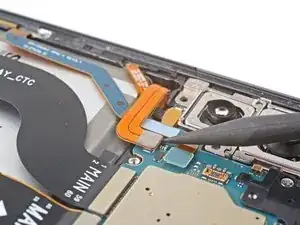

Используйте остроконечный конец лопатки, чтобы поддеть и отсоединить пресс-коннектор катушки зарядки от материнской платы.

Используйте остроконечный конец лопатки, чтобы поддеть и отсоединить кабель антенны NFC от материнской платы.

Используйте крестовую отвертку, чтобы удалить шесть винтов 3,5 мм, фиксирующих катушку зарядки.

Используйте крестовую отвертку, чтобы удалить семь винтов 3,5 мм, фиксирующих громкоговоритель.

Вставьте лопатку между левым краем громкоговорителя и рамкой.

Подденьте, чтобы отсоединить защёлки, удерживающие громкоговоритель.

Будьте осторожны, чтобы не отделить громкоговоритель от катушки зарядки.

При сборке нажмите громкоговоритель в рамку до защёлкивания защёлок.

Осторожно снимите узел катушки зарядки и антенны NFC.

Не разделяйте катушку зарядки и громкоговоритель.

Используйте лопатку, чтобы поддеть и отсоединить пресс-коннектор аккумулятора.

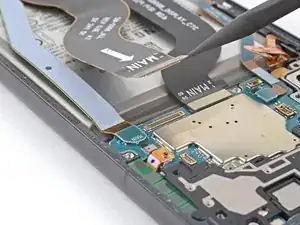

Используйте лопатку, чтобы поддеть и отсоединить основной межсоединительный кабель от материнской платы.

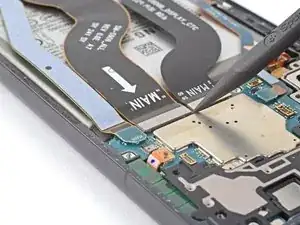

Используйте лопатку, чтобы поддеть и отсоединить вторичный межсоединительный кабель от материнской платы.

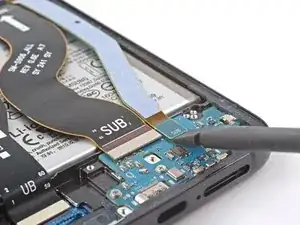

Используйте лопатку, чтобы поддеть и отсоединить основной межсоединительный кабель от платы зарядки.

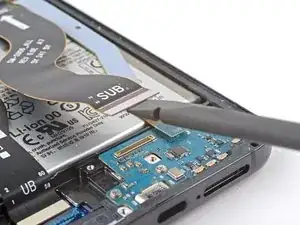

Используйте лопатку, чтобы поддеть и отсоединить вторичный межсоединительный кабель от платы зарядки.

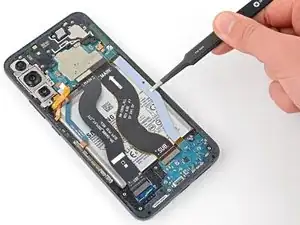

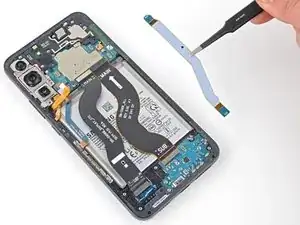

Используйте пинцет или пальцы, чтобы снять межсоединительные кабели.

При повторной сборке убедитесь, что конец каждого кабеля с маркировкой MAIN подключён к материнской плате, а концы с маркировкой SUB подключены к плате зарядки.

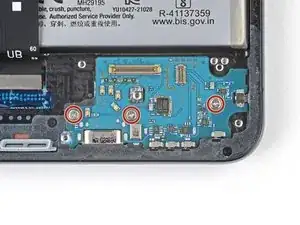

Используйте крестовую отвертку, чтобы удалить три винта 3,4 мм, фиксирующих плату зарядки.

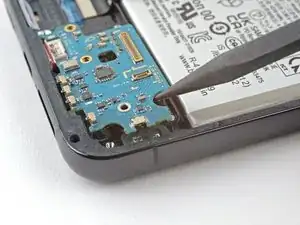

Вставьте остроконечный конец лопатки между верхним правым краем платы зарядки и рамкой.

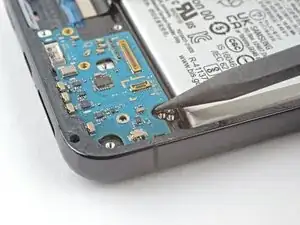

Подденьте, чтобы приподнять плату зарядки настолько, чтобы достать её пальцами.

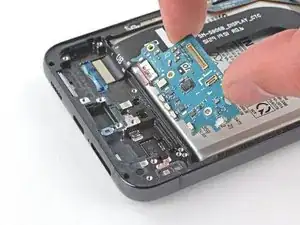

Потяните плату зарядки к верхней части телефона под углом 30 градусов и извлеките её.

При повторной установке убедитесь, что красная прокладка вокруг разъёма зарядки плотно прилегает к краю телефона, чтобы сохранить максимальную защиту от проникновения.
