Замена модуля экрана и аккумулятора Samsung Galaxy S22 Plus

Вставьте инструмент для извлечения SIM‑лотка, биту или выпрямлённую скрепку в отверстие лотка SIM-карты на нижнем торце телефона.

Нажмите инструментом для извлечения SIM в отверстие лотка, чтобы выдвинуть лоток SIM‑карты.

Удалите лоток SIM‑карты.

Если вы случайно вставили инструмент для извлечения SIM в отверстие микрофона, не переживайте — скорее всего вы не повредили микрофон.

Разрядите аккумулятор телефона до уровня ниже 25% перед началом ремонта. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

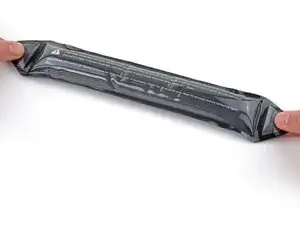

Подготовьте iOpener и приложите его к нижнему торцу задней крышки на три минуты, чтобы ослабить клей под ней.

Можно также использовать фен, тепловую пушку или горячую пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Прикрепите присоску к нижнему краю задней крышки как можно ближе к краю.

Если задняя крышка треснута, присоска может не держаться. Попробуйте приподнять крышку с помощью прочной ленты или приклейте присоску суперклеем и дайте ей высохнуть, чтобы продолжить.

Поднимите заднюю крышку с помощью присоски, чтобы создать небольшой зазор между крышкой и рамкой.

Если вам трудно создать зазор, приложите больше тепла, чтобы дополнительно размягчить клей. Следуйте инструкциям по использованию iOpener, чтобы не перегреть устройство.

Вставьте монтажную лопатку в созданный зазор.

Снимите присоску.

Проведите монтажной лопаткой вдоль нижнего края, чтобы разрезать клей.

Если клей становится трудным для резки, он, скорее всего, остыл. Используйте iOpener в течение двух–трёх минут, чтобы подогреть его снова.

Оставьте монтажную лопатку вставленной рядом с нижним левым углом, чтобы клей не схватился снова.

Приложите нагретый iOpener к левому краю телефона на 3 минуты, чтобы размягчить клей.

При необходимости подогрейте iOpener ещё 30 секунд.

Не перегревайте iOpener. Перегрев может привести к разрыву iOpener.

Правильно нагретый iOpener остаётся тёплым до 10 минут.

Вставьте вторую монтажную лопатку в зазор, созданный рядом с нижним левым углом.

Не вставляйте монтажную лопатку глубже 5 мм, иначе вы рискуете повредить кабели рядом с модулем камеры.

Проведите монтажной лопаткой вдоль левого края, чтобы разрезать клей.

Оставьте монтажную лопатку вставленной рядом с верхним левым углом, чтобы клей не схватился снова.

Приложите нагретый iOpener к правому краю телефона на 3 минуты, чтобы размягчить клей.

При необходимости подогрейте iOpener ещё 30 секунд.

Не перегревайте iOpener. Перегрев может привести к разрыву iOpener.

Правильно нагретый iOpener остаётся тёплым до 10 минут.

Вставьте третью монтажную лопатку в зазор, созданный вдоль нижнего края.

Проведите монтажной лопаткой вокруг нижнего правого угла задней крышки, чтобы разрезать клей.

Продолжайте проводить монтажной лопаткой вверх вдоль правого края задней крышки, чтобы разрезать клей.

Не вставляйте монтажную лопатку глубже 5 мм, чтобы не повредить внутренние компоненты.

Оставьте монтажную лопатку вставленной рядом с верхним правым углом, чтобы клей не схватился снова.

Приложите нагретый iOpener к верхнему краю телефона на 3 минуты, чтобы размягчить клей.

При необходимости подогрейте iOpener ещё 30 секунд.

Не перегревайте iOpener. Перегрев может привести к разрыву iOpener.

Правильно нагретый iOpener остаётся тёплым до 10 минут.

Проведите монтажной лопаткой в верхнем левом углу через верхний край, чтобы отделить оставшийся клей.

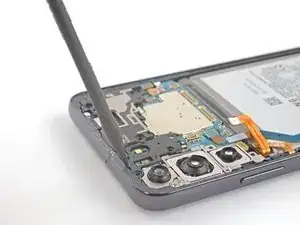

Не вставляйте лопатку глубже 5 мм, чтобы не повредить и не размазать задние камеры и вспышку.

Снимите заднюю крышку.

При сборке:

Это хорошее время включить телефон и проверить все функции перед окончательной герметизацией. Обязательно полностью выключите телефон перед продолжением работы.

Удалите куски клея пинцетом или пальцами. При затруднениях разъединения клея примените нагрев.

Если вы используете клейкие накладки, вы можете следовать этому руководству.

Если вы используете двусторонний скотч, следуйте этому руководству.

Используйте заострённый конец лопатки, чтобы поддеть и отключить прижимной разъём катушки зарядки от платы.

Используйте заострённый конец лопатки, чтобы поддеть и отключить кабель антенны NFC от платы.

Отвёрткой Phillips снимите шесть винтов 3,5 мм, фиксирующих катушку зарядки.

Отвёрткой Phillips снимите семь винтов 3,5 мм, фиксирующих динамик.

Вставьте лопатку между левым краем динамика и рамкой.

Подденьте, чтобы отщёлкнуть защёлки, фиксирующие динамик.

Будьте осторожны, не отделяйте динамик от катушки зарядки.

При сборке нажмите динамик в рамку до срабатывания защёлок.

Осторожно снимите сборку катушки зарядки и антенны NFC.

Не отделяйте катушку зарядки от динамика.

Используйте лопатку, чтобы поддеть и отключить прижимной разъём аккумулятора.

Используйте лопатку, чтобы поддеть и отключить основной межсоединительный кабель от платы.

Используйте лопатку, чтобы поддеть и отключить вторичный межсоединительный кабель от платы.

Используйте лопатку, чтобы поддеть и отключить основной межсоединительный кабель от платы зарядки.

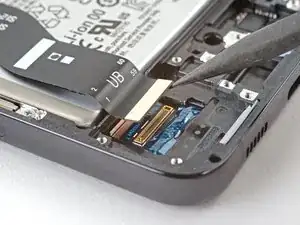

Используйте лопатку, чтобы поддеть и отключить вторичный межсоединительный кабель от платы зарядки.

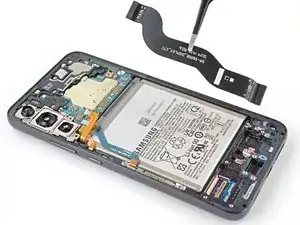

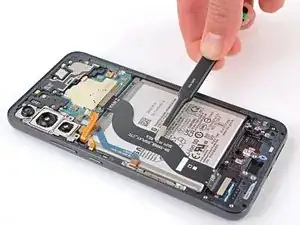

Пинцетом или пальцами удалите межсоединительные кабели.

При установке убедитесь, что конец каждого кабеля с маркировкой MAIN подключён к плате, а концы с маркировкой SUB подключены к плате зарядки.

Отвёрткой Phillips снимите три винта 3,4 мм, фиксирующие плату зарядки.

Вставьте заострённый конец лопатки между верхним правым краем платы зарядки и рамкой.

Подденьте, чтобы приподнять плату зарядки настолько, чтобы до неё можно было дотянуться пальцами.

Потяните плату зарядки к верхней части телефона под углом 30 градусов и извлеките её.

При повторной установке убедитесь, что красная прокладка вокруг разъёма зарядки плотно прилегает к краю телефона, чтобы сохранить максимальную защиту от проникновения.

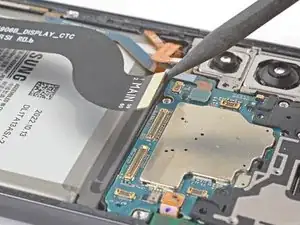

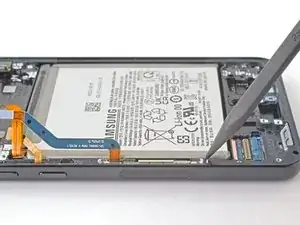

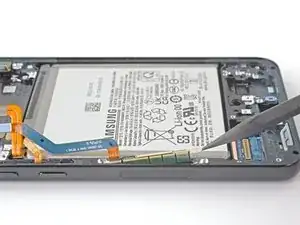

Используйте лопатку, чтобы поддеть и отключить кабель дисплея от платы.

Используйте лопатку, чтобы поддеть и отключить кабель дисплея от его прижимного разъёма под аккумулятором.

Снимите кабель дисплея.

Отложите кабель в сторону. Вы будете повторно использовать его при сборке.

Отвёрткой Phillips снимите четыре винта 3,5 мм, фиксирующие крышку материнской платы.

Вставьте заострённый конец лопатки между крышкой материнской платы и самой платой.

Правильное место отмечено треугольником на крышке материнской платы.

Осторожно подденьте крышку материнской платы и снимите её.

Снимите крышку материнской платы.

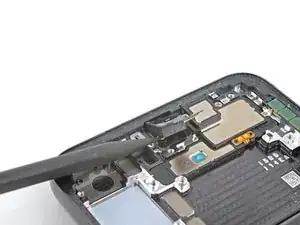

Используйте лопатку, чтобы приподнять и отсоединить левую mmWave-антенну от материнской платы.

При сборке убедитесь, что кабель mmWave-антенны проложен под кабелем аккумулятора.

Используйте лопатку, чтобы приподнять и отсоединить правую mmWave-антенну от материнской платы.

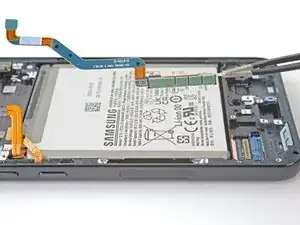

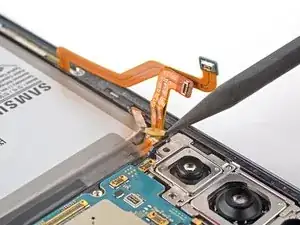

Переместите кабели аккумулятора и mmWave-антенны, чтобы получить доступ к разъёму кнопок громкости и питания под ними.

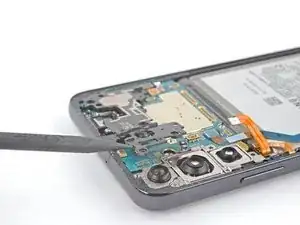

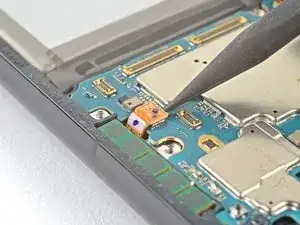

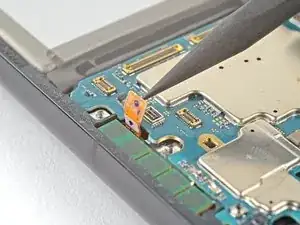

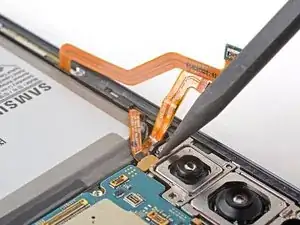

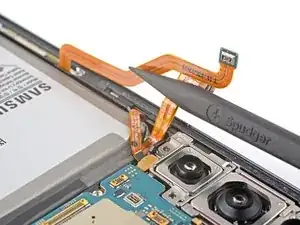

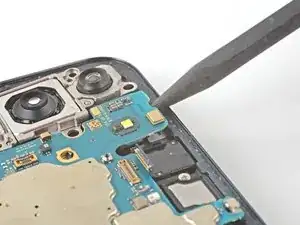

Используйте заострённый конец лопатки, чтобы отсоединить кнопки громкости и питания.

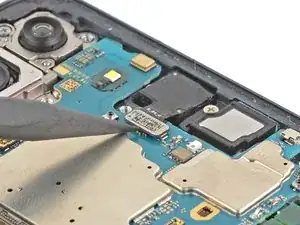

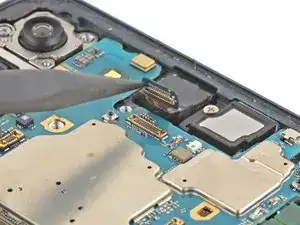

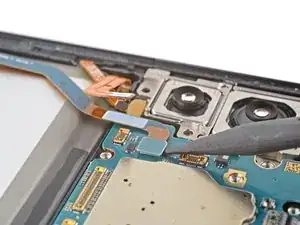

Используйте заострённый конец лопатки, чтобы приподнять и отсоединить фронтальную камеру от материнской платы.

Используйте крестообразную отвёртку Phillips, чтобы выкрутить винт 3,5 мм, фиксирующий модуль камеры и материнскую плату к корпусу.

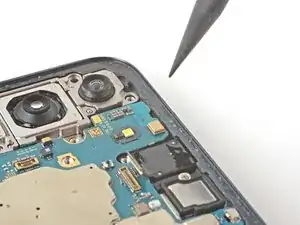

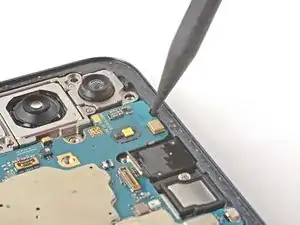

Вставьте заострённый конец лопатки под верхний левый угол материнской платы.

Это то же место, которое ранее было отмечено треугольником на верхней антенне.

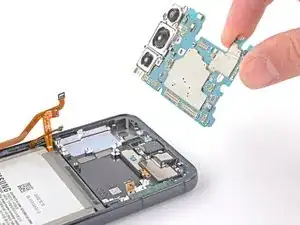

Осторожно поднимите материнскую плату из телефона, пока не сможете ухватиться за неё пальцами.

Будьте осторожны, чтобы не зацепить кабели при извлечении материнской платы. Если чувствуете сопротивление, проверьте все кабели, чтобы убедиться, что они не мешают.

Извлеките материнскую плату.

При сборке убедитесь, что ни один кабель не зажат под материнской платой.

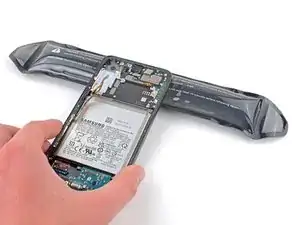

Подготовьте iOpener и приложите его к фронтальной камере на три минуты.

Поместите iOpener на рабочую поверхность и положите верхний край экрана на него, чтобы подогреть камеру снизу.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон.

Используйте заострённый конец лопатки, чтобы поддеть фронтальную камеру и вынуть её из рамки.

Если фронтальная камера слишком трудно выходит, аккуратно используйте инструмент для извлечения SIM-карты, чтобы соскрести смолу, скрепляющую её с рамкой. При необходимости примените дополнительный нагрев.

Уберите фронтальную камеру пинцетом или пальцами.

При сборке подготовьте новый корпус для установки фронтальной камеры:

Снимите чёрную защитную плёнку с выемки под фронтальную камеру.

Отклейте и удалите пенопластовую прокладку с нового корпуса.

Эта прокладка не обязательна для ремонта.

Перед установкой фронтальной камеры замените клей в корпусе:

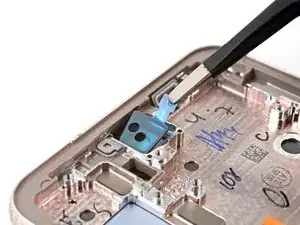

Снимите прозрачную защитную плёнку с клея для фронтальной камеры.

Разместите клей в выемке для камеры так, чтобы его язычок тянулся вправо.

Удалите синюю защитную плёнку с клея, потянув за язычок.

Вставьте фронтальную камеру в её выемку в корпусе и прижмите для закрепления.

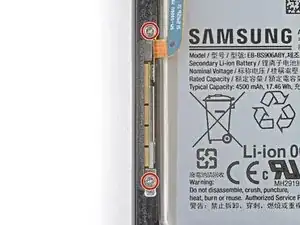

Используйте крестообразную отвёртку Phillips, чтобы выкрутить два винта 3,5 мм, фиксирующие левую 5G mmWave-антенну.

Используйте острие лопатки, чтобы приподнять нижнюю монтажную вкладку кронштейна левой 5G mmWave-антенны, пока её не удастся захватить пинцетом.

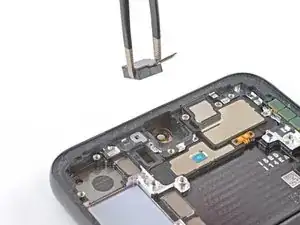

Снимите левую 5G mmWave-антенну пинцетом.

Отложите антенну. Вы будете повторно использовать её при сборке.

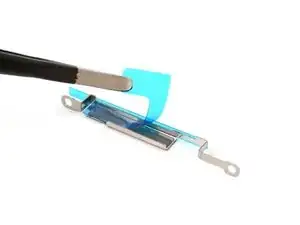

Перед повторной установкой нижней 5G mmWave-антенны замените кронштейн на новый. Если у вас нет нового кронштейна, пропустите этот шаг.

Снимите антенну и разъём со старого кронштейна.

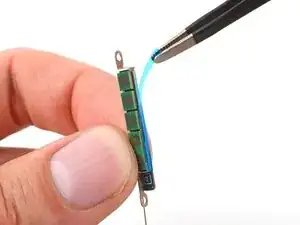

Удалите L-образную защитную плёнку с нового кронштейна.

Разместите антенну в выемке кронштейна так, чтобы разъём был пропущен под более длинным креплением для винта.

Перед установкой в корпус снимите тонкую защитную плёнку с наружной стороны кронштейна.

Используйте заострённый конец лопатки, чтобы приподнять правую 5G mmWave-антенну до отделения её клеевого слоя.

Если антенна застряла, примените нагретый iOpener на две минуты, чтобы смягчить клей.

Снимите правую 5G mmWave-антенну пинцетом или пальцами.

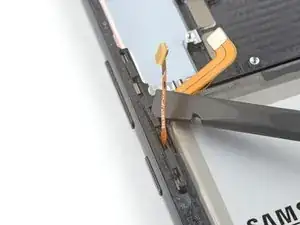

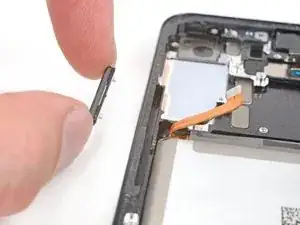

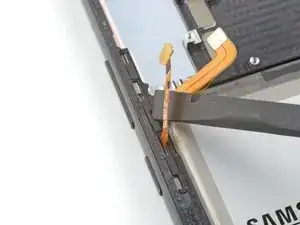

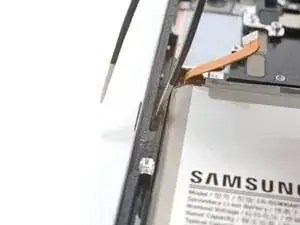

Вставьте угол лопатки в язычок кронштейна боковой кнопки.

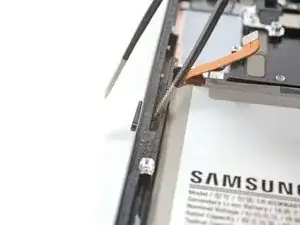

Поверните лопатку вверх, чтобы поддеть и ослабить кронштейн боковой кнопки в его выемке в корпусе.

При сборке нажмите каждую кнопку, чтобы убедиться, что они «щёлкают». Они должны издавать такой же звук и иметь такое же ощущение, как до разборки.

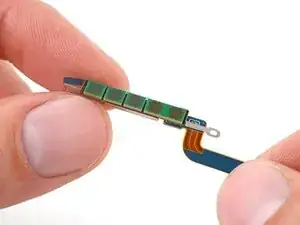

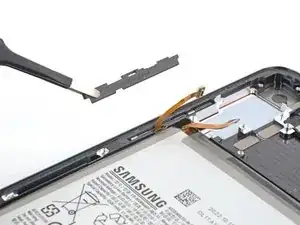

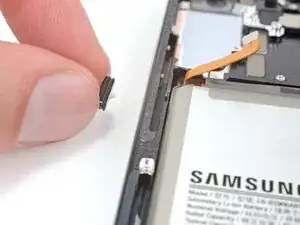

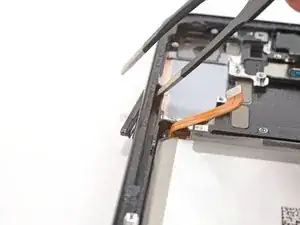

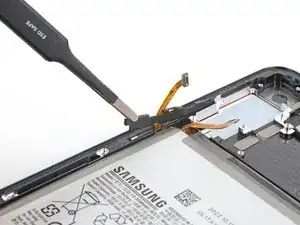

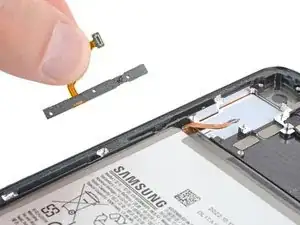

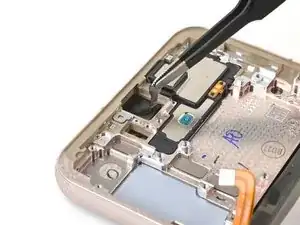

Используйте пинцет с тупыми наконечниками или пальцы, чтобы захватить и снять кронштейн боковой кнопки.

Подкладка кнопки может выйти вместе с кронштейном.

Снимите подкладку кнопки пальцами.

При сборке вставляйте сначала подкладку кнопки. Затем вставьте кронштейн за спинку подкладки кнопки. Вместе они выглядят так.

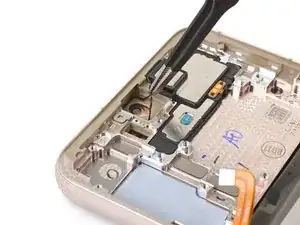

Вставьте одну лапку пинцета с тупыми наконечниками в гнездо боковой кнопки.

Продвиньте штифт кнопки питания через корпус, пока не сможете схватить кнопку пальцами.

Если пинцет с тупыми наконечниками не достаёт достаточно глубоко в гнездо, используйте согнутый кончик скрепки или предмет похожей формы.

Снимите кнопку питания пальцами.

Вставьте одну лапку пинцета с тупыми наконечниками в гнездо боковой кнопки.

Продвиньте оба штифта кнопок регулировки громкости через корпус, пока не сможете схватить кнопки пальцами.

Если пинцет с тупыми наконечниками не достаёт достаточно глубоко в гнездо, используйте согнутый кончик скрепки или предмет похожей формы.

Снимите кнопки регулировки громкости пальцами.

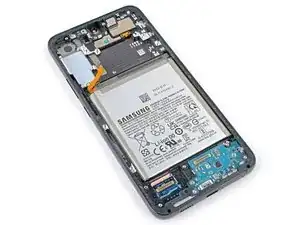

Осталась только сборка дисплея и аккумулятора.

Сравните новый запасной элемент с оригиналом — возможно, потребуется перенести оставшиеся компоненты или удалить защитные клеевые слои с новой детали перед установкой.
