Замена модуля фронтальной камеры Samsung Galaxy S20 Ultra

Перед началом отключите телефон и выключите питание.

Разогрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к повреждению от тепла.

Прикрепите присоску к задней части телефона как можно ближе к центру нижнего края.

Если задняя крышка сильно треснула, покрытие её слоем прозрачной клейкой ленты может позволить присоске держаться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, вы можете приклеить присоску суперклеем к повреждённой крышке.

Тяните присоску сильной, равномерной силой, чтобы создать зазор между задней крышкой и рамой.

Вставьте остриё лопатки для вскрытия в образовавшийся зазор.

Из‑за плотных допусков это может потребовать несколько попыток с повторным разогревом iOpener и отделением присоской, прежде чем получится.

Если трудно создать зазор, нагрейте край сильнее и попробуйте снова.

Не прилагайте чрезмерную силу лопаткой, иначе рискуете расколоть стекло задней крышки.

Проводите лопаткой взад‑вперёд вдоль нижнего края, чтобы разрезать клейкую ленту.

Не пытайтесь резать клей вблизи углов телефона, где стекло изогнуто, иначе рискуете трещинами в стеклянной панели.

Оставьте лопатку в шве, чтобы клей не слипся снова.

Приложите разогретый iOpener к левому краю задней крышки на две минуты.

Прикрепите присоску к задней части телефона как можно ближе к центру левого края.

Тяните присоску сильной, равномерной силой, чтобы создать зазор между задней крышкой и рамой.

Вставьте остриё лопатки для вскрытия в образовавшийся зазор.

Поскольку стекло на этом крае изогнуто, лопатку нельзя будет вставить глубоко. Пока самая тонкая часть лопатки находится под кромкой стекла, вы сможете продолжить работу.

Из‑за плотных допусков это может потребовать нескольких попыток.

Если трудно создать зазор, нагрейте край сильнее и попробуйте снова.

Вы также можете попробовать капнуть несколько капель изопропилового спирта высокой концентрации (свыше 90%) в шов, чтобы ослабить клей.

Не прилагайте чрезмерную силу лопаткой, иначе рискуете расколоть стекло задней крышки.

Как только лопатка окажется под кромкой стекла, наклоните её вниз и вставьте дальше, чтобы полностью отделить клей задней крышки.

Сдвиньте лопатку к нижнему краю телефона, чтобы отделить клей задней крышки.

Оставьте лопатку под левым краем стекла у нижней части устройства, чтобы клей не слипся снова.

Вставьте другую лопатку под центр левого края задней крышки.

Постепенно сдвигайте лопатку к верхней части устройства, чтобы отделить клей задней крышки.

Будьте осторожны при скольжении через выступ в рамке вокруг клавиш громкости и питания — вырез в стекле может сделать это место более подверженным растрескиванию.

Оставьте лопатку под левым краем стекла у верхней части устройства, чтобы клей не слипся снова.

Приложите разогретый iOpener к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к повреждению от тепла.

Прикрепите присоску к задней части телефона как можно ближе к центру правого края.

Тяните присоску сильной, равномерной силой, чтобы создать зазор между задней крышкой и рамой.

Вставьте остриё лопатки для вскрытия в образовавшийся зазор.

Как и на предыдущем крае, вам нужно будет наклонить лопатку вниз, чтобы полностью вставить её под заднюю крышку.

Сдвиньте лопатку к нижнему краю телефона, чтобы отделить клей задней крышки.

Оставьте лопатку под правым краем стекла у нижней части устройства, чтобы клей не слипся снова.

Вставьте ещё одну лопатку под центр правого края задней крышки.

Постепенно протягивайте лопатку к верхней части устройства, чтобы разрезать клей задней крышки.

В процессе нижний край задней крышки может освободить три лопатки, расположенные там. Если это произойдёт, отложите эти лопатки в сторону — нижний край не должен снова приклеиться с этого момента.

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Стекло около углов задней крышки изогнуто и очень склонно к трещинам. Будьте аккуратны на этом шаге, чтобы не повредить заднюю крышку.

Постепенно проведите лопатку от правого края устройства вокруг верхнего правого угла.

Продолжайте разрезать вдоль верхнего края, чтобы полностью разъединить клей задней крышки.

Если в какой-то момент режущая операция станет затруднительной, остановитесь и снова нанесите тепло перед продолжением.

Медленно приподнимите заднюю крышку. Используйте лопатки для открытия, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции до окончательного запечатывания.

Удалите куски клея пинцетом или пальцами. При затруднениях разъединения клея примените тепло.

Если вы используете фирменные вырезанные клейкие элементы Samsung, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Используйте лопатку, чтобы поддеть и отключить разъём индукционной катушки беспроводной зарядки.

При отключении подобных разъёмов будьте осторожны, чтобы не сместить мелкие поверхностно-монтируемые компоненты вокруг разъёма.

С помощью пинцета аккуратно отслойте индукционную катушку беспроводной зарядки от устройства.

Снимите индукционную катушку беспроводной зарядки.

При сборке сначала подключите разъём индукционной катушки, чтобы правильно выровнять её на месте, затем плотно прижмите остальную часть катушки для приклеивания.

Используйте отвёртку Phillips #00, чтобы выкрутить пять винтов длиной 3,9 мм, удерживающих крепление материнской платы.

На протяжении ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место.

С помощью пинцета отстегните и снимите крепление материнской платы.

Используйте лопатку, чтобы поддеть и отключить разъём аккумулятора.

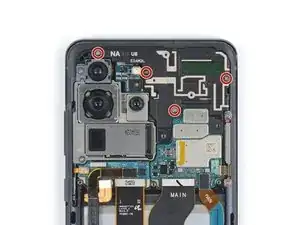

Используйте отвёртку Phillips #00, чтобы выкрутить четыре винта длиной 3,9 мм, удерживающих верхнюю среднюю рамку.

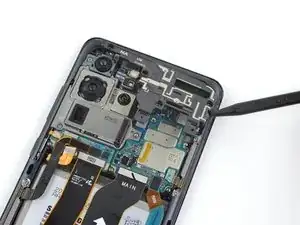

Вставьте заострённый конец лопатки в вырез на правой стороне верхней средней рамки и подденьте, чтобы освободить защёлки, удерживающие её на месте.

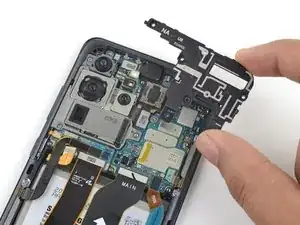

Снимите верхнюю среднюю рамку.

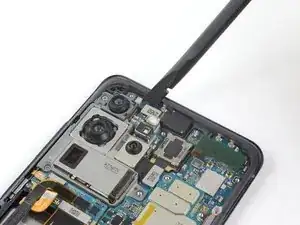

Подденьте и отключите шлейф фронтальной камеры от материнской платы.

Чтобы повторно подключить такие защёлкивающиеся разъёмы, как этот, аккуратно выровняйте и нажмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём смещён, контакты могут изогнуться, что приведёт к необратимому повреждению.

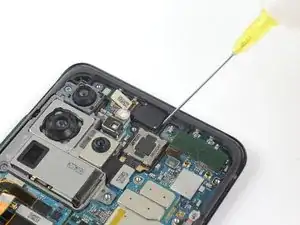

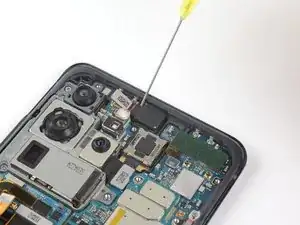

Нанесите изопропиловый спирт высокой концентрации (более 90%) в щели вокруг модуля фронтальной камеры, чтобы размягчить клей, удерживающий его.

Дайте спирту 1–2 минуты для проникновения в клей.

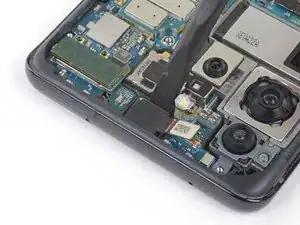

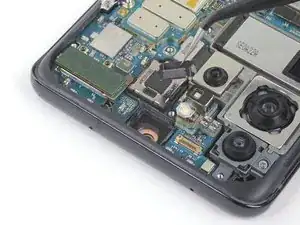

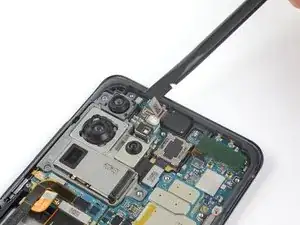

Используйте плоский конец лопатки, чтобы приподнять нижний край модуля фронтальной камеры.

Модуль камеры сильно приклеен. Если он не поддаётся даже после обработки спиртом, возможно, потребуется разрезать клей канцелярским или монтажным ножом, чтобы освободить модуль, иначе вы рискуете повредить его при снятии.

Возможно приподнять только внутренний сенсор и аппаратные компоненты модуля без его пластиковой рамки, что может повредить модуль. Если вы заменяете модуль, это не проблема — следующие шаги опишут, как отдельно снять пластиковую рамку.

Если необходимо сохранить работоспособность модуля камеры, вы можете попытаться вернуть сенсор обратно в его пластиковую рамку перед резкой и поддеванием, либо продолжить к следующему шагу и вернуть сенсор после снятия рамки отдельно.

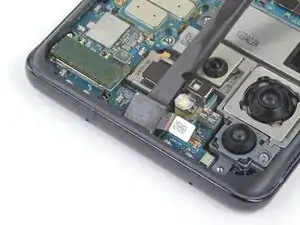

Снимите модуль фронтальной камеры.

Возможно повторно использовать существующий клей модуля камеры при сборке, но при необходимости вы можете заменить его на предварительно вырезанный клей.

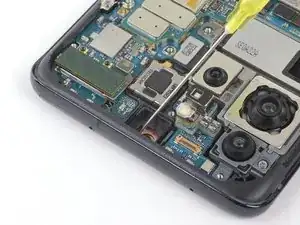

Если вы извлекли внутренние компоненты модуля камеры без её пластиковой корпуса, нанесите несколько капель высококонцентрированного (свыше 90%) изопропилового спирта по краям корпуса, чтобы размягчить клей, фиксирующий его на месте.

Дайте спирту 1–2 минуты, чтобы он проник в клей.

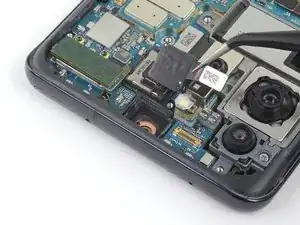

Используйте пинцет, чтобы снять пластиковый корпус камеры.
