Замена платы Palm Treo 755p

Нажмите кнопку на задней крышке, чтобы освободить крышку батарейного отсека.

Сдвиньте крышку батарейного отсека и снимите её.

Снимите батарею, поддев одну из её сторон и приподняв вверх.

Снимите стилус, потянув вверх за его верхнюю широкую часть, чтобы открыть доступ к винту в верхнем левом углу корпуса.

Оттяните чёрную крышку, чтобы открыть доступ к винту в верхнем правом углу корпуса.

Используйте отвертку T5, чтобы вывернуть пять чёрно-красных винтов задней крышки длиной 7 мм.

Используйте отвертку T5, чтобы вывернуть средний винт длиной 3,1 мм.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть корпус. Начните со стороны управления громкостью (левая сторона экрана) и продвигайтесь вверх вдоль кромки и через верх.

Кнопки регулировки громкости на боковой панели могут выпасть после открытия корпуса.

Медленно отогните заднюю часть корпуса от передней, обнажая красно-чёрный намотанный провод динамика, отмеченный красным прямоугольником.

Возможность повреждения устройства: аккуратно разделяйте половинки, чтобы не повредить намотанный красно-чёрный провод динамика, соединяющий обе половины.

С помощью пинцета сожмите пластиковую головку красно-чёрного намотанного провода. Это отсоединит провод от платы и полностью разъединит обе половины.

Аккуратно оторвите защитную жёлтую ленту, закрывающую ленточный кабель, с помощью пинцета или пальцев.

ВНИМАНИЕ: Сохраните ленту для обратной сборки.

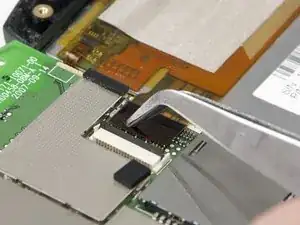

С помощью пинцета поднимите чёрную пластиковую защёлку, закрывающую маленький ленточный кабель.

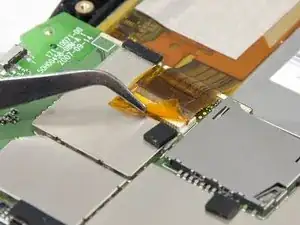

Аккуратно потяните ленточный кабель пинцетом, чтобы отсоединить его от платы.

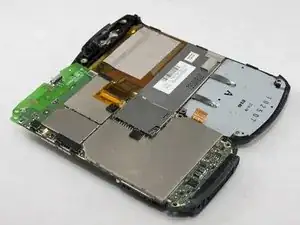

Положив экран лицевой стороной вниз, используйте насадку Phillips 00, чтобы вывернуть серебряный винт длиной 0,124 дюйма с левой стороны платы над ленточным кабелем.

ПРЕДУПРЕЖДЕНИЕ: Не перетягивайте винт при обратной сборке.

Отведите плату в сторону от корпуса, при этом экран должен оставаться лицем вниз.

Аккуратно оторвите ленту, крепящую ленточный кабель к экрану.

ВНИМАНИЕ: Сохраните ленту для обратной сборки.

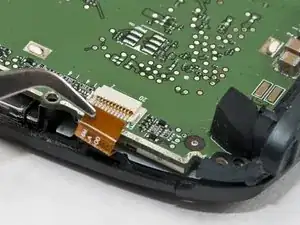

С помощью пинцета поднимите чёрную пластиковую защёлку, закрывающую ленточный кабель, подключённый к экрану.

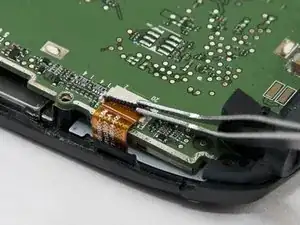

Аккуратно вытащите ленточный кабель, освобождая плату от корпуса.

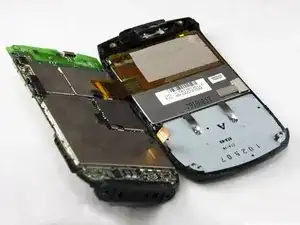

Отделите плату от передней панели корпуса.
