Замена батареи Palm Zire 71

Переверните устройство экраном вниз.

Сдвиньте корпус устройства вверх, чтобы открыть камеру.

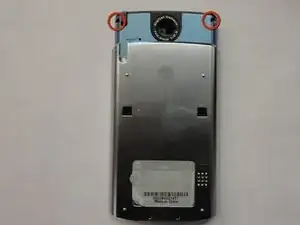

Отверткой Torx T5 отвинтите два верхних винта.

Не пытайтесь упростить работу, поддев синий корпус после этих винтов — под металлической задней панелью находятся другие винты, до которых вы ещё не доберётесь.

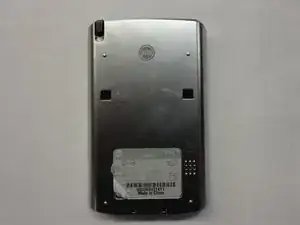

Снимите наклейку с задней панели или вырежьте в ней отверстия в местах, указанных на фото.

Уберите три нижних винта Phillips #00.

Переверните устройство экраном вверх.

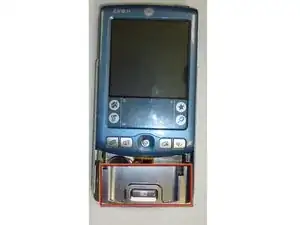

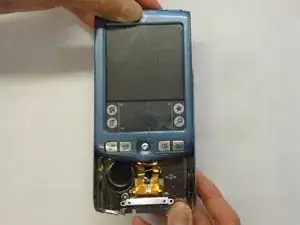

Сдвиньте экран вверх на несколько миллиметров, не отсоединяя его — ровно настолько, чтобы обнажить верхний край металлической панели и можно было под неё дотянуться.

Не поднимайте слишком высоко — под панелью находится хрупкий гибкий шлейф!

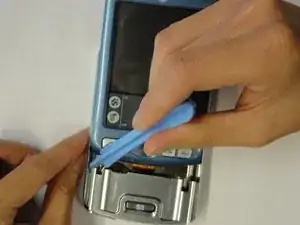

Используйте пластиковый приёмник, чтобы отжать переднюю панель.

Эта операция сложная, особенно если нужно избежать повреждения панели. Пластиковые медиаторы здесь очень помогают: вставьте их в зазор внизу устройства и передвигайте вокруг. Также может помочь сжать стороны корпуса, чтобы освободить боковые защёлки передней панели.

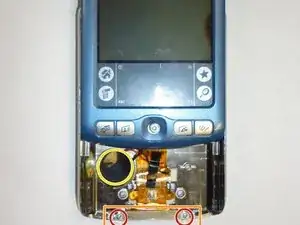

Отвинтите два нижних винта Phillips #00.

Поднимите кронштейн вверх из корпуса.

Снимите пластиковую кнопку камеры.

Слегка согните заднюю пластину, чтобы облегчить её выскакивание из посадочного места.

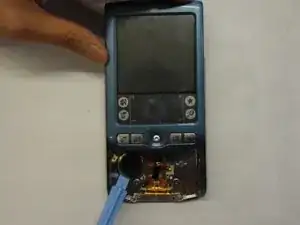

С помощью пластикового приёмника отожмите динамик (не нажимая на диффузор динамика).

Осторожно отведите гибкий шлейф от нижней панели. При необходимости подденьте шлейф приёмником (или медиаторами), чтобы освободить его от маленьких защёлок на нижней панели и от клея, который может быть под ним.

Не отделяйте шлейф от внутренних компонентов устройства и не отделяйте поддерживающий материал от самого шлейфа.

Сдвиньте заднюю крышку, чтобы снять её.

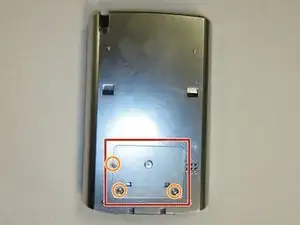

Уберите винт Phillips #00.

Снимите тонкую металлическую пластину.

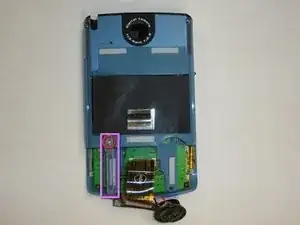

Отверните винты Phillips #00.

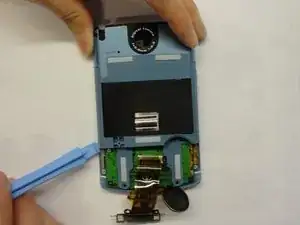

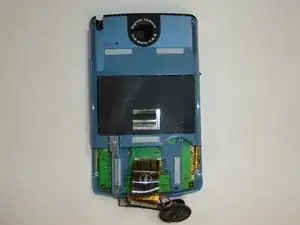

Снимите заднюю синюю панель, поддев обе стороны при помощи пластикового приёмника.

С правой стороны находится небольшой переключатель, активирующий камеру. Рекомендуется начинать поддёргивание панели с левой стороны. При сборке возможно будет удобнее устанавливать заднюю панель, начиная с правой стороны.

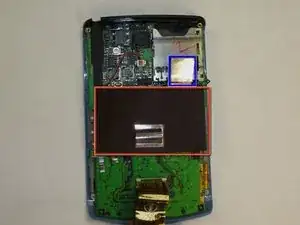

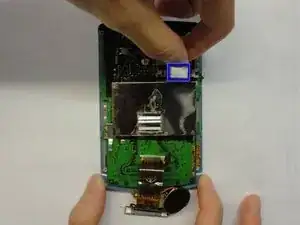

Поднимите язычок, чтобы снять металлическую крышку, закрывающую батарею.

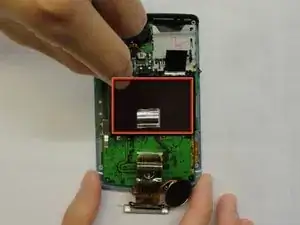

Осторожно снимите крышку с батареи и платы логики, учитывая наличие клея.

Снимите кабель, сдавливая боковые стороны и потянув вверх. Также можно поддеть его приёмником с каждой стороны, чтобы освободить.

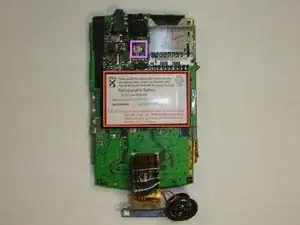

Отожмите батарею пластиковым приёмником.

Проще (и безопаснее) поддеть несколько медиаторов под батарею и аккуратно поддеть клей, пока батарея не освободится.

При сборке вставьте новую батарею в металлический экран, который вы сняли ранее, затем установите экран на место, сориентировав его по защёлкам с правой стороны экрана и по плате логики.
