Замена камеры PalmOne Zire 72

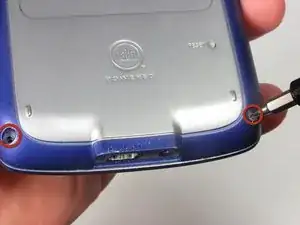

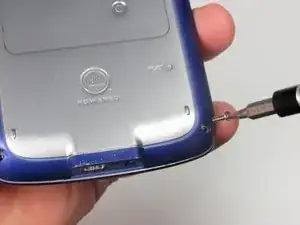

Отверткой Torx T5 отвинтите два винта длиной 5 мм, расположенные в нижней части устройства.

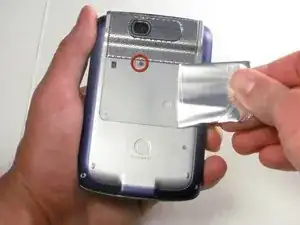

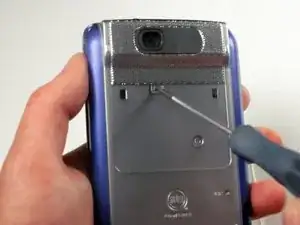

Отклейте клеящуюся этикетку под камерой на задней панели, чтобы обнаружить скрытый винт, обведённый на изображении слева.

Если снять всю этикетку, под ней откроются два отверстия, которые могут впоследствии повредиться. Постарайтесь сохранить этикетку для повторной установки.

Альтернативная процедура: Под камерой нащупайте углубление и разрежьте наклейку прямо над ним, чтобы открыть скрытый винт.

Отверткой Phillips #00 удалите скрытый винт длиной 2.5 мм.

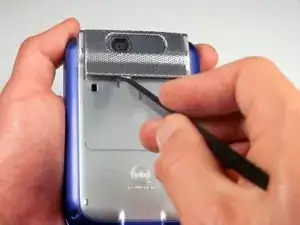

Используя любой из концов лопатки, аккуратно подденьте и снимите сетку объектива камеры.

Отверткой Phillips #00 отвинтите два винта длиной 9 мм в верхних углах устройства.

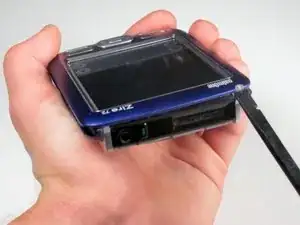

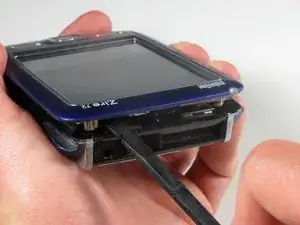

Поверните телефон так, чтобы разъём для наушников был обращён к вам. Плоским концом лопатки проведите по всему краю корпуса, чтобы осторожно поддеть и снять крышку.

Снимайте крышку осторожно, чтобы не повредить её.

L-образные защёлки, расположенные в нижней части устройства, усложняют снятие крышки; при возникновении проблем снова проведите лопаткой по краям корпуса.

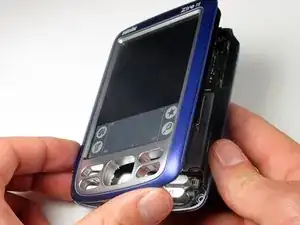

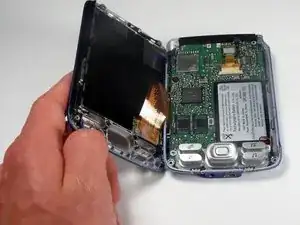

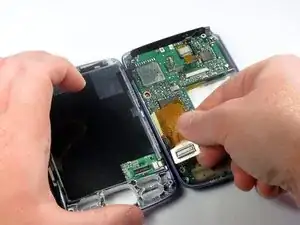

Снимите крышку, поднимая её справа налево.

Действие должно быть похоже на открытие книги.

Коричневая плёнка, соединяющая материнскую плату с экраном, может порваться, если действовать неаккуратно.

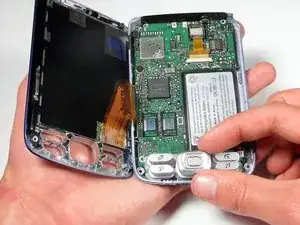

Снимите кнопки управляющей панели и отложите в сторону.

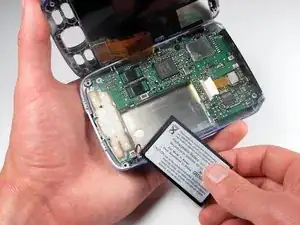

Подденьте плоским концом лопатки аккумулятор и осторожно выньте его.

Осторожно относитесь к красному и чёрному проводам аккумулятора — они легко рвутся.

Аккумулятор может быть приклеен к корпусу.

Будьте осторожны с разъёмом аккумулятора — он может порваться.

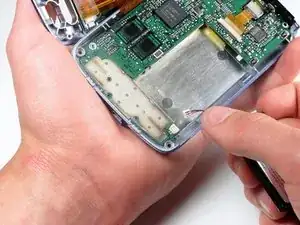

Аккуратно отключите белый компонент, соединяющий аккумулятор с материнской платой.

Разъём следует тянуть вверх.

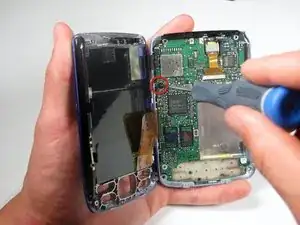

Отверткой Phillips #00 отвинтите один винт длиной 3.5 мм, крепящий материнскую плату к корпусу.

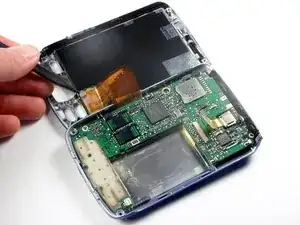

Отключите оранжевый видеоконнектор, проходящий от нижней части корпуса к верхней.

Оранжевый видеоконнектор — это кабель, который соединяет материнскую плату с экраном.

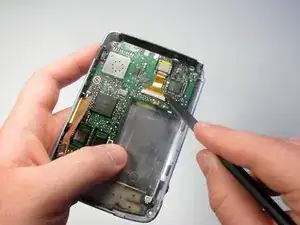

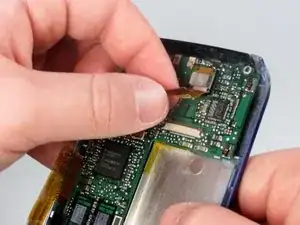

Отключите камеру от материнской платы. По обе стороны разъёма между самим разъёмом и его посадочным местом есть зазоры по 1.5 мм. Вставьте заострённый конец лопатки в один зазор, затем в другой, постепенно «выводя» разъём, поддёргивая его с каждой стороны.

Если полностью поддеть разъём лопаткой затруднительно, можно вынуть его вручную.

С помощью лопатки отомкните материнскую плату от корпуса устройства.

Рекомендуем снимать материнскую плату слева направо.

Протяните видеокабель от камеры через квадратное отверстие в материнской плате.

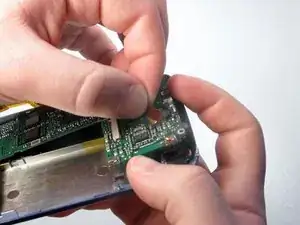

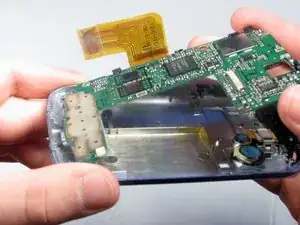

После этого осторожно поднимите материнскую плату из задней части корпуса.

Пинцетом подденьте одну сторону зажима.

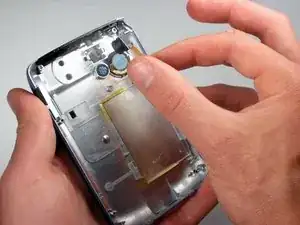

Теперь, когда камера освобождена, Вы можете поднять её и извлечь из корпуса.
