Замена аккумулятора PalmOne Zire 72

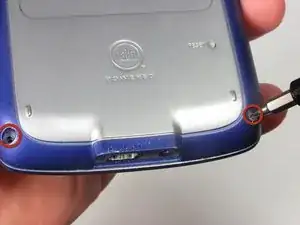

Используя отвёртку T5 Torx, выкрутите два винта длиной 5 мм, расположенных в нижней части устройства.

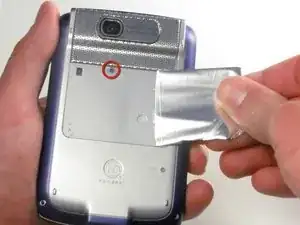

Отогните клейкую наклейку под камерой сзади, чтобы обнаружить скрытый винт.

Если полностью оторвать наклейку, откроются два отверстия, которые могут повредиться в дальнейшем. Постарайтесь сохранить наклейку, чтобы использовать её вновь.

Альтернативная процедура: Ощупайте область под камерой, найдите углубление и разрежьте наклейку прямо над ним, чтобы открыть скрытый винт.

Используя отвёртку #00 Phillips, удалите скрытый винт длиной 2,5 мм.

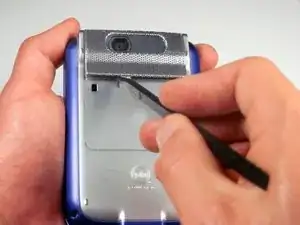

Используйте любой конец лопатки, чтобы аккуратно отсоединить защитную сетку объектива камеры.

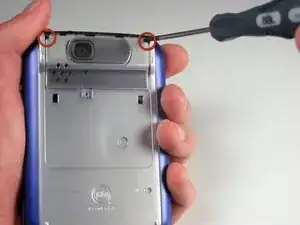

Используя отвёртку #00 Phillips, удалите два винта длиной 9 мм, расположенных по верхним углам устройства.

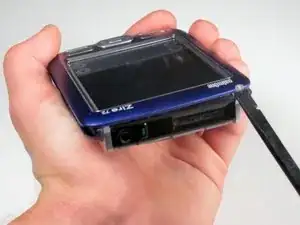

Поверните устройство так, чтобы разъём для наушников оказался обращён к Вам.

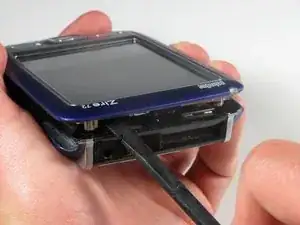

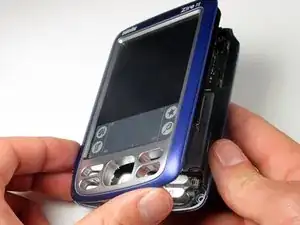

Проведите плоским концом лопатки вдоль всего края устройства, чтобы аккуратно отделить корпус.

Удаляйте корпус осторожно, чтобы не повредить его. Не пытайтесь насильно открыть корпус.

Г-образные защёлки в нижней части устройства затрудняют снятие корпуса; если возникают трудности, пройдитесь лопаткой по краям устройства ещё раз.

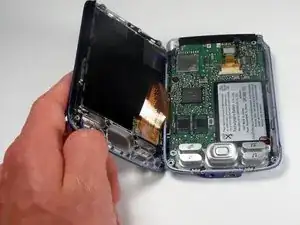

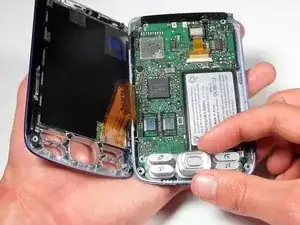

Снимите крышку, поднимая её справа налево.

Движение должно быть похоже на открытие книги.

Коннектор может порваться, если действовать слишком резко. Коннектор представляет собой коричневую плёнку, соединяющую материнскую плату с корпусом.

Снимите кнопки управления с материнской платы.

Подденьте плоским концом лопатки аккумулятор и аккуратно извлеките его.

Будьте осторожны с красными и чёрными проводами аккумулятора, которые легко могут порваться.

Аккумулятор может быть зафиксирован клеем, прикрепляющим его к устройству.

Коннектор аккумулятора может порваться, если извлекать его слишком резко.

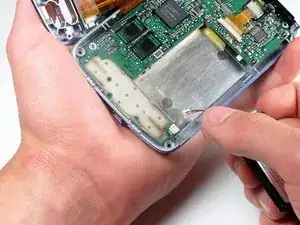

Аккуратно отсоедините белый компонент, соединяющий аккумулятор с материнской платой.

Коннектор необходимо потянуть вверх.
