Замена экрана PalmOne Zire 72

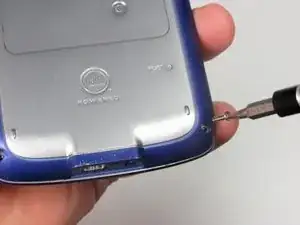

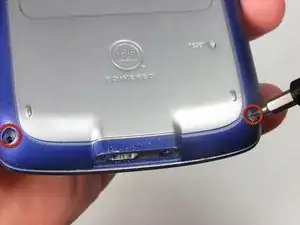

С помощью отвертки Torx T5 отвинтите два винта 5 мм, расположенные внизу устройства.

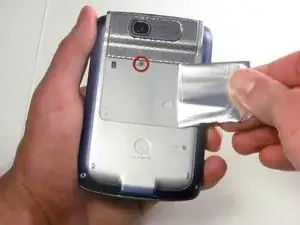

Отклейте клейкую этикетку под камерой на задней крышке, чтобы обнажить скрытый винт, обведённый на изображении слева.

Если отклеить всю этикетку, под ней откроются два отверстия, которые могут быть повреждены впоследствии. Постарайтесь сохранить этикетку для повторного приклеивания позже.

Альтернативная процедура: Под камерой найдите пальцем вдавление и разрежьте наклейку непосредственно над вдавлением, чтобы открыть скрытый винт.

Используйте крестовую отвертку #00, чтобы выкрутить скрытый винт длиной 2,5 мм.

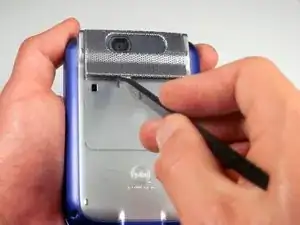

Используя любую сторону лопатки, аккуратно подденьте и снимите сеточку объективa камеры.

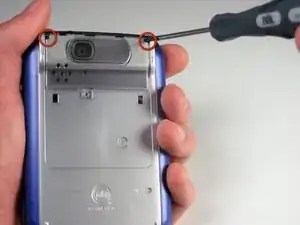

С помощью крестовой отвертки #00 удалите два винта 9 мм в верхних углах устройства.

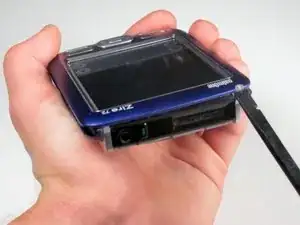

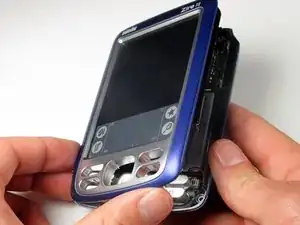

Поверните устройство так, чтобы разъём наушников был направлен к вам. Проведите плоским концом лопатки по всему периметру корпуса, чтобы аккуратно отжать корпус и снять его.

Осторожно снимайте корпус, чтобы не повредить его. Не пытайтесь вскрывать корпус силой.

L-образные защёлки, расположенные внизу устройства, могут затруднять снятие корпуса; при затруднении снова проведите лопаткой по краям корпуса.

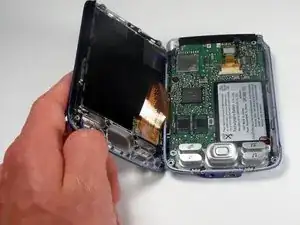

Снимите крышку, поднимая её справа налево.

Действие должно напоминать открытие книги.

Коричневая плёнка, соединяющая материнскую плату с экраном, может порваться, если это сделать неправильно.

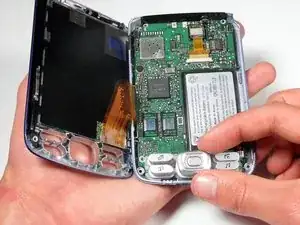

Поднимите кнопки управления с материнской платы.

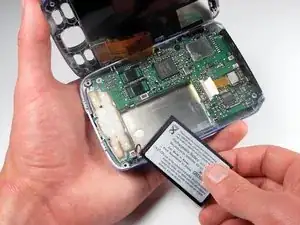

Подденьте плоским концом лопатки батарею и аккуратно выпрессуйте её наружу.

Будьте осторожны с красным и чёрным проводами батареи, они легко могут порваться.

Батарея может быть приклеена к корпусу.

Разъём батареи может оборваться, если батарея будет извлечена неаккуратно.

Аккуратно отсоедините белый разъём, соединяющий батарею с материнской платой.

Разъём следует подтянуть вверх.

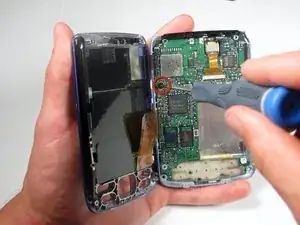

Отвинтите один винт 3,5 мм, крепящий материнскую плату к корпусу, с помощью крестовой отвертки #00.

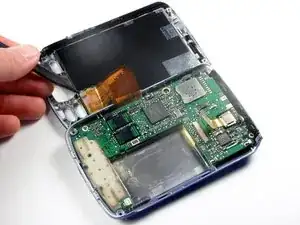

Отсоедините оранжевый видеоразъём, ведущий от нижней части корпуса к верхней, острым концом лопатки.

Оранжевый видеоразъём — это кабель, соединяющий материнскую плату с экраном.

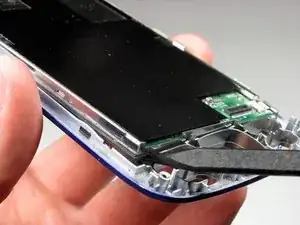

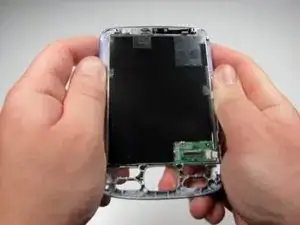

С помощью лопатки отщелкните экран в нижнем левом углу и аккуратно отожмите его из защёлок.

Захватив левые и правые ребра передней панели, выгните панель наружу, пока экран не выйдет из посадочного места.

Панель следует выгибать только настолько, чтобы экран вышел. Чрезмерный прогиб, скорее всего, приведёт к его повреждению.

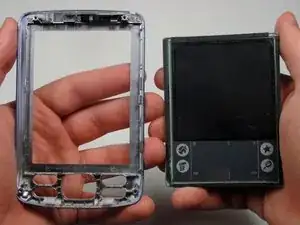

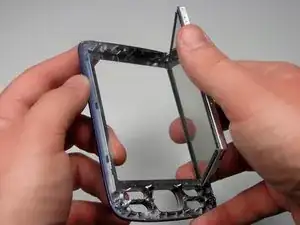

Поднимите экран из панели.
