Замена материнской платы/экрана Palm Zire 71

Переверните устройство экраном вниз.

Сдвиньте корпус устройства вверх, обнажив камеру.

Используйте отвертку Torx T5, чтобы вынуть верхние два винта.

Не соблазняйтесь сдвинуть синюю панель сразу после этих винтов — под металлической задней частью есть другие винты, до которых пока нельзя добраться.

Снимите заднюю наклейку или прорежьте в ней отверстия в местах, отмеченных на фото.

Выньте три нижних винта Phillips #00.

Переверните устройство экраном вверх.

Сдвиньте экран вверх на несколько миллиметров, не отсоединяя его — достаточно, чтобы обнажить верхний край металлической панели и добраться под неё.

Не поднимайте слишком высоко — под панелью проходит хрупкий ленточный кабель!

Используйте пластиковый инструмент для вскрытия, чтобы отщелкнуть переднюю панель.

Эта операция сложная, особенно если хочется избежать повреждения панели. Пики для вскрытия тут очень удобны: попробуйте вставить их в шов внизу устройства и продвигать вокруг. Также полезно сжать боковины устройства, чтобы высвободить боковые фиксаторы передней панели.

Выньте два нижних винта Phillips #00.

Поднимите кронштейн вверх и снимите его с устройства.

Снимите пластиковую кнопку камеры.

Слегка согните заднюю пластину, чтобы помочь ей выйти из посадочного места.

Используя пластиковый инструмент для вскрытия, отожмите динамик (осторожно, не давите на диффузор).

Аккуратно поднимите ленточный кабель с нижней панели. При необходимости подведите под кабель инструмент для вскрытия (или пики), чтобы ослабить его от небольших защёлок на нижней панели и от клея, который может скрываться под ним.

Избегайте отделения ленточного кабеля от внутренней части устройства и не отделяйте несущую материалу часть от остального кабеля.

Сдвиньте заднюю крышку и снимите её.

Выньте винт Phillips #00.

Снимите тонкую металлическую пластину.

Выньте винты Phillips #00.

Снимите заднюю синюю панель, поддев обе стороны пластиковым инструментом для вскрытия.

Справа находится маленький переключатель (включающий камеру). Рекомендуется начинать поддевать панель слева. При сборке может быть удобнее устанавливать заднюю синюю панель, начиная справа.

Поднимите язычок, чтобы снять металлическую крышку, защищающую аккумулятор.

Осторожно снимите крышку с аккумулятора и платы, обращая внимание на клей.

Снимите кабель, сжав боковые стороны и потянув вверх. Также можно использовать инструмент для вскрытия, чтобы подковырнуть его с каждой стороны.

Подденьте аккумулятор пластиковым инструментом для вскрытия и снимите его.

Проще (и безопаснее) подвести несколько пик под аккумулятор и постепенно ослабить клей, пока аккумулятор не выйдет.

При сборке вставьте (новый) аккумулятор в металлический кожух, который вы сняли ранее, затем направьте кожух на место, совместив выступы с правой стороны кожуха и платой.

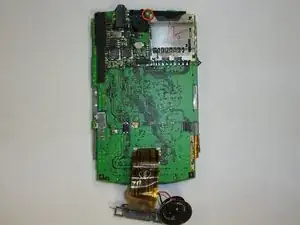

Выньте винт Phillips #00.

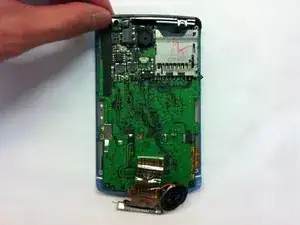

Снимите верхнюю чёрную пластиковую часть.

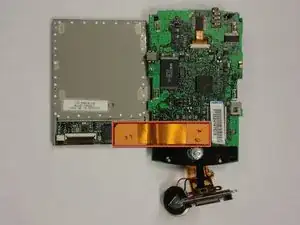

Отсоедините оранжевый кабель.

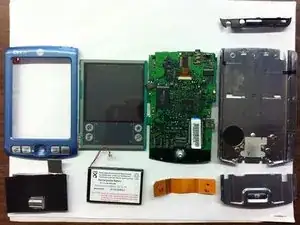

Теперь экран и материнская плата можно разделить.

Готово
