Замена клавиатуры Palm Treo 755p

Нажмите кнопку на задней крышке, чтобы освободить крышку отсека батареи.

Сдвиньте крышку батарейного отсека и снимите её.

Снимите батарею, поддев и подняв одну сторону.

Снимите стилус, потянув за его крупную верхнюю часть вверх, чтобы открыть доступ к винту в верхнем левом углу корпуса.

Отодвиньте чёрную клапанную заглушку, чтобы открыть доступ к винту в верхнем правом углу корпуса.

Отверткой T5 выкрутите пять чёрно-красных винтов длиной 7 мм на задней крышке.

Отверткой T5 выкрутите средний винт длиной 3,1 мм.

Используйте пластиковый инструмент для вскрытия, чтобы отжать корпус. Начните со стороны регулятора громкости (слева от экрана) и двигайтесь вверх по кромке и через верхнюю часть.

Кнопки регулировки громкости со стороны могут выпасть после открытия корпуса.

Медленно разогните заднюю часть корпуса от передней, открывая красно-чёрный скрученный провод динамика, отмеченный красным прямоугольником.

Возможен ущерб устройству: аккуратно разделяйте половины, чтобы не повредить скрученный красно-чёрный провод динамика, соединяющий обе части.

Пинцетом зажмите пластиковую головку скрученного красно-чёрного провода. Это отсоединит провод от платы и полностью разделит две половины корпуса.

Осторожно снимите защитную жёлтую ленту, покрывающую плоский кабель, с помощью пинцета или пальцев.

ВНИМАНИЕ: Сохраните ленту для повторной сборки.

Пинцетом поднимите чёрную пластиковую защёлку, закрывающую маленький плоский кабель.

Пинцетом осторожно извлеките плоский кабель, чтобы отсоединить его от платы.

Положив устройство экраном вниз, используйте насадку Phillips 00, чтобы выкрутить серебряный винт длиной 0,124 дюйма с левой стороны платы над плоским кабелем.

ПРЕДУПРЕЖДЕНИЕ: не перетягивайте винт при обратной сборке.

Откиньте плату от корпуса, держа экран вниз.

Аккуратно снимите ленту, удерживающую плоский кабель к экрану.

ВНИМАНИЕ: Сохраните ленту для повторной сборки.

Пинцетом поднимите чёрную пластиковую защёлку, закрывающую плоский кабель, подключённый к экрану.

Осторожно извлеките плоский кабель, освободив плату от корпуса.

Отделите плату от передней части корпуса.

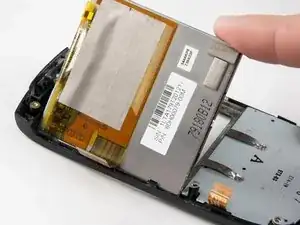

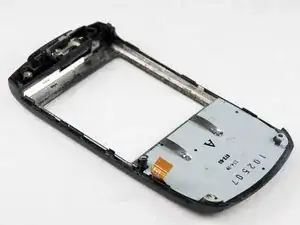

Пальцами аккуратно выньте панель экрана из корпуса, захватив её сзади или выдавив вперёд.

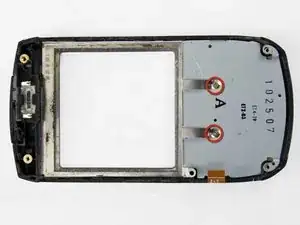

Отверткой Phillips 00 выкрутите два серебряных винта длиной 0,121 дюйма, закрепляющих клавиатуру в корпусе.

ПРЕДУПРЕЖДЕНИЕ: не перетягивайте винты при обратной сборке, иначе клавиатура не будет правильно работать.

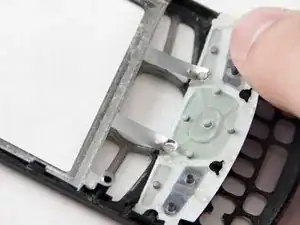

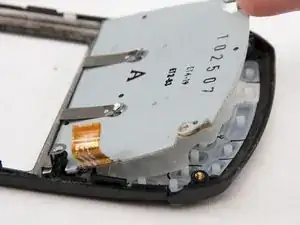

Поднимите металлическую подложку клавиатуры из-под металлических ремней и сдвиньте её назад, вынимая из корпуса.

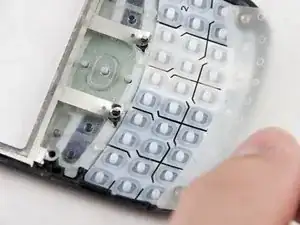

Поднимите и снимите прозрачную резиновую прокладку клавиш.

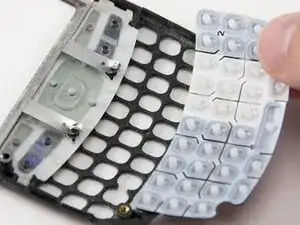

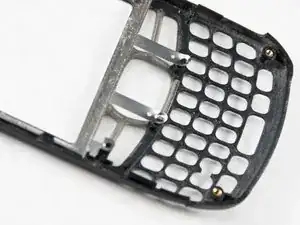

Поднимите и снимите резиновую клавиатуру и накладки кнопок.
