Замена антенны Palm Treo 755p

Телефоны

Palm Treo 755p — небольшой смартфон, выпущенный в 2007 году. Как и большинству телефонов, как старых, так и современных, для приёма и передачи радиосигналов, используемых для связи между устройствами, требуется антенна. Чтобы обеспечить максимально долгий срок службы вашего Treo 755p, может потребоваться замена антенны. Это руководство проведёт вас через шаги по безопасному удалению старой антенны и установке новой, чтобы продлить срок службы устройства.

Предупреждение: для обеспечения вашей безопасности перед попыткой использования или ремонта устройства проверьте, что аккумулятор телефона находится в исправном состоянии. Для дополнительной информации о вздутых аккумуляторах и способах их безопасной обработки, пожалуйста, посетите здесь: Что делать со вздутым аккумулятором.

Шаг 1

Нажмите кнопку на задней крышке, чтобы освободить крышку батарейного отсека.

Сдвиньте крышку батарейного отсека и снимите её.

Шаг 2

Извлеките аккумулятор, приподняв одну из его сторон.

Шаг 3

Снимите стилус, потянув за его широкую верхнюю часть, чтобы открыть винт верхнего левого корпуса.

Оттяните чёрный клапан, чтобы получить доступ к винту верхнего правого корпуса.

Шаг 4

Используйте отвёртку T5, чтобы выкрутить пять чёрно-красных винтов задней крышки длиной 7 мм.

Используйте отвёртку T5, чтобы выкрутить средний винт длиной 3,1 мм.

Шаг 5

Используйте пластиковый инструмент для открытия корпуса, чтобы отжать корпус. Начните со стороны управления громкостью (левая сторона экрана) и продвигайтесь вверх по кромке и по верхней части корпуса.

Кнопки управления громкостью могут вывалиться после открытия корпуса.

Шаг 6

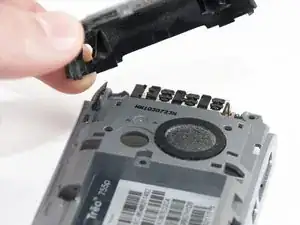

Медленно разложите заднюю часть корпуса от передней, оголяя скрученный красно-чёрный провод динамика, отмеченный красной рамкой.

Возможность повреждения устройства: будьте осторожны при разделении половинок, чтобы не повредить скрученный красно-чёрный провод динамика, соединяющий обе половины.

Шаг 7

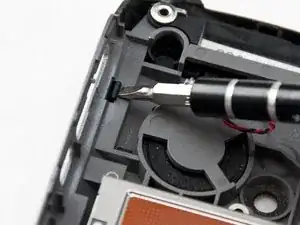

С помощью пинцета сожмите пластиковую головку скрученного чёрно-красного провода. Это отсоединит провод от печатной платы и полностью разделит обе половины корпуса.
