Замена клавиатуры Palm Treo 700P

Нажмите кнопку, расположенную прямо над логотипом Sprint™, затем сдвиньте крышку вниз.

Используйте небольшой вырез на левой стороне телефона, чтобы достать аккумулятор.

Извлеките стилус из телефона.

После извлечения аккумулятора и стилуса открутите 5 винтов Torx (используйте отвертку T-5 Torx).

С помощью лопатки снимите небольшую резиновую накладку под антенной.

Открутите оставшиеся два винта той же отверткой.

Используя пластиковый инструмент для вскрытия, аккуратно отделите заднюю крышку от корпуса телефона.

С помощью пластикового инструмента для вскрытия аккуратно пройдите по краю между задней и рамочной частями корпуса (Фото 2), пока они полностью не разойдутся (Фото 3).

Снимите антенный модуль, открутив два винта отверткой Torx T-5 (Фото 1).

После откручивания аккуратно отсоедините антенный модуль руками (Фото 2).

Используйте пластиковый инструмент для вскрытия, чтобы разблокировать защёлку, удерживающую разъём клавиатуры (Фото 1).

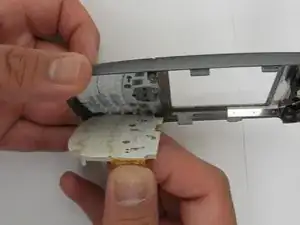

После отсоединения разъёма клавиатуры аккуратно отделите материнскую плату от задней панели руками (Фото 2).

Чтобы полностью отсоединить материнскую плату от задней панели, используйте пластиковый инструмент для вскрытия, чтобы разблокировать разъём ЖК-дисплея на материнской плате (Фото 2).

После разблокировки разъёма ЖК-дисплей, материнская плата должна быть полностью отделена от задней панели, клавиатуры и ЖК-дисплея (Фото 3).

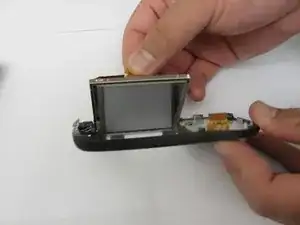

После снятия материнской платы ЖК-дисплей должен располагаться на передней части корпуса телефона.

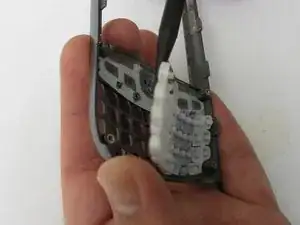

Отклейте клавиатуру от передней панели корпуса.

С помощью лопатки удалите гелевую клавиатуру с передней части корпуса.
