Замена камеры Palm Treo 700P

Нажмите кнопку, расположенную прямо над логотипом Sprint™, затем сдвиньте крышку вниз.

Используйте маленький вырез на левой стороне телефона, чтобы вынуть аккумулятор.

Извлеките стилус из телефона.

После удаления аккумулятора и стилуса открутите 5 винтов Torx (используя отвертку T-5 Torx).

С помощью лопатки удалите маленькую резиновую накладку под антенной.

Открутите последние два винта той же отверткой.

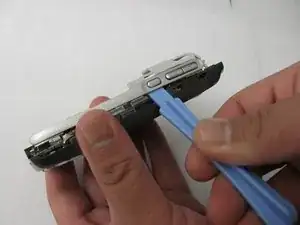

Используя пластиковый инструмент для открытия, аккуратно отделите заднюю панель от корпуса телефона.

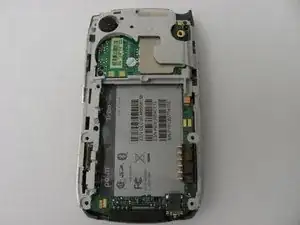

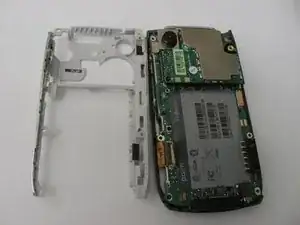

С помощью пластикового инструмента аккуратно продвигайтесь между задней панелью и рамкой (Изображение 2), пока они полностью не разойдутся (Изображение 3).

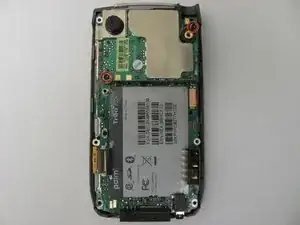

Снимите плату антенны, открутив два винта отверткой Torx T-5 (Изображение 1).

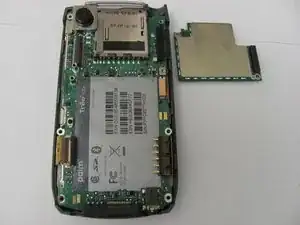

После откручивания аккуратно отделите плату антенны руками (Изображение 2).

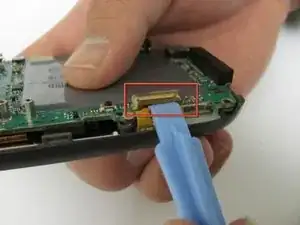

Используйте пластиковый инструмент для открытия, чтобы разблокировать защёлку, удерживающую соединение клавиатуры (Изображение 1).

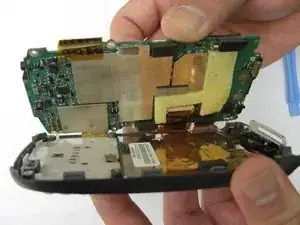

После отключения соединения клавиатуры аккуратно отделите материнскую плату от задней панели руками (Изображение 2).

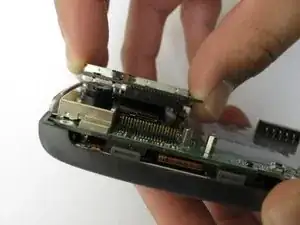

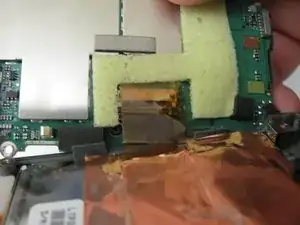

Чтобы полностью отсоединить материнскую плату от задней панели, используйте пластиковый инструмент для открытия, чтобы разблокировать соединение ЖК-дисплея с материнской платой (Изображение 2).

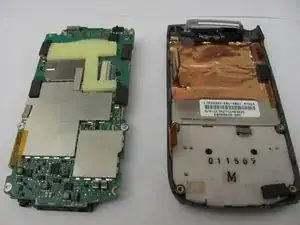

После разблокировки соединения ЖК-дисплея материнская плата должна быть полностью отсоединена от задней панели, клавиатуры и ЖК-дисплея (Изображение 3).

С помощью пластикового инструмента для открытия ослабьте металлический держатель камеры.

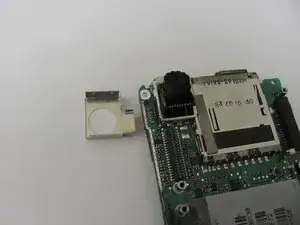

Когда держатель камеры ослаблен, аккуратно отсоедините его от камеры.
