Замена материнской платы Samsung Galaxy S20 Plus

Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в отверстие лотка SIM-карты, расположенное на верхнем торце телефона рядом с пластиковой антенной полосой.

Если вы вставили инструмент в другое отверстие, не беспокойтесь — микрофон и уплотнение от влаги расположены в стороне и не пострадают.

Нажмите сильно, чтобы извлечь лоток.

Снимите лоток для SIM-карты.

SIM-карта легко выпадет из лотка.

При повторной установке SIM-карты убедитесь, что она расположена в правильной ориентации относительно лотка.

Тонкое резиновое уплотнение вокруг лотка обеспечивает защиту от воды и пыли. Если уплотнение повреждено или отсутствует, замените уплотнение или весь лоток SIM-карты, чтобы защитить внутренние компоненты телефона.

Отключите телефон и выключите питание перед началом работы.

Подогрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Можно также использовать фен, термофен или нагреватель, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Приложите присоску к задней части телефона как можно ближе к центру нижнего края.

Если экран сильно треснут, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску суперклеем к разбитому стеклу.

Тяните присоску с сильной, устойчивой силой, чтобы создать зазор между задней крышкой и рамкой.

Вставьте остриё медиатора для вскрытия в образовавшийся зазор.

Из-за небольших допусков может потребоваться несколько попыток с повторным прогревом iOpener и отделением присоской, прежде чем вы добьётесь успеха.

Если у вас возникают трудности с созданием зазора, приложите больше тепла к краю и попробуйте снова.

Не прикладывайте чрезмерную силу медиатором, иначе рискуете треснуть стекло задней крышки.

Проводите медиатором взад-вперёд вдоль нижнего края, чтобы разрезать клей.

Не пытайтесь разрезать клей вблизи углов телефона, где стекло изогнуто, иначе рискуете треснуть стеклянную панель.

Оставьте медиатор в шве, чтобы клей не склеился заново.

Приложите подогретый iOpener к левой кромке задней крышки на две минуты.

Приложите присоску к задней части телефона как можно ближе к центру левого края.

Тяните присоску с сильной, устойчивой силой, чтобы создать зазор между задней крышкой и рамкой.

Вставьте остриё медиатора в зазор.

Поскольку стекло на этом крае изогнуто, вы не сможете вставить медиатор очень глубоко. Пока самая острая часть медиатора находится под краем стекла, вы сможете продолжить.

Из-за небольших допусков может потребоваться несколько попыток.

Если у вас возникают трудности с созданием зазора, приложите больше тепла к краю и попробуйте снова.

Можно также попробовать закапать несколько капель высококонцентрированного (>90%) изопропилового спирта в шов, чтобы ослабить клей.

Не прикладывайте чрезмерную силу медиатором, иначе рискуете треснуть стекло задней крышки.

Как только медиатор окажется под краем стекла, наклоните его вниз и вставьте глубже, чтобы полностью отделить клей задней крышки.

Проводите медиатором вдоль всего левого края телефона, чтобы отделить клей задней крышки.

Будьте осторожны при проходе через выступ в рамке вокруг клавиш регулировки громкости и питания — вырез в стекле может сделать это место более подверженным трещинам.

Оставьте медиатор под левым краем стекла, чтобы клей не склеился заново.

Приложите подогретый iOpener к правой кромке задней крышки на две минуты.

Можно также использовать фен, термофен или нагреватель, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Приложите присоску к задней части телефона как можно ближе к центру правого края.

Тяните присоску с сильной, устойчивой силой, чтобы создать зазор между задней крышкой и рамкой.

Вставьте остриё медиатора в зазор.

Как и на предыдущем крае, вам потребуется наклонить медиатор вниз, чтобы полностью вставить его под заднюю крышку.

Проведите медиатором вдоль правого края телефона, чтобы отделить клей задней крышки.

Оставьте медиатор под правым краем стекла возле верхней части устройства, чтобы клей не склеился снова.

В процессе задняя крышка может освободить один или оба других медиатора, и они выпадут. Если это произойдёт, отложите медиатор(ы) в сторону — с этого момента нижний край не должен повторно склеиться.

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Стекло у углов задней крышки изогнуто и очень подвержено трещинам. Будьте аккуратны на этом этапе, чтобы не повредить заднюю крышку.

Постепенно проведите медиатором от правого края устройства вокруг верхнего правого угла.

Продолжайте разрезать клей вдоль верхнего края по всему периметру до левого края, чтобы полностью отделить клей задней крышки.

Если в какой-то момент разрезание станет затруднительным, остановитесь и снова примените тепло, прежде чем продолжить.

Медленно приподнимите заднюю крышку. Используйте медиаторы, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

При обратной сборке:

Это удобный момент включить телефон и протестировать все функции перед окончательной запайкой. Обязательно полностью выключите телефон перед тем, как продолжить работу.

Удалите куски клея пинцетом или пальцами. При затруднении отделения клея примените тепло.

Если вы используете клеевые полоски, вы следуйте этому руководству.

Если вы используете двусторонний скотч, вы следуйте этому руководству.

Используйте крестовую отвертку Phillips #00, чтобы вынуть шесть винтов длиной 4 мм, закрепляющих скобу материнской платы.

На протяжении всего ремонта следите за каждым винтом и возвращайте его на то же место, откуда он был вынут.

Используйте пинцет, чтобы аккуратно подтянуть и отщёлкнуть скобу материнской платы от пластикового каркаса.

Пока не снимайте скобу полностью — она всё ещё прикреплена к катушке беспроводной зарядки.

Осторожно приподнимите скобу материнской платы, чтобы получить доступ к оранжевому разъёму аккумулятора.

Используйте лопаточку, чтобы поддеть и отсоединить разъём аккумулятора.

При отсоединении подобных разъёмов будьте осторожны, чтобы не сдвинуть мелкие поверхностно-монтируемые компоненты вокруг гнезда.

Используйте лопаточку, чтобы поддеть и отсоединить разъём катушки беспроводной зарядки.

Используйте пинцет, чтобы аккуратно отслоить катушку беспроводной зарядки от устройства.

Снимите катушку беспроводной зарядки.

При обратной сборке сначала снова подключите разъёмы катушки зарядки и аккумулятора и закрепите винты скобы материнской платы, чтобы правильно совместить все элементы, затем плотно прижмите прокладку катушки, чтобы она приклеилась.

Используйте крестовую отвертку Phillips #00, чтобы вынуть пять винтов длиной 4 мм, закрепляющих динамик и нижний каркас.

Вставьте наконечник лопаточки или пинцета в выемку в верхнем левом углу каркаса и подденьте, чтобы освободить защёлки, удерживающие его.

Снимите динамик и нижний каркас.

Используйте лопаточку, чтобы поддеть и отсоединить основные и вспомогательные гибкие шлейфы от дочерней платы в нижней части устройства.

Для повторного подключения таких зажимных разъёмов аккуратно совместите и надавите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте посередине. Если разъём смещён, контакты могут согнуться и получить необратимое повреждение.

Используйте лопаточку, чтобы поддеть и отсоединить основные и вспомогательные гибкие шлейфы от материнской платы.

Осторожно отслойте и снимите основные и вспомогательные гибкие шлейфы.

Подденьте и отсоедините левый 5G-антенный кабель от материнской платы.

Используйте лопаточку, чтобы поддеть и отсоединить гибкий шлейф основного дисплея от материнской платы.

Аккуратно отогните и отведите в сторону шлейфы экрана и левой 5G-антенны, чтобы они не мешали материнской плате и аккумулятору.

Отверткой Phillips #00 отверните три винта длиной 4 мм, фиксирующие верхнюю среднюю рамку.

Вставьте наконечник лопатки в выемку на правой стороне верхней средней рамки и подденьте, чтобы освободить защёлки, удерживающие её на месте.

Снимите верхнюю среднюю рамку.

С помощью лопатки подденьте и отключите шлейф правой 5G-антенны от материнской платы.

Пинцетом отогните шлейф в сторону, чтобы он не мешал материнской плате.

Подденьте и отключите шлейф боковых кнопок от материнской платы.

Отогните шлейф в сторону, чтобы он не мешал материнской плате.

Подденьте и отключите шлейф фронтальной камеры от материнской платы.

Отогните шлейф в сторону, чтобы он не мешал материнской плате.

Подденьте и отключите верхний шлейф 5G-антенны от материнской платы.

Используйте плоский конец лопатки, чтобы поддеть угол миллиметроволнового модуля 5G-антенны.

Модуль закреплён небольшим количеством клея, но должен легко отщёлкнуться.

Снимите модуль 5G-антенны.

При сборке снова сначала подключите разъём 5G-антенны, чтобы правильно совместить модуль, затем плотно прижмите остальную часть модуля, чтобы приклеить его.

Отверткой Phillips #00 отвинтите два винта, фиксирующие материнскую плату и блок камер.

Один винт длиной 4 мм

Один винт длиной 3,4 мм

Вставьте плоский конец лопатки в нижний левый угол узла материнской платы и подденьте, чтобы освободить его от корпуса телефона.

Снимите узел материнской платы.

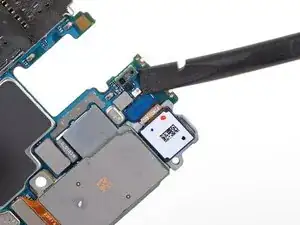

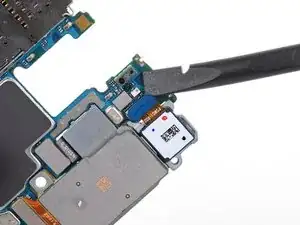

Плоским концом лопатки подденьте и отключите разъём ультраширокоугольной камеры от материнской платы.

Снимите модуль ультраширокоугольной камеры.

Модуль слабо зафиксирован в рамке других камер небольшим штифтом, но вы сможете легко его освободить, покачивая.

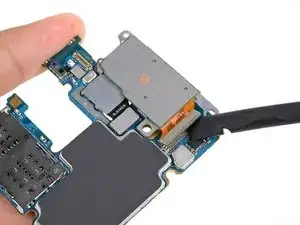

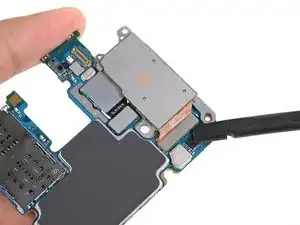

С помощью лопатки подденьте и отключите разъём телефото- и широкоугольной камеры от материнской платы.

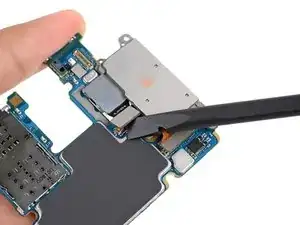

Подденьте и отключите датчик глубины.

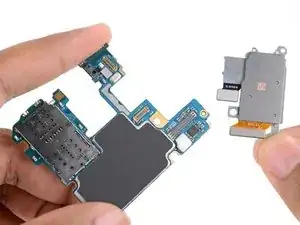

Снимите оставшийся модуль задней камеры.

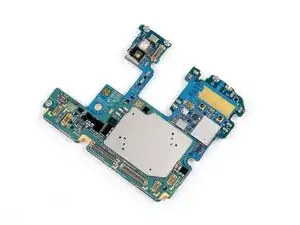

Осталась только материнская плата.
