Замена материнской платы Samsung Galaxy Note20 Ultra

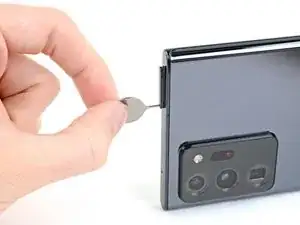

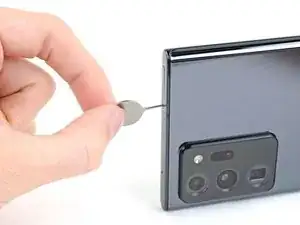

Вставьте инструмент для извлечения SIM-карты, биту или распрямлённую скрепку в отверстие лотка для SIM-карты на верхнем торце телефона.

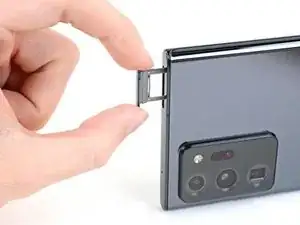

Нажмите плотно, чтобы извлечь лоток.

Снимите лоток для SIM-карты.

Если вы случайно вставили инструмент для извлечения SIM в отверстие микрофона, не паникуйте — скорее всего вы не повредили микрофон.

Полностью выключите телефон перед началом разборки.

Разогрейте iOpener и приложите его к левой стороне задней крышки на одну минуту.

Можно также использовать фен, строительный фен или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — экран и внутренняя батарея подвержены повреждению от тепла.

Прикрепите присоску к разогретому краю задней крышки как можно ближе к краю.

Если заднее стекло сильно треснуло, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень крепкую ленту вместо присоски. Если ничего не помогает, можно суперклеем приклеить присоску к разбитой панели.

Потяните присоску вверх с сильной, равномерной силой, чтобы создать зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают проблемы, нагрейте край сильнее и попробуйте снова.

Вставьте открывающую лопатку в зазор.

Не вставляйте лопатку более чем на 5 мм в корпус телефона — вы рискуете повредить внутренние компоненты.

Проведите открывающей лопаткой вдоль левого края к нижнему левому углу, чтобы разрезать клей.

Оставьте лопатку в нижнем левом углу, чтобы клей не сомкнулся снова.

При разрезании клея не вставляйте открывающую лопатку более чем на 5 мм в телефон — вы рискуете повредить внутренние компоненты.

Повторите процесс нагрева и разрезания клея по трём оставшимся сторонам задней крышки.

Вы можете вставлять каждую новую лопатку в зазоры, созданные лопатками, оставленными в каждом углу.

По мере продвижения оставляйте лопатку в каждом углу, чтобы клей не сомкнулся снова.

Проведите открывающей лопаткой взад-вперёд по всему периметру телефона, чтобы освободить остатки клея. При необходимости повторно нагрейте упёртый клей.

Поднимите заднюю крышку прямо вверх, чтобы снять её.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём катушки беспроводной зарядки.

Осторожно подденьте только под кромку разъёма, чтобы не повредить сам разъём и окружающие компоненты.

Чтобы снова присоединить нажимные разъёмы подобные этому, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём будет смещён, контакты могут согнуться, что приведёт к необратимому повреждению.

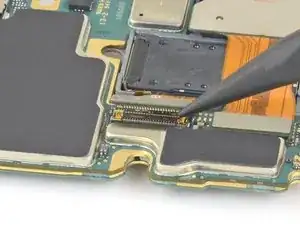

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить белый нажимной разъём, расположенный в нижнем правом углу экрана-защитного щита материнской платы.

Используйте крестообразную отвёртку Philips, чтобы удалить шесть винтов длиной 4,0 мм, фиксирующих щит материнской платы.

Если эти винты ранее не снимались, их может быть трудно выкрутить, так как на резьбе нанесён фиксатор резьбы.

В ходе ремонта следите за каждым винтом и убедитесь, что каждый возвращается на своё место.

Используйте пинцет, чтобы приподнять щит материнской платы.

Будьте осторожны при обращении с экран-защитным щитом материнской платы, его кромки тонкие и острые.

Возьмите экран-защитный щит материнской платы пальцами.

Отделите катушку беспроводной зарядки, приподняв её и отведя от устройства, чтобы снять.

Катушка беспроводной зарядки закреплена на устройстве лёгким клеем.

Используйте заострённый конец лопатки, чтобы поддеть нажимной разъём батареи и безопасно отключить батарею перед продолжением ремонта.

Используйте заострённый конец лопатки, чтобы поддеть нажимной разъём лазерного датчика автофокусировки.

Используйте крестовую отвертку, чтобы удалить четыре винта 4.0 мм, фиксирующие динамик разговорного телефона.

Вставьте заострённый конец лопатки в отверстие, отмеченное маленьким треугольником на правой стороне динамика разговорного телефона.

Используйте лопатку, чтобы отжать и ослабить динамик разговорного телефона от рамки.

Динамик разговорного телефона защёлкивается на рамке по верхнему краю.

Поднимите и снимите динамик разговорного телефона.

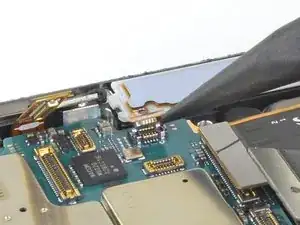

Используйте заострённый конец лопатки, чтобы отсоединить кабель фронтальной камеры от материнской платы.

Используйте заострённый конец лопатки, чтобы отсоединить шлейф дисплея от материнской платы.

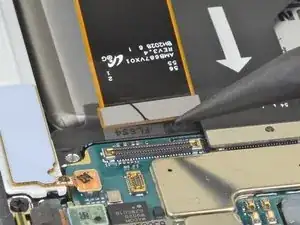

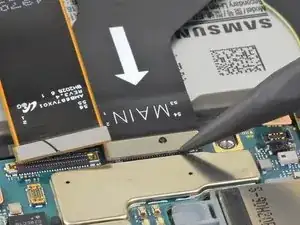

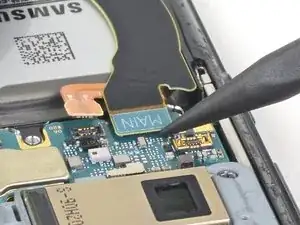

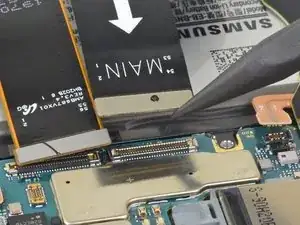

Используйте заострённый конец лопатки, чтобы отсоединить основной соединительный шлейф от материнской платы.

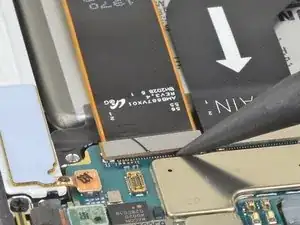

Используйте заострённый конец лопатки, чтобы отсоединить вторичный соединительный шлейф от материнской платы.

Используйте заострённый конец лопатки, чтобы отсоединить шлейф сенсорного слоя от материнской платы.

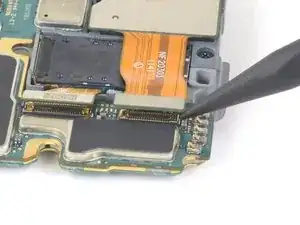

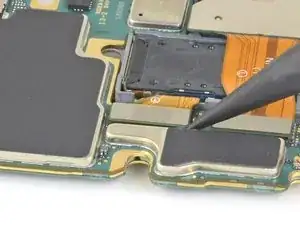

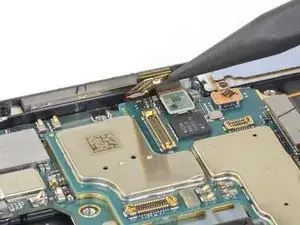

Используйте заострённый конец лопатки, чтобы отсоединить зелёный надавливающий разъём от материнской платы.

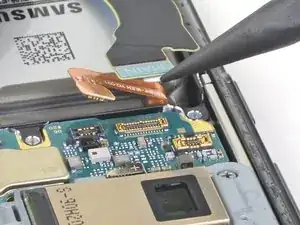

Используйте заострённый конец лопатки, чтобы отсоединить надавливающий разъём S-Pen от материнской платы.

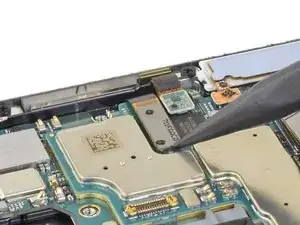

Используйте крестовую отвертку, чтобы удалить два винта 4.0 мм, фиксирующие материнскую плату к рамке.

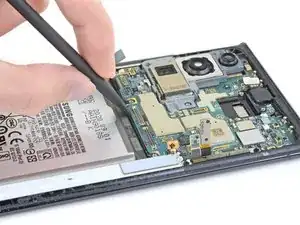

Вставьте плоский конец лопатки под нижний край материнской платы.

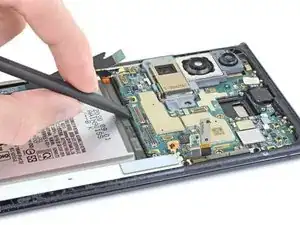

Подденьте, чтобы ослабить материнскую плату от рамки.

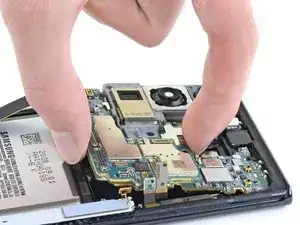

Поднимите материнскую плату и выньте её из телефона.

Будьте осторожны, чтобы не повредить отсоединённые надавливающие разъёмы и их шлейфы при извлечении материнской платы.

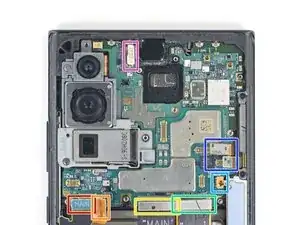

При повторной установке материнской платы убедитесь, что ни один шлейф не зажать под платой при её опускании на место. Тщательно проверьте эти семь мест:

Вторичный соединительный шлейф

Шлейф батареи

Основной соединительный шлейф

Шлейф дисплея

Шлейф S-Pen

Шлейф сенсорного слоя и зелёный надавливающий разъём

Шлейф фронтальной камеры

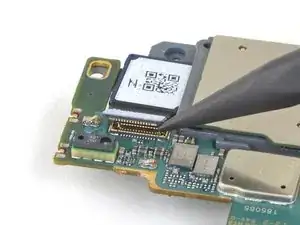

Используйте заострённый конец лопатки, чтобы отсоединить ультраширокоугольную камеру от материнской платы.

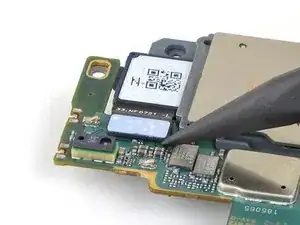

Используйте заострённый конец лопатки, чтобы отсоединить телефото-камеру от материнской платы.

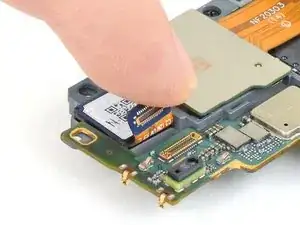

Используйте заострённый конец лопатки, чтобы отсоединить широкоугольную камеру от материнской платы.

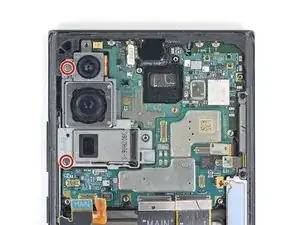

Отогните шлейф ультраширокоугольной камеры от материнской платы, чтобы можно было снять задний блок камер.

Не сгибайте шлейф более чем на 90 градусов, чтобы избежать его повреждения.

Задний блок камер прикреплён к материнской плате лёгким клеевым слоем справа от телефото-камеры.

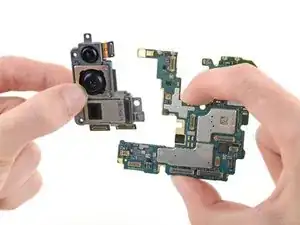

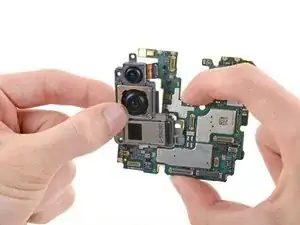

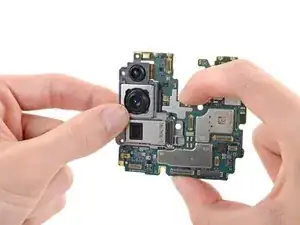

Снимите задний блок камер с материнской платы.

При сборке повторно следуйте этому руководству, если вы используете предварительно вырезанную клейкую прокладку для крепления нового заднего блока камер к материнской плате.

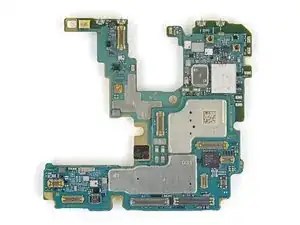

Остаётся только материнская плата.
