Замена экрана для Samsung Note 20 Ultra

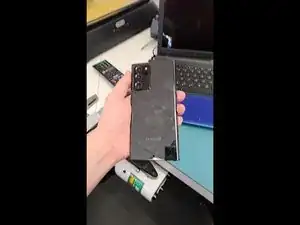

На этом Note 20 OLED явно повреждён и имеет трещину на боковой части.

Задняя часть не повреждена, поэтому применяйте тепло.

Наносите тепло на заднее стекло

У меня нет фото процесса нагрева — надеюсь, у вас есть тепловая пушка. Я использую мультиварку с резиной внутри.

Убедитесь, что заднее стекло настолько горячее, что к нему нельзя прикасаться!!

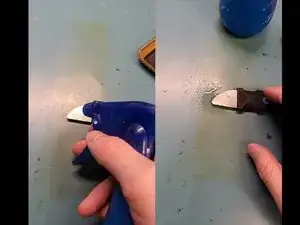

Я подготавливаю свой инструмент iFixit spudger спиртом 99%, чтобы ослабить клей.

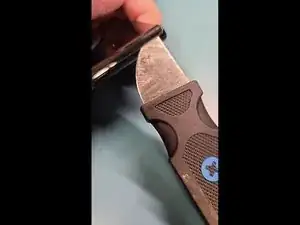

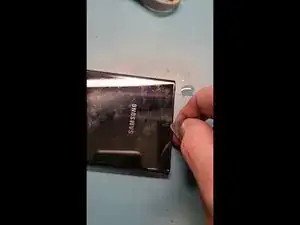

Начинайте снизу — прямо вверх, введите инструмент до упора во фрейм, вы услышите звук

Сдвиньте инструмент под углом, остановитесь у изгиба

После ослабления снизу вытащите инструмент.

Нагрев применяется

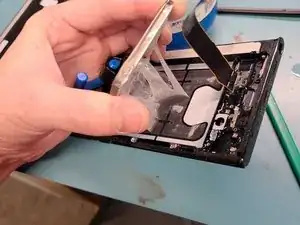

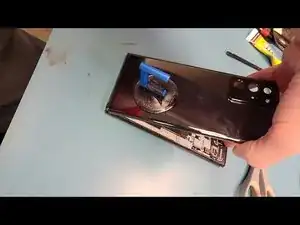

Теперь подденьте пальцами и тяните вверх с помощью присоски.

Приклеив spudger к изогнутому краю, медленно работайте, покачивая вдоль изгиба

Поднимите и покачивайте заднее стекло, чтобы снять его

Получилось — без трещин! Дайте пять себе

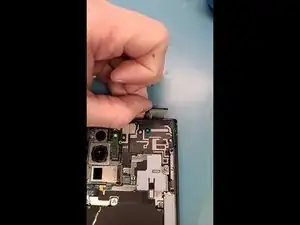

Извлеките SIM-карту

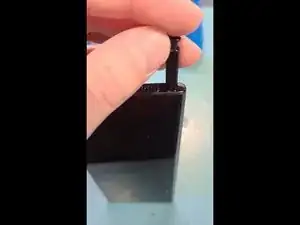

Извлеките стилус

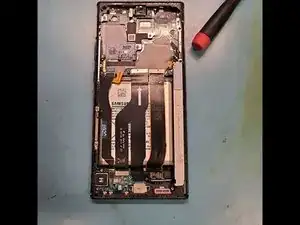

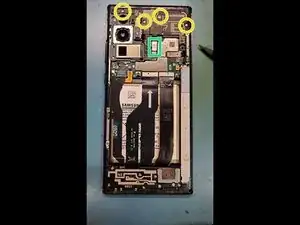

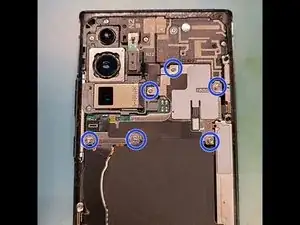

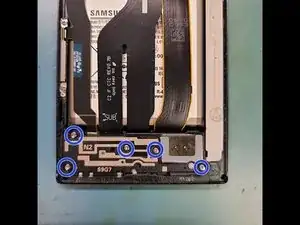

Удалите 6 винтов PH000 с крышки беспроводной зарядки, закрывающей соединение батареи.

Отсоедините катушку беспроводной зарядки от контактов пластиковой лопаткой

Используйте лопатку вверху на металлической части, подденьте под верхнюю часть крепления крышки беспроводной зарядки.

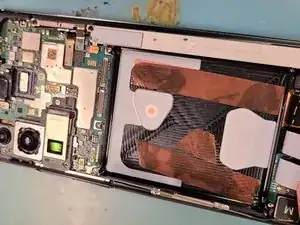

Поднимайте и медленно вытягивайте крышку зарядки, одновременно находя соединение батареи

Соединение батареи!!

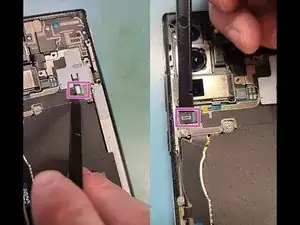

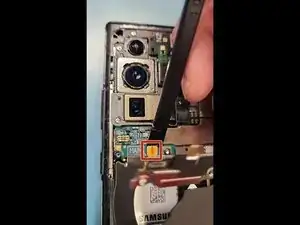

Отключите батарею лопаткой!

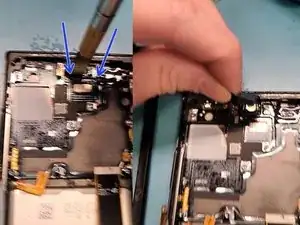

Удалите 4 винта PH000 крепления разговорного динамика.

Также отсоедините это соединение!

Пожалуйста, подскажите — это датчик приближения?

Батарея уже должна быть отключена!

Используйте лопатку

Убедитесь, что она отключена

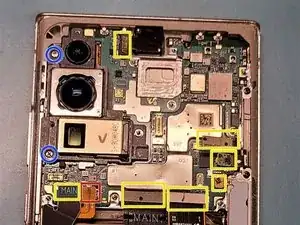

Отключите все соединения в жёлтых контурах!

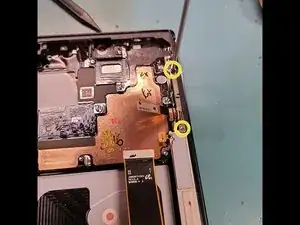

Снимите 2 винта PH000, держащие камеру

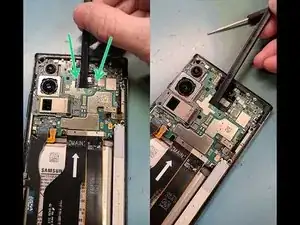

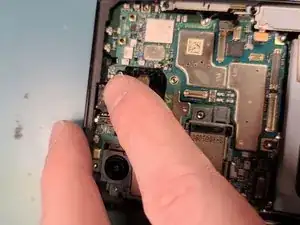

Подденьте материнскую плату лопаткой от разговорного динамика, опуская вниз, используя корпус как упор

Из‑за всех соединений плата может зацепиться — действуйте медленно и прислушивайтесь к натяжению.

Не повреждайте фронтальную камеру — она сериализована на телефон! При повреждении не подлежит ремонту!

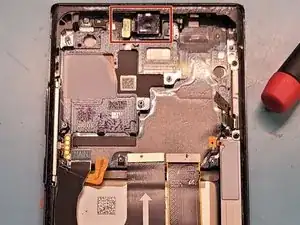

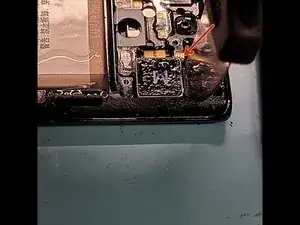

Расположение фронтальной камеры

Используйте тепло или 99% спирт для её снятия

Используйте лезвие с прямым краем снизу камеры, чтобы оторвать её. Клей можно вытянуть куском.

Медленно извлеките камеру

Удалите 5 винтов PH000 крепления кронштейна динамика.

Используйте лопатку, чтобы вынуть кронштейн

Отсоедините гибкие кабели

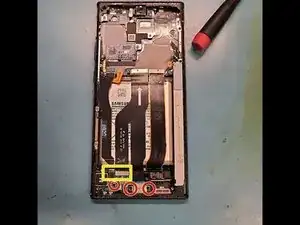

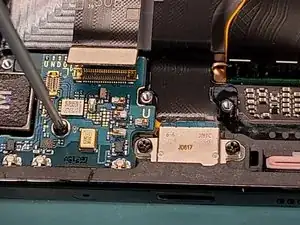

Снимите 3 чёрных винта PH000 с платы микрофона и разъёма зарядки

Сначала выньте плату микрофона

Затем выньте разъём зарядки, покачивая его, чтобы освободить

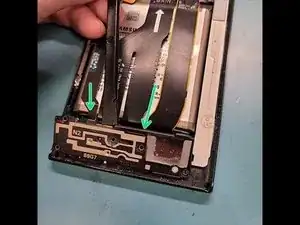

Хорошая точка для подъёма — кончик лопатки в месте со стрелкой

Ослабьте клей

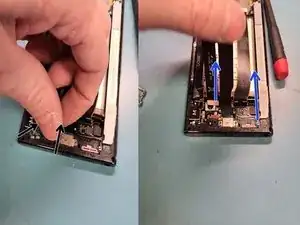

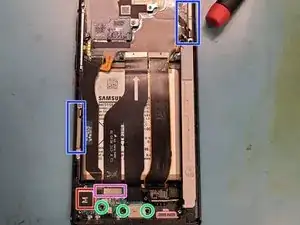

Удалите 2 чёрных винта PH000 в верхнем правом углу и выньте шлейф.

Удалите 2 винта PH000 в нижнем правом углу и выньте шлейф.

Используйте тепло — шлейфы приклеены.

Верхний правый шлейф можно отключить от разъёма; не уверен на 100%, за что отвечают все эти детали.

Присоска, зелёная пластиковая лопатка и спирт для извлечения.

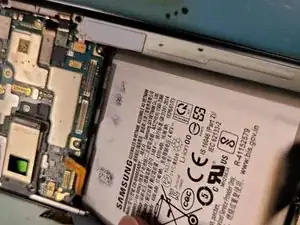

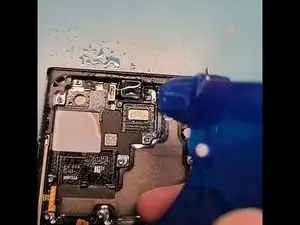

Распылите спирт, немного подденьте, чтобы подвести спирт под батарею

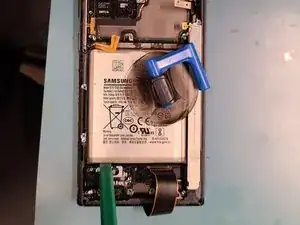

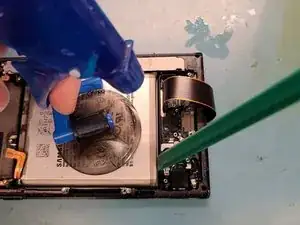

Поднимите батарею с помощью присоски

Вуаля — вынута без повреждений

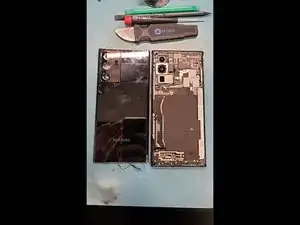

Перенесите все мелкие детали в новую рамку с экранной сборкой

Вибратор

Шлейфы рамки

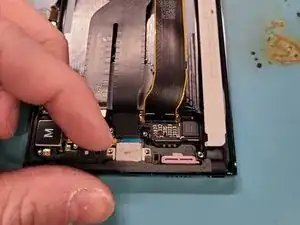

Разъём зарядки устанавливается первым

Затем плата микрофона ставится поверх разъёма зарядки. Подключите шлейфы

3 чёрных винта PH000

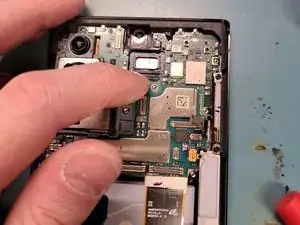

Уложите материнскую плату в новую рамку

Вставьте фронтальную камеру после установки платы

Выложите клей для укладки под аккумулятор

Сначала подключите аккумулятор, затем положите его на клей

Отключите аккумулятор

Подключите все ослабленные гибкие шлейфы к их разъемам

Закрутите крепежные скобы и модуль беспроводной зарядки, чтобы протестировать телефон перед окончательной сборкой

Нанесите клей на заднюю панель телефона и установите заднее стекло на место

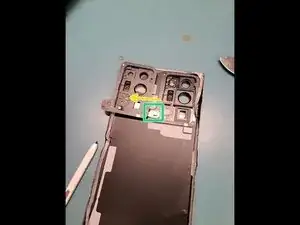

Если требуется заменить заднее стекло, необходимо перенести микрофон с старого заднего стекла и объектив задней камеры на новое заднее стекло.

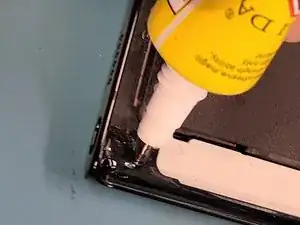

Я использую жидкий клей, чтобы зафиксировать заднее стекло

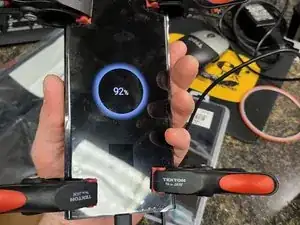

Зажмите заднюю панель на пару часов

Мы закончили!

В этом случае не пришлось менять заднее стекло :)

На этом устройстве заменил заднее стекло и добавил забавный штрих — своё изображение.

Для удаления краски с заднего стекла используйте ацетон и лезвие, чтобы соскрести краску.
