Замена порта USB-C на Samsung Galaxy Note20 Ultra

Полностью отключите телефон перед началом разборки.

Нагрейте iOpener и приложите его к левой стороне задней крышки на одну минуту.

Также можно использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — экран и внутренняя батарея подвержены тепловому повреждению.

Приклейте присоску к нагретой кромке задней крышки, как можно ближе к краю.

Если ваше заднее стекло сильно треснуто, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. В качестве альтернативы можно использовать очень крепкую ленту вместо присоски. Если ничего не помогает, можно супер-клеем приклеить присоску к разбитой панели.

Подтяните присоску с сильным, равномерным усилием, чтобы создать зазор между задней крышкой и рамкой.

В зависимости от возраста вашего телефона это может быть сложно. Если у вас возникают трудности, снова нагрейте край и попробуйте еще раз.

Вставьте открывающую лопатку в зазор.

Не вставляйте открывающую лопатку более чем на 5 мм в телефон, иначе вы рискуете повредить внутренние компоненты.

Прорежьте открывающей лопаткой по левой грани к нижнему левому углу, чтобы разрезать клей.

Оставьте лопатку вставленной в нижнем левом углу, чтобы предотвратить повторное склеивание.

При разрезании клея не вставляйте открывающую лопатку более чем на 5 мм в телефон, иначе вы рискуете повредить внутренние компоненты.

Повторите процесс нагрева и разрезания клея вдоль трех оставшихся сторон задней крышки.

Вы можете вставлять каждую новую открывающую лопатку в зазоры, созданные оставшимися в каждом углу открывающими лопатками.

Продолжая, оставляйте открывающую лопатку в каждом углу, чтобы предотвратить повторное склеивание.

Прокатите открывающую лопатку вперед и назад по всему периметру телефона, чтобы освободить любые упущенные клея. Снова нагрейте любой стойкий клей.

Поднимите заднюю крышку прямо вверх, чтобы снять ее.

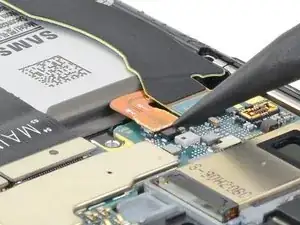

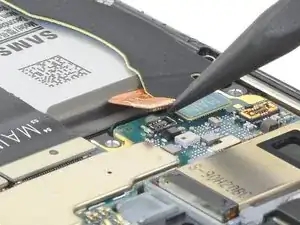

Используйте заостренный конец лопатки, чтобы поддеть и отсоединить соединитель беспроводной зарядки.

Будьте осторожны, чтобы поддеть только под краем соединителя, чтобы не повредить сам разъем и окружающие компоненты.

Чтобы повторно подключить пресс-соединители как этот, аккуратно выровняйте и нажмите на одну сторону, пока не будет слышен щелчок, затем повторите с другой стороны. Не нажимайте на середину. Если соединитель неправильно установлен, контакты могут погнуться, что приведет к постоянному повреждению.

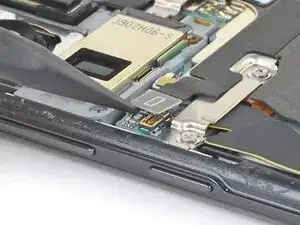

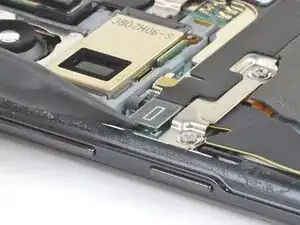

Используйте заостренный конец лопатки, чтобы поддеть и отсоединить белый пресс-соединитель, расположенный в нижнем правом углу щитка материнской платы.

Используйте крестовую отвертку, чтобы удалить шесть винтов по 4.0 мм, крепящих щиток материнской платы.

Если эти винты раньше не снимались, их может быть трудно открутить, так как на их резьбе есть фиксатор резьбы.

На протяжении всего ремонта ведите учет каждого винта и убедитесь, что он возвращается точно на то место, откуда был снят.

Используйте пинцет, чтобы поднять щиток материнской платы.

Будьте осторожны при обращении с щитком материнской платы, так как его края тонкие и острые.

Используйте пальцы, чтобы удерживать щиток материнской платы.

Снимите беспроводную зарядную катушку, отогнув ее от устройства.

Беспроводная зарядная катушка закреплена на устройстве легким клеем.

Используйте заостренный конец лопатки, чтобы поддеть пресс-соединитель батареи, чтобы безопасно отключить батарею перед продолжением ремонта.

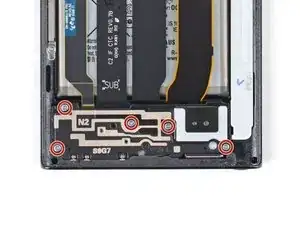

Используйте крестовую отвертку, чтобы удалить пять винтов по 4.0 мм, крепящих динамик к рамке.

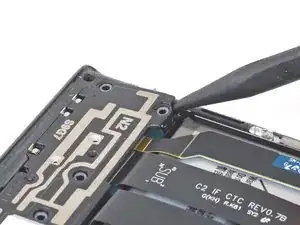

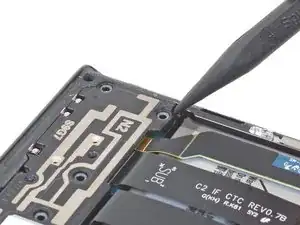

Вставьте заостренный конец лопатки в отверстие, отмеченное треугольником, с левой стороны динамика.

Используйте лопатку, чтобы поддеть и ослабить левую сторону динамика.

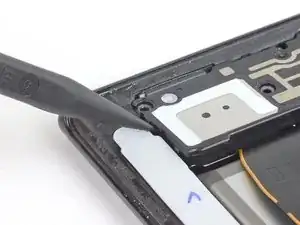

Вставьте заостренный конец лопатки в отверстие, отмеченное треугольником, с правой стороны динамика.

Используйте лопатку, чтобы приподнять и отсоединить динамик от рамки.

Динамик закреплен на рамке зажимами вдоль нижнего края.

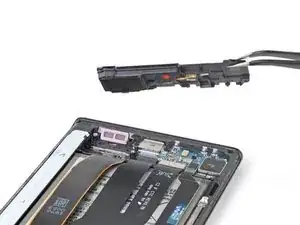

Используйте пинцет, чтобы поднять и удалить динамик.

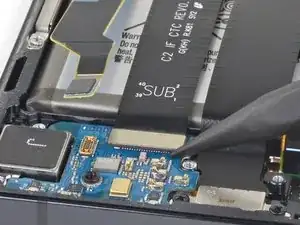

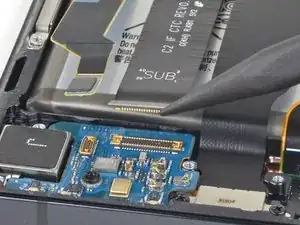

Используйте заостренный конец лопатки, чтобы отключить вторичный соединительный кабель от дочерней платы.

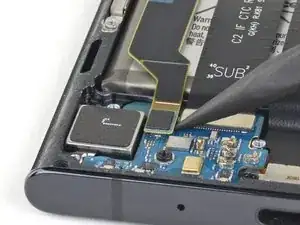

Используйте заостренный конец лопатки, чтобы отключить основной соединительный кабель от дочерней платы.

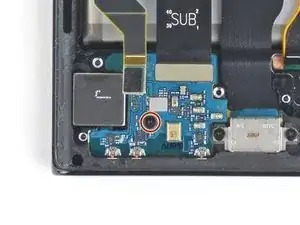

Используйте отвертку Phillips, чтобы удалить винт 3.0 мм, закрепляющий дочернюю плату на рамке.

Дочерняя плата крепится к рамке тремя пружинными соединителями вдоль ее нижнего края.

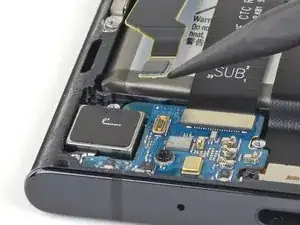

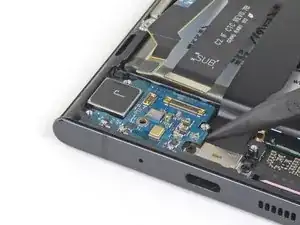

Вставьте заостренный конец лопатки под правую сторону дочерней платы рядом с выступом винта.

Используйте лопатку, чтобы приподнять и отсоединить дочернюю плату от рамки.

Под дочерней платой находятся небольшие поверхностные компоненты. Вставляйте лопатку только настолько, насколько это необходимо, чтобы избежать повреждения компонентов.

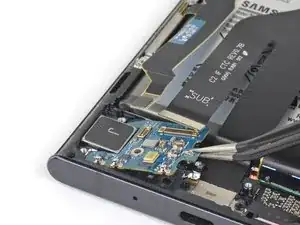

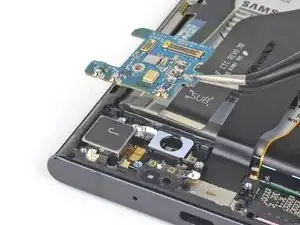

Используйте пинцет, чтобы поднять и удалить дочернюю плату.

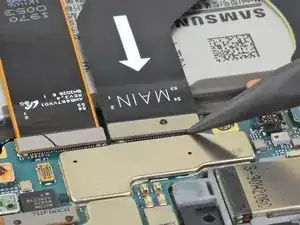

Используйте заостренный конец лопатки, чтобы отключить основной соединительный кабель от материнской платы.

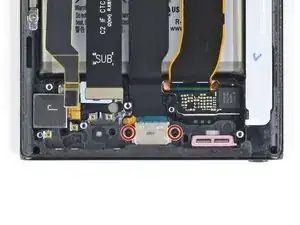

Используйте отвертку Phillips, чтобы удалить два винта 3.0 мм, закрепляющих USB-C порт на телефоне.

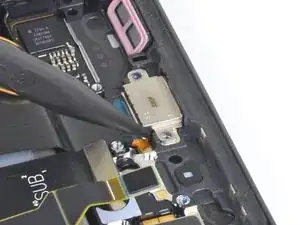

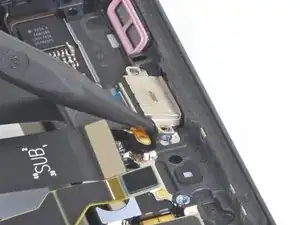

Вставьте заостренный конец лопатки под левое отверстие для винта на USB-C порте.

Приподнимите USB-C порт, чтобы освободить его от рамки.

USB-C порт может выскочить из своего гнезда во время приподнимания.

Избегайте повреждений медной контактной площадки USB-C порта с помощью инструмента для приподнимания.

USB-C порт удерживается на месте красным резиновым уплотнением. При постепенном усилии USB-C порт будет постепенно освобождаться из своего гнезда.

Удерживайте шлейф USB-C пальцами близко к USB-C порту.

Удалите USB-C порт, потянув его вверх и вдали от нижней части телефона.

Избегайте изгиба шлейфа больше, чем это необходимо, чтобы не повредить его.
