Замена аккумулятора Samsung Galaxy Note20 Ultra

Полностью выключите телефон перед началом разборки.

Нагрейте iOpener и приложите его к левой стороне задней панели на одну минуту.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — экран и внутренний аккумулятор чувствительны к воздействию тепла.

Прикрепите присоску к нагретому краю задней панели, как можно ближе к краю.

Если задняя стеклянная панель сильно треснула, покрытие её слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную клейкую ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к разбитой панели суперклеем.

Резко и равномерно потяните присоску вверх, чтобы создать зазор между задней панелью и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, подогрейте край еще раз и повторите попытку.

Вставьте медиатор (opening pick) в образовавшийся зазор.

Не вставляйте медиатор глубже 5 мм в телефон, иначе вы рискуете повредить внутренние компоненты.

Проведите медиатором вдоль левого края в направлении нижнего левого угла, чтобы разрезать клей.

Оставьте медиатор в нижнем левом углу, чтобы клей не сомкнулся снова.

При разрезании клея не вставляйте медиатор глубже 5 мм в телефон, иначе вы рискуете повредить внутренние компоненты.

Повторите процесс нагрева и разрезания клея вдоль оставшихся трёх сторон задней панели.

Вы можете вставлять каждый новый медиатор в зазоры, созданные медиаторами, оставленными в каждом углу.

По мере выполнения оставляйте медиатор в каждом углу, чтобы клей не сомкнулся снова.

Проведите медиатором по всему периметру телефона туда и обратно, чтобы освободить пропущенные участки клея. Подогрейте упрямый клей.

Поднимите заднюю панель строго вверх, чтобы снять её.

Используйте заострённый конец монтажной лопатки, чтобы поддеть и отсоединить пресс-коннектор катушки беспроводной зарядки.

Осторожно поддевать только под край разъёма, чтобы не повредить сам разъём и окружающие компоненты.

Чтобы повторно подключить пресс-коннекторы такого типа, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой. Не нажимайте по центру. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Используйте заострённый конец монтажной лопатки, чтобы поддеть и отсоединить белый пресс-коннектор, расположенный в правом нижнем углу экрана платы.

Используйте крестовую отвертку, чтобы выкрутить шесть винтов 4.0 мм, крепящих экран платы.

Если эти винты ранее не вынимались, их может быть трудно открутить, поскольку на резьбе нанесён фиксатор.

В ходе ремонта храните каждый винт отдельно и убедитесь, что он возвращается на то же место, откуда был снят.

Используйте пинцет, чтобы приподнять экран платы.

Будьте осторожны при обращении с экраном платы — его края тонкие и острые.

Возьмите экран платы пальцами за удобные участки.

Отслойте катушку беспроводной зарядки и снимите её с устройства.

Катушка беспроводной зарядки закреплена на устройстве лёгким клеем.

Используйте заострённый конец монтажной лопатки, чтобы поддеть батарейный пресс-коннектор и безопасно отключить аккумулятор перед продолжением ремонта.

Используйте крестовую отвертку, чтобы выкрутить пять винтов 4.0 мм, крепящих динамик к рамке.

Вставьте заострённый конец монтажной лопатки в отверстие, отмеченное треугольником, на левой стороне динамика.

Используйте лопатку, чтобы поддеть и ослабить левую сторону динамика.

Вставьте заострённый конец лопатки в отверстие, отмеченное треугольником, на правой стороне динамика.

С помощью лопатки подденьте и отсоедините динамик от рамки.

Динамик закреплён на рамке защёлками по нижнему краю.

Используйте пинцет, чтобы поднять и удалить динамик.

Используйте заострённый конец лопатки, чтобы отсоединить вторичный соединительный кабель от дочерней платы.

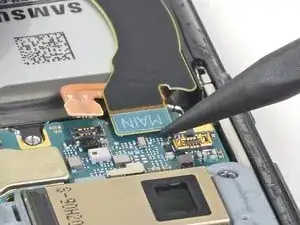

Используйте заострённый конец лопатки, чтобы отсоединить главный соединительный кабель от дочерней платы.

Используйте заострённый конец лопатки, чтобы отсоединить кабель дисплея от материнской платы.

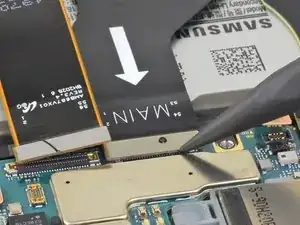

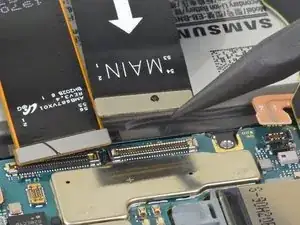

Используйте заострённый конец лопатки, чтобы отсоединить главный соединительный кабель от материнской платы.

Используйте заострённый конец лопатки, чтобы отсоединить вторичный соединительный кабель от материнской платы.

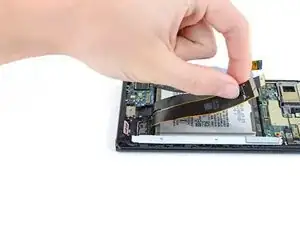

Отогните вторичный соединительный кабель от аккумулятора.

Вторичный соединительный кабель всё ещё прикреплён к телефону лентовым кабелем. Нужно лишь отодвинуть кабель настолько, чтобы получить доступ к аккумулятору.

Не сгибайте лентовые кабели больше, чем необходимо. Чрезмерное сгибание может повредить кабели.

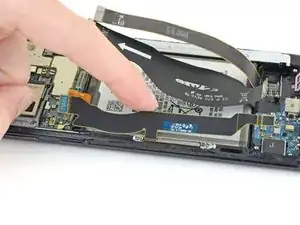

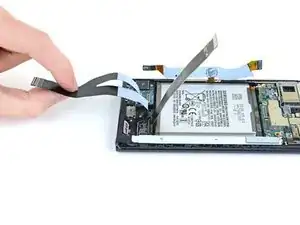

Отогните кабель дисплея назад, чтобы получить доступ к аккумулятору.

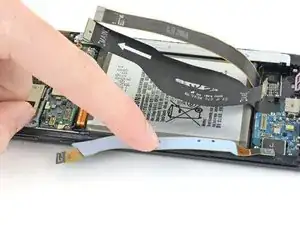

Отогните главный соединительный кабель назад.

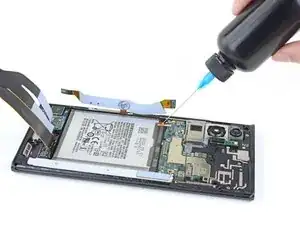

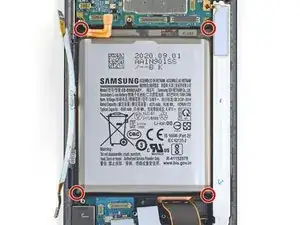

Капните 1–2 капли изопропилового спирта высокой концентрации (90% или выше) в открытые пространства в каждом углу аккумулятора.

Использование слишком большого количества спирта может повредить дисплей.

Подождите две минуты, чтобы изопропиловый спирт ослабил клей под аккумулятором.

Нанесите присоску в центр аккумулятора.

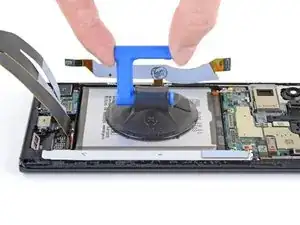

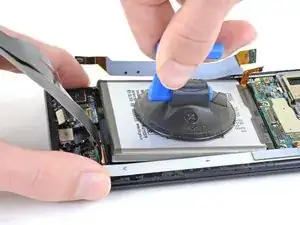

Подтяните присоску с постоянной силой, чтобы создать зазор между нижним краем аккумулятора и рамкой.

Старайтесь не сгибать аккумулятор — изогнутый аккумулятор может протечь опасными химическими веществами или вызвать тепловой инцидент.

Если аккумулятор не разделяется с рамкой, нанесите ещё несколько капель изопропилового спирта и подождите две минуты перед повторной попыткой.

Клей под аккумулятором очень прочный. Возможно, потребуется несколько раз нанести спирт и подтянуть присоску, чтобы ослабить аккумулятор.

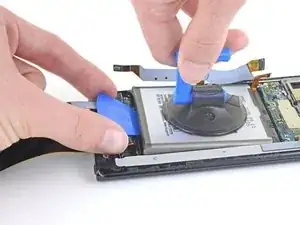

Вставьте остриё медиатора в образовавшийся зазор между нижним краем аккумулятора и рамкой.

Просуньте медиатор под аккумулятор, чтобы прорезать клей и отделить аккумулятор от рамки.

Не вставляйте медиатор более чем наполовину, чтобы не повредить датчик отпечатков пальцев, расположенный под аккумулятором.

Не пытайтесь силой выдёргивать аккумулятор. При необходимости нанесите ещё несколько капель спирта, чтобы ещё больше ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор инструментом.

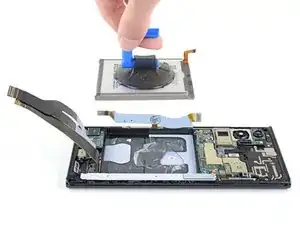

Подтяните присоску, чтобы извлечь аккумулятор.

Когда изопропиловый спирт достаточно проник в клей для аккумулятора, он выйдет без большого усилия.

Если в телефоне остался раствор спирта, аккуратно протрите его или дайте высохнуть на воздухе перед установкой нового аккумулятора.

При обратной сборке удалите старый клей и установите растягивающиеся клейкие ленты, двустороннюю клейкую ленту или заранее вырезанный клей, чтобы закрепить новый аккумулятор.

Не используйте повторно аккумулятор после его извлечения — это представляет потенциальную опасность безопасности.
