Замена фронтальной (лицевой) камеры Samsung Galaxy Note20 Ultra

Полностью выключите телефон перед началом разборки.

Разогрейте iOpener и приложите его к левой стороне задней крышки на одну минуту.

Также можно использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — экран и внутренний аккумулятор чувствительны к нагреву.

Прикрепите присоску к разогретому краю задней крышки как можно ближе к краю.

Если заднее стекло сильно треснуло, его покрытие прозрачной клейкой лентой может позволить присоске прикрепиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. В крайнем случае присоску можно приклеить суперклеем к разбитой панели.

Сильно и равномерно потяните присоску вверх, чтобы образовать зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть затруднительно. Если возникают трудности, снова подогрейте край и попробуйте снова.

Вставьте лезвие-преобразователь (opening pick) в образовавшийся зазор.

Не вставляйте лезвие глубже 5 мм в телефон, иначе вы рискуете повредить внутренние компоненты.

Проведите лезвием вдоль левого края к нижнему левому углу, чтобы разрезать клей.

Оставьте лезвие в нижнем левом углу, чтобы клей не сомкнулся снова.

При разрезании клея не вставляйте лезвие глубже 5 мм в телефон, иначе вы рискуете повредить внутренние компоненты.

Повторите процесс нагрева и разрезания клея по оставшимся трём сторонам задней крышки.

Вы можете вставлять новое лезвие в зазоры, созданные лезвиями, оставленными в каждом углу.

По мере продвижения оставляйте лезвие в каждом углу, чтобы клей не сомкнулся снова.

Проведите лезвием по всему периметру телефона туда и обратно, чтобы освободить пропущенные участки клея. Для упорного клея примените дополнительный нагрев.

Поднимите заднюю крышку строго вверх, чтобы снять её.

Используйте заострённый конец лопатки (spudger), чтобы поддеть и отсоединить пресс-коннектор беспроводной зарядной катушки.

Старайтесь поддевать только под край коннектора, чтобы не повредить сам разъём и окружающие компоненты.

Чтобы снова подключить пресс-коннекторы такого типа, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. Если коннектор установлен неверно, контакты могут выгнуться, вызвав необратимое повреждение.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить белый пресс-коннектор, расположенный в правом нижнем углу экрана-платы (motherboard shield).

Используйте крестовую отвёртку Phillips, чтобы убрать шесть винтов 4.0 мм, фиксирующих экран-плату.

Если эти винты ранее не снимались, их может быть трудно выкрутить, поскольку на резьбе нанесён фиксатор.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё исходное место.

Используйте пинцет, чтобы поднять экран-плату.

Будьте осторожны при обращении с экран-платой: её края тонкие и острые.

Возьмите экран-плату пальцами.

Отделите катушку беспроводной зарядки, приподняв её и отводя от устройства, чтобы снять.

Катушка беспроводной зарядки приклеена к устройству слабым клеем.

Используйте заострённый конец лопатки, чтобы поддеть аккумуляторный пресс-коннектор и безопасно отключить аккумулятор перед продолжением ремонта.

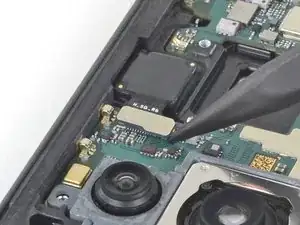

Используйте заострённый конец лопатки, чтобы поддеть пресс-коннектор лазерного датчика автофокуса.

Используйте крестовую отвёртку Phillips, чтобы удалить четыре винта 4.0 мм, фиксирующих динамик разговорного (earpiece speaker).

Вставьте заострённый конец лопатки в отверстие, отмеченное маленьким треугольником, на правой стороне разговорного динамика.

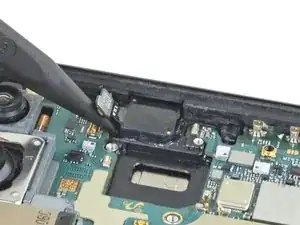

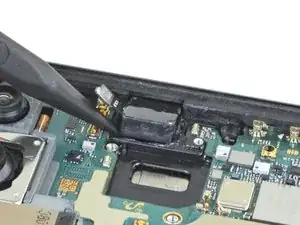

Используйте лопатки, чтобы поддеть и ослабить разговорный динамик от рамки.

Разговорный динамик защёлкивается в рамке по верхнему краю.

Поднимите и извлеките динамик наушника.

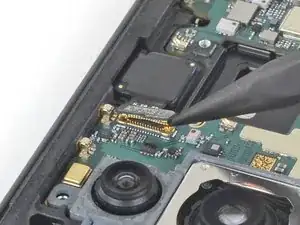

Используйте заострённый конец лопатки, чтобы отсоединить шлейф фронтальной камеры от материнской платы.

Фронтальная камера приклеена к рамке.

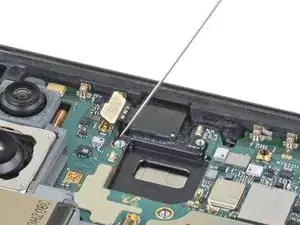

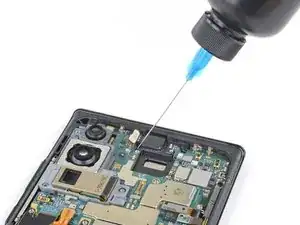

Капните несколько капель изопропилового спирта высокой концентрации (90% или выше) в открытое пространство в нижнем левом углу фронтальной камеры.

Подождите две минуты, чтобы изопропиловый спирт ослабил клей вокруг фронтальной камеры.

Вставьте заострённый конец лопатки в открытое пространство в нижнем левом углу фронтальной камеры.

Просуньте заострённый конец лопатки под фронтальную камеру.

Подденьте фронтальную камеру, чтобы ослабить её крепление к рамке.

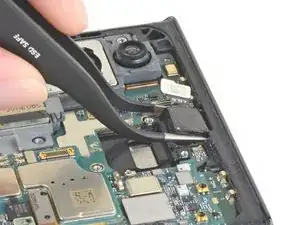

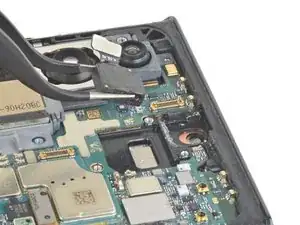

Используйте пинцет, чтобы извлечь фронтальную камеру.

Если фронтальная камера не выходит из рамки легко, капните ещё несколько капель изопропилового спирта и дождитесь ослабления клея. Повторяйте процесс по необходимости.

Вы также можете использовать заострённый конец лопатки, чтобы соскоблить часть клея и облегчить извлечение фронтальной камеры. Удалите осыпавшиеся кусочки клея после этой процедуры.

Если в телефоне остался раствор спирта, аккуратно вытрите его или дайте высохнуть на воздухе перед установкой новой фронтальной камеры.

При сборке следуйте этому руководству, если вы используете заранее вырезанную клеящую наклейку для закрепления новой фронтальной камеры на рамке.
