Замена вибромотора Samsung Galaxy Note20 Ultra

Полностью выключите телефон перед началом разборки.

Нагрейте iOpener и приложите его к левой стороне задней крышки на одну минуту.

Можно также использовать фен, паяльную лампу или нагревательную плату, но будьте осторожны, чтобы не перегреть телефон — экран и внутренний аккумулятор чувствительны к нагреву.

Приложите присоску к нагретому краю задней крышки как можно ближе к краю.

Если заднее стекло сильно треснуто, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. В крайнем случае можно приклеить присоску супер клеем к разбитой панели.

Резко и равномерно потяните присоску вверх, чтобы создать зазор между задней крышкой и рамой.

В зависимости от возраста телефона это может быть сложно. Если возникают затруднения, дополнительно нагрейте край и попробуйте снова.

Вставьте лопаточку для вскрытия в образовавшийся зазор.

Не вставляйте лопаточку глубже 5 мм в телефон, иначе вы рискуете повредить внутренние компоненты.

Протяните лопаточку вдоль левого края в направлении нижнего левого угла, чтобы разрезать клей.

Оставьте лопаточку в нижнем левом углу, чтобы клей не склеился снова.

При разрезании клея не вставляйте лопаточку глубже 5 мм в телефон, иначе вы рискуете повредить внутренние компоненты.

Повторите процесс нагрева и разрезания клея по оставшимся трём сторонам задней крышки.

Вы можете вставлять каждую новую лопаточку в зазоры, созданные лопаточками, оставленными в каждом углу.

По мере продвижения оставляйте лопаточку в каждом углу, чтобы клей не склеился снова.

Проведите лопаточкой взад-вперёд по всему периметру телефона, чтобы освободить пропущенные участки клея. Дополнительно нагрейте упрямый клей.

Поднимите заднюю крышку строго вверх, чтобы снять её.

Используйте острие лопаточки, чтобы приподнять и отсоединить пресс-коннектор катушки беспроводной зарядки.

Осторожно подденьте только под край коннектора, чтобы не повредить сам разъём и окружающие компоненты.

Для повторного подключения пресс-коннекторов такого типа аккуратно совместите и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте по центру. При неправильном совмещении контакты могут погнуться и получить необратимое повреждение.

Используйте острие лопаточки, чтобы приподнять и отсоединить белый пресс-коннектор, расположенный в нижнем правом углу экранировки материнской платы.

Используйте крестовую отвёртку, чтобы выкрутить шесть винтов 4.0 мм, фиксирующих экранировку материнской платы.

Если эти винты ранее не снимались, они могут быть трудно отвинчиваемы, так как на резьбе нанесён фиксатор.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место.

Используйте пинцет, чтобы приподнять экранировку материнской платы.

Будьте осторожны при обращении с экранировкой материнской платы — её кромки тонкие и острые.

Возьмите экранировку материнской платы пальцами.

Оторвите катушку беспроводной зарядки и снимите её с устройства.

Катушка беспроводной зарядки приклеена к устройству лёгким клеем.

Используйте острие лопаточки, чтобы приподнять пресс-коннектор аккумулятора и безопасно отключить батарею перед продолжением ремонта.

Используйте крестовую отвёртку, чтобы выкрутить пять винтов 4.0 мм, фиксирующих динамик к рамке.

Вставьте острие лопаточки в отверстие, отмеченное треугольником, с левой стороны динамика.

С помощью лопаточки приподнимите и ослабьте левую сторону динамика.

Вставьте заострённый конец лопатки в отверстие, отмеченное треугольником, на правой стороне динамика.

Используйте лопатку, чтобы приподнять и отсоединить динамик от рамы.

Динамик закреплён на раме защёлками вдоль его нижнего края.

Используйте пинцет, чтобы поддеть и вынуть динамик.

Используйте заострённый конец лопатки, чтобы отключить вторичный соединительный кабель от дочерней платы.

Используйте заострённый конец лопатки, чтобы отключить основной соединительный кабель от дочерней платы.

Используйте отвертку Phillips, чтобы выкрутить винт 3,0 мм, крепящий дочернюю плату к раме.

Дочерняя плата прилегает к раме тремя пружинными контактами вдоль её нижнего края.

Вставьте заострённый конец лопатки под правую сторону дочерней платы возле стойки винта.

Используйте лопатку, чтобы приподнять и отсоединить дочернюю плату от рамы.

Под дочерней платой находятся небольшие поверхностно-монтируемые компоненты. Вставляйте лопатку только на необходимую глубину, чтобы не повредить компоненты.

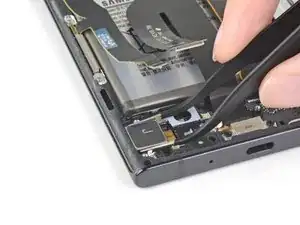

Используйте пинцет, чтобы поддеть и вынуть дочернюю плату.

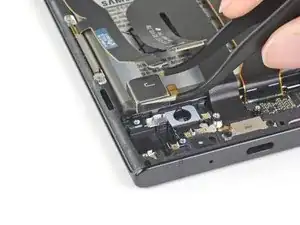

Не царапайте медные контактные площадки, прикреплённые к моторчику вибрации. Это может повлиять на его работоспособность.

Чёрный материал на верхней части моторчика вибрации легко повреждается. Избегайте царапин.

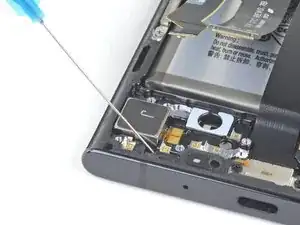

Капните несколько капель высококонцентрированного (90% или выше) изопропилового спирта в открытое пространство рядом с моторчиком вибрации.

Подождите одну минуту, чтобы изопропиловый спирт ослабил клей под моторчиком вибрации.

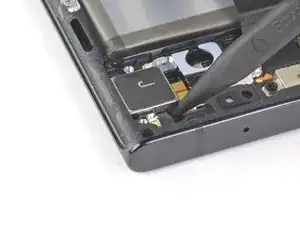

Вставьте заострённый конец лопатки под моторчик вибрации.

Подденьте моторчик вибрации, чтобы ослабить клей, фиксирующий его к раме.

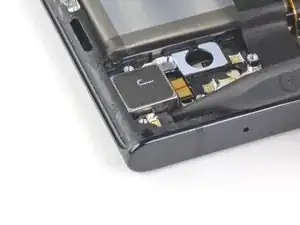

Используйте пинцет, чтобы поддеть и вынуть моторчик вибрации.

Если моторчик вибрации не выходит из рамы легко, нанесите ещё несколько капель изопропилового спирта и дождитесь ослабления клея. Повторяйте процесс по мере необходимости.

Если в телефоне остался раствор спирта, аккуратно протрите его или дайте высохнуть на воздухе перед установкой нового моторчика вибрации.

При сборке назад следуйте этому руководству, если вы используете заранее вырезанную клейкую прокладку для крепления нового моторчика вибрации к раме.
