Замена динамика разговорного (earpiece) на Samsung Galaxy Note20 Ultra

Полностью выключите телефон перед началом разборки.

Разогрейте iOpener и приложите его к левой стороне задней крышки на одну минуту.

Можно также использовать фен, термофен или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — экран и внутренний аккумулятор чувствительны к воздействию температуры.

Прикрепите присоску к разогретому краю задней крышки как можно ближе к краю.

Если заднее стекло сильно треснуло, его можно закрыть слоем прозрачной упаковочной ленты, чтобы присоска могла держаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить к разбитой панели суперклеем.

Сильно и равномерно потяните присоску вверх, чтобы сформировать зазор между задней крышкой и рамой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно разогрейте край и попробуйте снова.

Вставьте медиатор (opening pick) в образовавшийся зазор.

Не вставляйте медиатор более чем на 5 мм внутрь телефона — вы рискуете повредить внутренние компоненты.

Проведите медиатором вдоль левого края в направлении нижнего левого угла, чтобы прорезать клей.

Оставьте медиатор вставленным в нижнем левом углу, чтобы клей снова не запечатался.

При резке клея не вставляйте медиатор более чем на 5 мм внутрь телефона — вы рискуете повредить внутренние компоненты.

Повторите процесс нагрева и резки клея по трем оставшимся сторонам задней крышки.

Можно вставлять каждый новый медиатор в зазоры, созданные медиаторами, оставленными в каждом углу.

По мере продвижения оставляйте медиатор в каждом углу, чтобы клей не запечатывался снова.

Проведите медиатором взад-вперед по периметру телефона, чтобы освободить пропущенный клей. При необходимости повторно разогрейте упрямые участки клея.

Поднимите заднюю крышку вертикально вверх, чтобы снять её.

Используйте заострённый конец лопатки (spudger), чтобы поддеть и отключить соединитель беспроводной зарядной катушки с защёлкой.

Старайтесь поддевать только под краем разъёма, чтобы не повредить сам гнездо и окружающие компоненты.

Для повторного подключения таких же защёлкивающихся разъёмов аккуратно совместите и прижмите одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте по центру. Если разъём смещён, контакты могут погнуться и получить необратимое повреждение.

Используйте заострённый конец лопатки, чтобы поддеть и отключить белый защёлкивающийся разъём, расположенный в правом нижнем углу экрана-защитного кожуха материнской платы.

Используйте крестовую отвертку, чтобы выкрутить шесть винтов длиной 4.0 мм, крепящих экран-защитный кожух материнской платы.

Если эти винты ранее не снимались, их может быть трудно выкрутить — на резьбе может быть фиксатор резьбы.

В ходе ремонта следите за каждым винтом и возвращайте его на то же место, откуда он был снят.

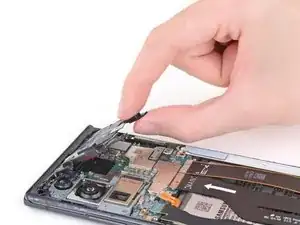

Используйте пинцет, чтобы поднять экран-защитный кожух материнской платы.

Будьте осторожны при обращении с экран-защитным кожухом — его кромки тонкие и острые.

Возьмите экран-защитный кожух пальцами.

Отделите беспроводную зарядную катушку, поддев и оттянув её от корпуса устройства, чтобы снять её.

Беспроводная зарядная катушка приклеена к устройству слабо.

Используйте заострённый конец лопатки, чтобы поддеть и отключить защёлкивающийся разъём аккумулятора, чтобы безопасно отключить аккумулятор перед дальнейшими работами.

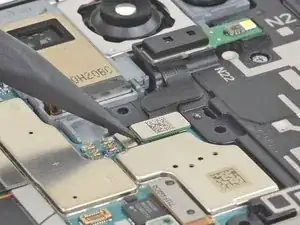

Используйте заострённый конец лопатки, чтобы поддеть и отключить защёлкивающийся разъём лазерного AF-сенсора.

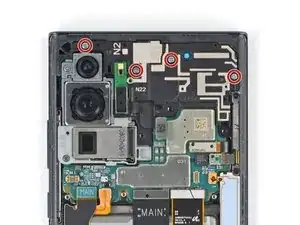

Используйте крестовую отвертку, чтобы выкрутить четыре винта длиной 4.0 мм, крепящих разговорный динамик.

Вставьте заострённый конец лопатки в отверстие, отмеченное небольшим треугольником, на правой стороне разговорного динамика.

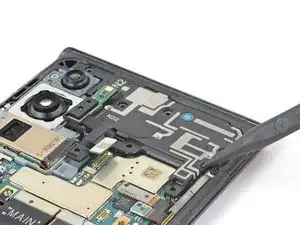

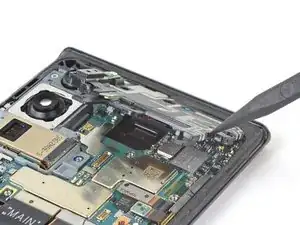

Используйте лопатку, чтобы поддеть и ослабить разговорный динамик относительно корпуса.

Разговорный динамик защёлкивается в корпусе по верхнему краю.

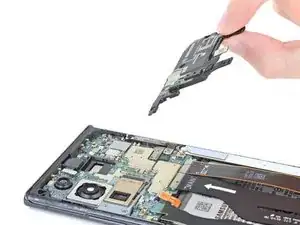

Поднимите и снимите динамик разговорного телефона.

Лазерный датчик автофокусировки закреплён на динамике разговорного телефона слабым клеем.

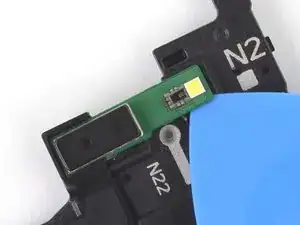

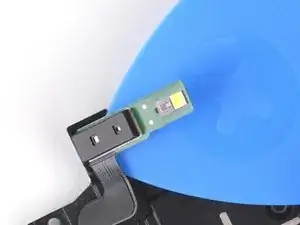

Вставьте медиатор для вскрытия в зазор под правой стороной лазерного датчика автофокусировки.

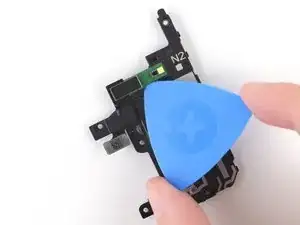

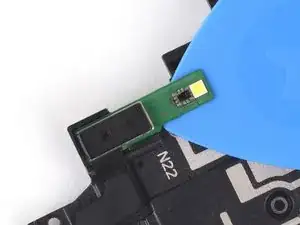

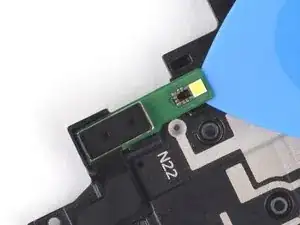

Сдвиньте медиатор к верхней части лазерного датчика автофокусировки, чтобы начать разрезать клей.

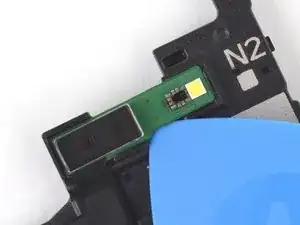

Просуньте медиатор под верхнюю часть лазерного датчика автофокусировки, чтобы разрезать клей.

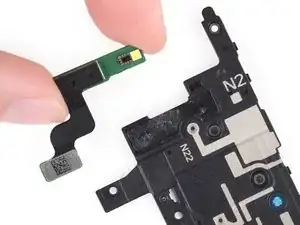

Снимите лазерный датчик автофокусировки.

При повторной сборке следуйте этому руководству, если вы используете заранее вырезанную клейкую прокладку для закрепления нового лазерного датчика автофокусировки на динамике разговорного телефона.

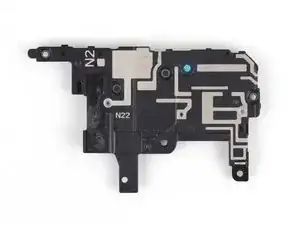

Остался только динамик разговорного телефона.
