Замена кнопки питания/громкости Motorola Moto Z2 Force

Вставьте конец инструмента извлечения SIM-карты в отверстие фиксатора SIM-карты в верхней части телефона.

Нажмите на инструмент извлечения SIM-карты, пока лоток для SIM-карты слегка не выйдет из устройства.

Извлеките лоток для SIM-карты из телефона.

При отделении боковых сторон сборки экрана от рамы устройства необходимо освободить пять металлических защёлок, которые её фиксируют.

Три из этих защёлок расположены на левой стороне устройства, и две — на правой стороне.

Вам нужно аккуратно пройти по этим защёлкам инструментом для вскрытия, чтобы полностью их освободить.

Вы можете аккуратно провести инструмент для вскрытия вокруг этих защёлок, либо оставить инструмент на одной стороне защёлки, одновременно приподнимая другую сторону вторым инструментом.

Вставьте инструмент Джимми или другой металлический инструмент между правой стороной пластикового дисплея и металлической рамой, возле боковых кнопок телефона.

Может потребоваться значительное усилие. Вставьте инструмент как можно глубже в зазор, следя за тем, чтобы не поцарапать корпус устройства.

Наклоняйте инструмент Джимми вниз, одновременно продолжая вдвигать его глубже в зазор, чтобы приподнять правую сторону сборки экрана.

Поскольку дисплей на верхней части сборки экрана гибкий и закреплён лишь небольшим количеством клея, вы можете случайно приподнять только дисплей, а не всю сборку целиком. В этом случае извлеките инструмент и повторите попытку, на этот раз оказывая большее усилие вниз, чтобы добраться под всю сборку.

Убедитесь, что инструмент располагается под всей сборкой экрана, а не только под дисплеем. При правильном выполнении тонкая серебристая металлическая средняя рама должна подняться вместе с пластиковым дисплеем (как показано на изображении).

Не вынимая инструмент Джимми, вставьте инструмент для вскрытия под серебристую среднюю раму, поверх инструмента Джимми в том же месте.

Извлеките инструмент Джимми.

Перемещайте инструмент для вскрытия вдоль всей правой стороны устройства, чтобы освободить защёлки и клей, фиксирующие сборку экрана.

При отделении нижней части правого края вы должны встретить две упомянутые ранее металлические защёлки. Если вы их не видите или не чувствуете, то отсоединяете лишь верхнюю часть сборки! В таком случае прижмите экран обратно на место и повторите процесс удаления экрана с самого начала.

После того как правый край сборки экрана будет отделён, проведите инструментом для вскрытия вокруг нижнего правого угла устройства, чтобы он оказался под нижним краем сборки.

Перемещайте инструмент вдоль всего нижнего края телефона, разрезая клей, которым закреплена сборка экрана, и освобождая пластиковые защёлки.

Эти пластиковые защёлки должны отрываться значительно легче, чем металлические, которые вы освобождали ранее.

Оставьте инструмент под нижним краем сборки экрана, чтобы она не приклеилась обратно к раме. Перейдите к следующему шагу, используя новый инструмент.

При отделении левой стороны сборки экрана будьте осторожны, чтобы не зацепить кабель дисплея, расположенный на левом краю в нижней части экрана.

Вставьте другой инструмент для вскрытия под нижний край сборки экрана и проведите им вокруг нижнего левого угла устройства, чтобы он оказался под левым краем сборки.

Перемещайте инструмент вдоль всего левого края телефона, чтобы освободить металлические защёлки и клей, фиксирующие сборку экрана.

Как и ранее, убедитесь, что вы отделяете всю сборку целиком, определив три металлические защёлки на правом крае устройства.

Проведите инструментом вдоль верхнего края сборки экрана, разрезая весь клей по краю.

Следите за тем, чтобы не вводить инструмент глубже чем примерно 4 мм за край дисплея, чтобы не повредить переднюю сенсорную решётку.

Рядом с верхним краем экранного блока расположено два крупных участка клея, но за пределы уже разрезанных 4 мм выходит ещё больше клея.

Массив датчиков и кабель спереди огибают правый участок клея сверху и справа, поэтому поддевание или разрезание клея сверху или с правого края может повредить кабель. В следующих шагах описано, как отделить клей с левого края.

Нанесите небольшое количество изопропилового спирта высокой концентрации (>90%) под левый край экранного блока, рядом с верхней частью устройства.

Установите устройство вертикально на правый край на ~5 минут, чтобы спирт проник в клей и ослабил его.

Вставьте открывалку как можно глубже под верхний левый угол экранного блока, чтобы прорезать левый участок клея.

Медленно и осторожно вставьте плоский конец лопатки под левый край экранного блока. Постепенно углубляйте её, чтобы приподнять верхний край блока и освободить правый участок клея.

При необходимости добавляйте изопропиловый спирт, но не используйте его чрезмерно, так как он может растворить другие клеевые соединения внутри устройства, которые должны оставаться липкими. Перед продолжением дайте добавленному спирту время проникнуть в клей.

Приподнимайте блок только настолько, чтобы просунуть лопатку и разъединить клей. Блок всё ещё прикреплён к корпусу телефона с помощью кабеля дисплея, и чрезмерное поддевание левой стороны может его повредить.

Поднимите экранный блок с правого края и откиньте его вверх. Он всё ещё прикреплён к корпусу телефона в нижней левой части, поэтому пока не отсоединяйте его полностью.

Если экранный блок остаётся на месте, разрезайте клей столько раз, сколько потребуется.

Используйте пинцет, чтобы снять чёрную ленту, закрывающую разъём батареи.

Постарайтесь сохранить эту ленту целой и использовать её при сборке.

Используйте лопатку, чтобы приподнять фиксирующую скобу на ZIF-разъёме кабеля дисплея.

Используйте пинцет, чтобы извлечь ленточный кабель дисплея из разъёма.

Снимите экранный блок.

При сборке устройства убедитесь, что подключили дисплей, включили устройство и проверили все функции перед тем, как закрывать корпус и запечатывать его.

Во время сборки остановитесь здесь и замените клей по краям дисплея, если вы повторно используете экранный блок.

После закрытия устройства положите на него что-нибудь тяжёлое, например одну-две книги, на 30–60 минут. Это обеспечит надёжное приклеивание.

Используйте пинцет, чтобы снять две чёрные ленты, фиксирующие батарею.

Следите за тем, чтобы ленты остались целыми и их можно было использовать повторно.

Хотя это и не критично, лента помогает отводить тепло от батареи. Сама она больше не приклеится, но если кусочки ленты в основном остались целыми, повторно прикрепите их с помощью клея при сборке.

Используйте открывалку, чтобы приподнять небольшую чёрную планку, закрывающую разъём батареи. Она фиксируется небольшим количеством клея.

Используйте пинцет или пальцы, чтобы снять планку.

Используйте лопатку, чтобы приподнять и отключить разъём батареи.

Выкрутите три винта T4 длиной 1,7 мм, крепящих динамик.

Используйте нейлоновую лопатку, чтобы поднять и снять динамик с корпуса телефона.

Вставьте плоский конец нейлоновой лопатки в сторону задней камеры, ближайшую к батарее.

Подденьте камеру, нажимая вниз на лопатку, пока камера не выскочит.

Вставьте плоский конец нейлоновой лопатки под чёрную защёлку.

Откройте защёлку, потянув её вверх нейлоновой лопаткой.

Отделите заднюю камеру от платы, аккуратно потянув вниз к нижнему краю телефона.

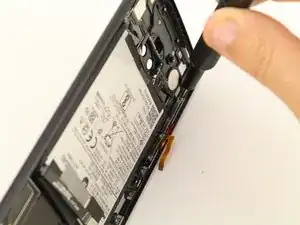

Используя лопатку, поднимите планку на ZIF-разъёме, соединяющим ленточный кабель с кнопками управления.
