Замена разъёма для наушников Motorola Moto Z2 Play

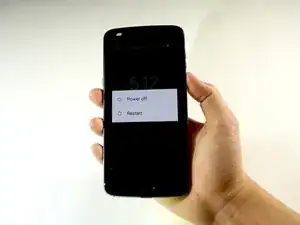

Выключите телефон перед выполнением любых операций по замене.

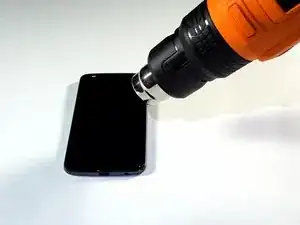

Нагрейте края экрана Motorola Moto Z2 Play в течение двух–трёх минут тепловой пушкой. Установите температуру на 85 градусов Цельсия и следите, чтобы не удерживать пушку в одной точке слишком долго, чтобы не повредить ЖК‑панель из‑за перегрева. Экран должен быть очень тёплым, но не обжигающим на ощупь. При необходимости повторно нагрейте.

Если экран треснул, наклейте прочную клейкую ленту поверх экрана, чтобы избежать дальнейшего разрушения стекла и порезов.

Если у вас нет тепловой пушки, можно использовать фен для волос.

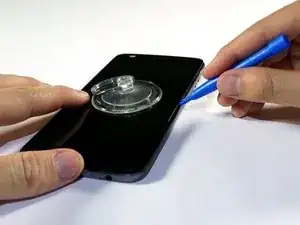

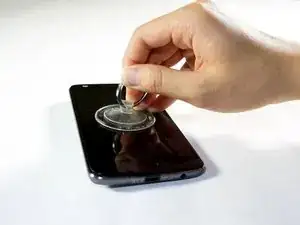

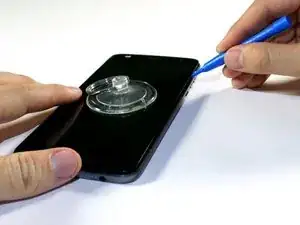

Поместите присоску в центре экрана и прижмите её.

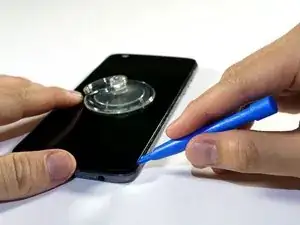

Подденьте экран, зафиксировав пластиковый открывающий инструмент под экраном у разъёма для зарядки.

Продвигайтесь по периметру экрана пластиковым открывающим инструментом.

При поддевании возле верхнего‑правого и нижнего‑правого углов будьте осторожны, не поддёвывайте слишком глубоко, чтобы не повредить кабель дисплея.

Выполняйте эти шаги аккуратно, поскольку экран хрупкий и легко может треснуть. Если экран сопротивляется, повторно нагрейте клей тепловой пушкой.

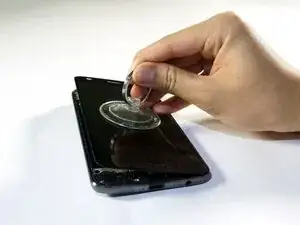

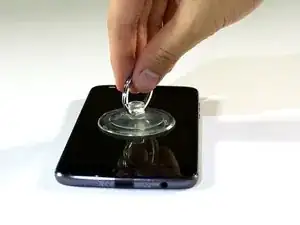

Используйте присоску, чтобы приподнять экран слева направо.

Если у вас нет присоски, зажмите под экран плоскую лопатку или пластиковую карту и медленно приподнимайте.

Если приподнимать экран не слева направо, можно повредить внутренние провода телефона.

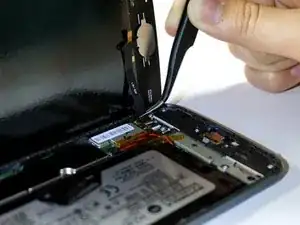

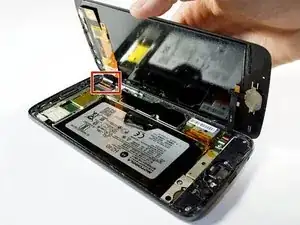

Найдите ленточный разъём в верхнем правом углу телефона.

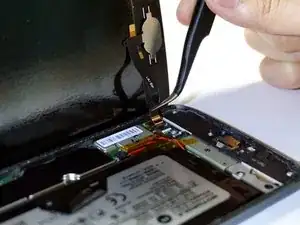

Осторожно подденьте чёрную фиксирующую планку пластиковым открывающим инструментом.

Снимите ленточные провода, вытащив их из разъёма пинцетом.

Фиксирующая планка — это маленькая чёрная планка на ZIF‑разъёме дигитайзера.

После установки ленточного провода обязательно опустите фиксирующую планку назад при помощи лопатки, так как замок не защёлкивается автоматически.

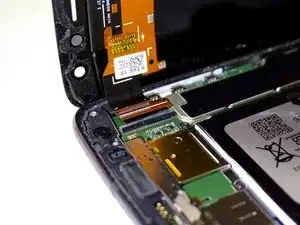

Найдите ленточный кабель внизу справа телефона.

Если присутствует, снимите каптон‑ленту (оранжевую), закрывающую разъём кабеля.

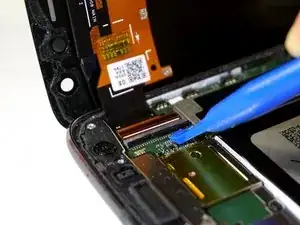

Поднимите маленькую фиксирующую защёлку на ZIF‑разъёме и с помощью пинцета вытащите кабель, выдвигая его прямо из гнезда.

Не требуется прикладывать чрезмерную силу.

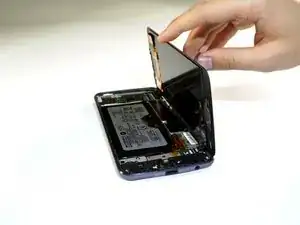

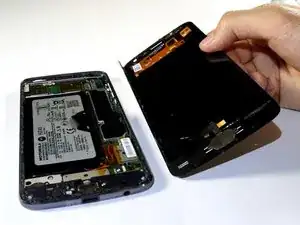

Поднимите экран с телефона, чтобы полностью отсоединить его.

Если экран не отсоединяется, вернитесь к шагам 7 и 8, чтобы убедиться, что планка разблокирована и ленточный разъём полностью отсоединён.

При сборке возможно потребуется нанести или заменить клей для дисплея на сборке экрана. Используйте наше руководство по нанесению клея для дисплея, чтобы нанести клей и снова запечатать устройство.

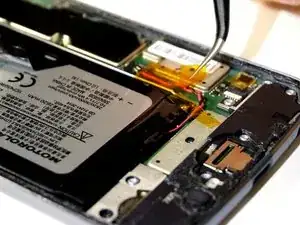

Снимите оранжевую ленту в нижнем правом углу телефона с помощью пинцета.

Не выбрасывайте ленту.

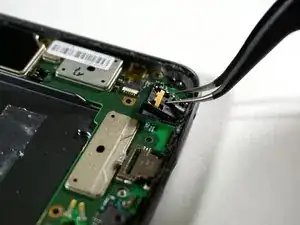

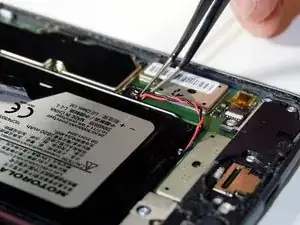

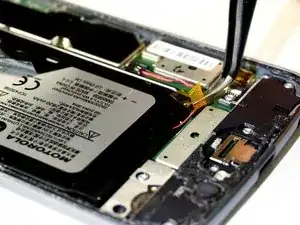

Отсоедините красный и чёрный провода батареи, поддев их пинцетом и приподняв вверх.

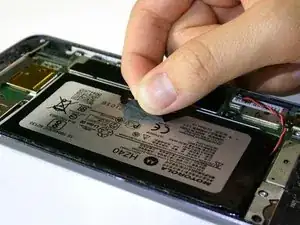

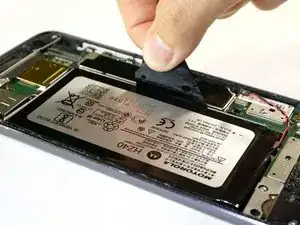

Отклейте чёрную ленту, которая расположена на батарее.

Тяните осторожно, чтобы можно было повторно использовать ленту при сборке.

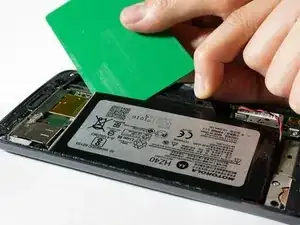

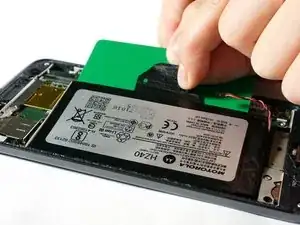

Поднимите чёрную ленту и вставьте карту под батарею.

Выравняйте карту параллельно и под батареей.

Продвигайте карту дальше под батарею.

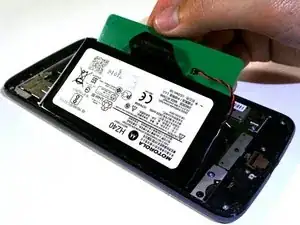

Поднимите карту, чтобы помочь отделить батарею от клея.

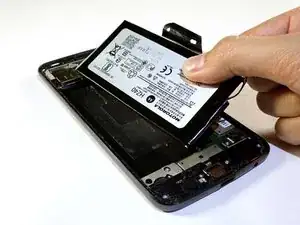

Поднимите и полностью извлеките батарею из устройства.

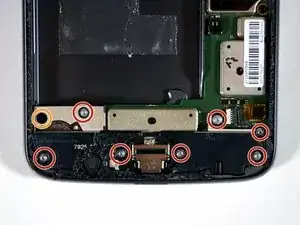

Удалите семь серебристых винтов 2.6 мм T3 Torx на чёрной крышке кабеля батареи внизу телефона с помощью отвертки, поворачивая против часовой стрелки.

Удалите один чёрный винт 3.5 мм T3 Torx на чёрной крышке кабеля батареи внизу телефона с помощью отвертки, поворачивая против часовой стрелки.

Удобно хранить винты на магнитной поверхности, чтобы не потерять их.

Подденьте крышку отсека батареи пинцетом с правой стороны, слегка приподняв крышку, чтобы отжать её.

Подденьте крышку отсека батареи пинцетом с левой стороны, слегка приподняв крышку, чтобы отжать её.

Снимите крышку отсека батареи пинцетом, крепко захватив левую сторону крышки и подняв вверх.

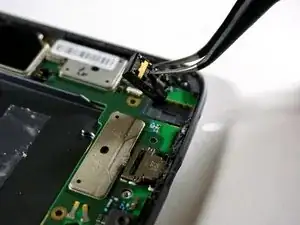

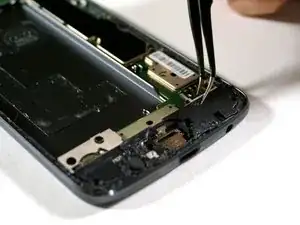

Наклоните переднюю часть чёрного аудиоразъёма вверх с помощью пинцета.

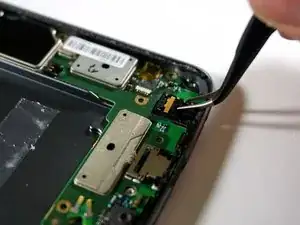

Выньте аудиоразъём из его корпуса пинцетом.

Для извлечения аудиоразъёма требуется небольшое усилие.
