Замена кнопки питания Motorola Droid RAZR HD

Перед разборкой выключите устройство, чтобы избежать повреждений или травм от электрических разрядов.

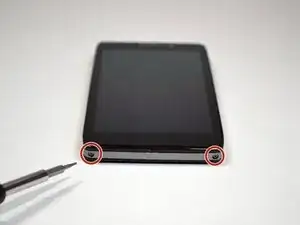

Удалите два винта 4,5 мм в нижних левом и правом углах устройства с помощью отвертки Torx T4.

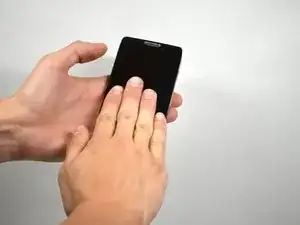

Держа устройство в руке, сдвиньте экран к верхней части телефона, пока он не отсоединится от основания корпуса.

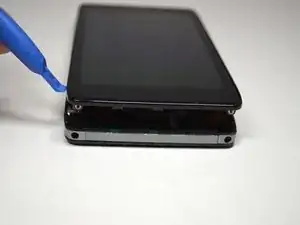

Используйте пластиковый инструмент для открытия, чтобы приподнять экран от телефона.

Не пытайтесь полностью отсоединить экран; кабели все еще подключены к устройству и могут быть повреждены.

С помощью пинцета снимите жёлтую ленту, закрывающую разъём кабеля ЖК/цифрового сенсора.

Осторожно поднимите чёрный фиксирующий язычок, чтобы освободить кабель ЖК/цифрового сенсора.

Разъём кабеля расположен в нижней правой части телефона.

Поднимите экран выше, чтобы обнаружить другой кабель в верхней части устройства, соединяющий материнскую плату с экраном.

Этот разъём находится в верхней правой части телефона.

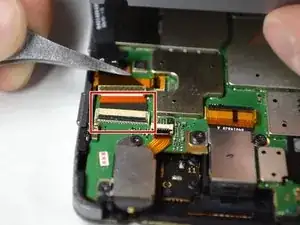

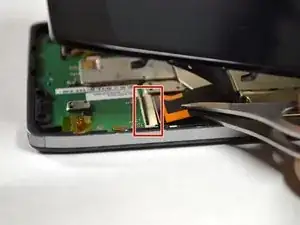

Используйте пинцет, чтобы поднять чёрную планку сверху ZIF-разъёма.

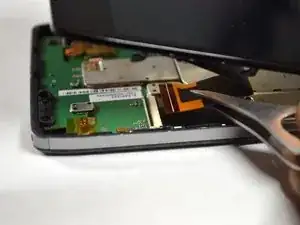

Вытяните ленточный кабель из разъёма с помощью пинцета.

Теперь, когда кабели, соединяющие экран с материнской платой, отключены, удалите экран.

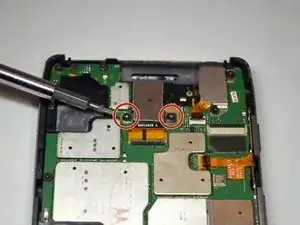

Удалите два винта 3,5 мм Torx T4, фиксирующие заднюю камеру.

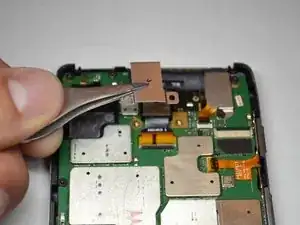

С помощью пинцета снимите металлический экран, защищающий заднюю камеру.

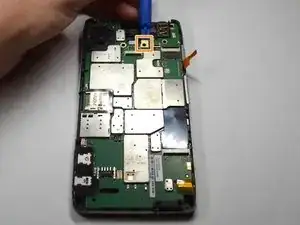

Используйте пластиковый инструмент для открытия, чтобы приподнять заднюю камеру.

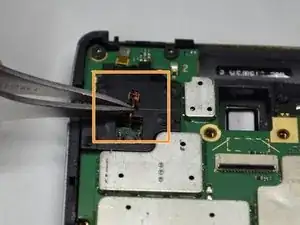

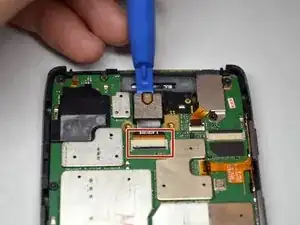

С помощью пинцета поднимите и разблокируйте чёрную планку сверху ZIF-разъёма задней камеры.

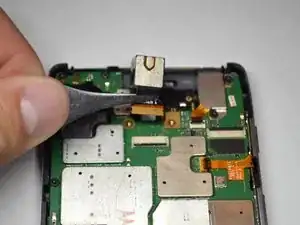

Вытяните камеру из разъёма.

Вам потребуется отключить заднюю камеру от её разъёма на материнской плате.

Удалите два винта 3,5 мм Torx T4, фиксирующие кабель/крышку разъёма наушников.

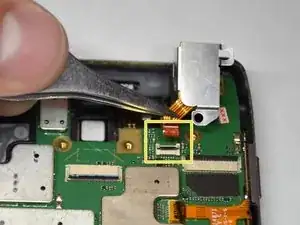

С помощью пинцета отсоедините кабель/крышку разъёма наушников и снимите её. Сам разъём наушников останется на месте.

Металлический экран прикреплён к разъёму наушников.

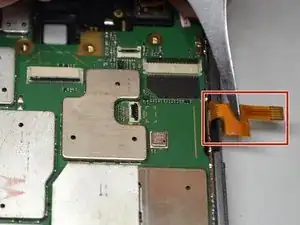

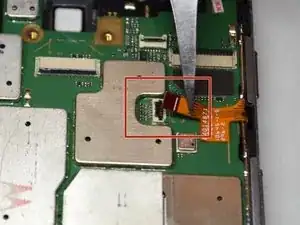

С помощью пластикового инструмента для открытия или пинцета отсоедините разъём кнопки питания.

Осторожно отодвиньте клейкую ленту кабеля пинцетом, чтобы она не мешала на материнской плате.

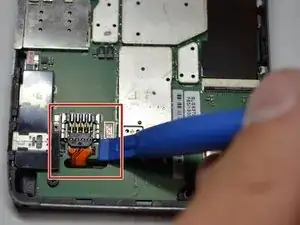

Отключите батарею от материнской платы, поддев пластиковым инструментом рядом с основанием кабеля.

Отогните кабель батареи вертикально вверх, чтобы он не мешал на материнской плате.

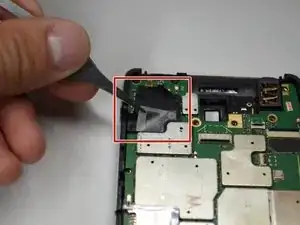

С помощью пинцета отодвиньте клейкую ленту, закрывающую разъём динамика.

С помощью пинцета отключите разъём динамика, поддев под основание разъёма.

Найдите лоток для SIM-карты/microSD на боковой стороне устройства.

Вставьте тонкий стержень, например скрепку или инструмент для извлечения SIM, в отверстие, чтобы извлечь и удалить лоток.

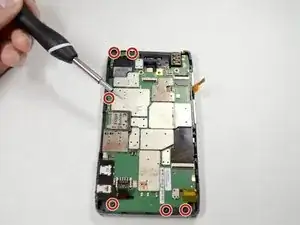

Удалите шесть винтов 3,5 мм Torx T4, фиксирующих материнскую плату к корпусу устройства.

Осторожно подденьте материнскую плату от корпуса с помощью пластикового инструмента для открытия.

Следите за препятствиями, такими как свободные кабели.

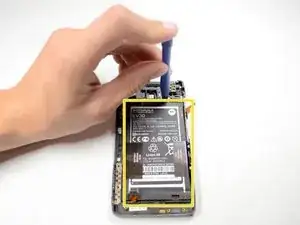

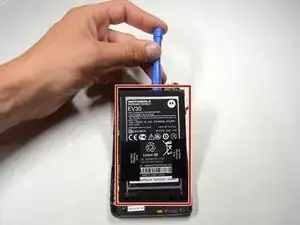

Используйте пластиковый инструмент для открытия, чтобы приподнять батарею от корпуса устройства.

Удалите батарею.

Удалите три винта 3,5 мм Torx T3, удерживающие кабель кнопок питания/громкости на боковой стороне корпуса.

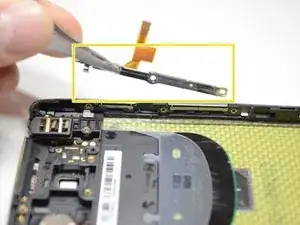

С помощью пинцета снимите гибкий кабель кнопок питания/громкости.

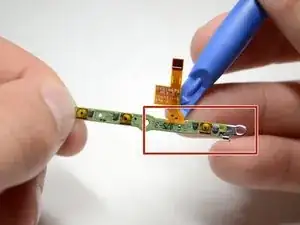

Снимите гибкий кабель с металлического кронштейна с помощью пластикового инструмента для открытия.
