Замена антенны и разъёма наушников Motorola Droid RAZR Maxx

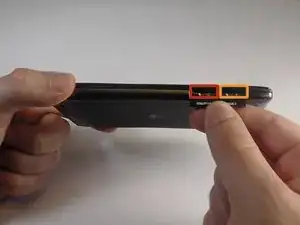

Извлеките карточку SIM.

Извлеките карту microSD.

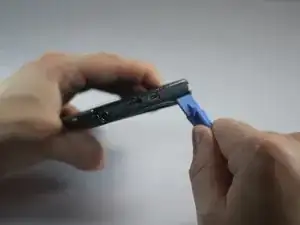

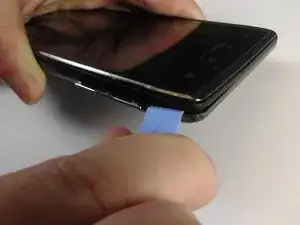

Вставьте пластиковую разделительную пластику между задней крышкой и передней частью корпуса, освобождая пластиковые защёлки корпуса телефона.

Выполняйте это вдоль правой боковой стороны задней крышки, пока не дойдёте до верхнего края.

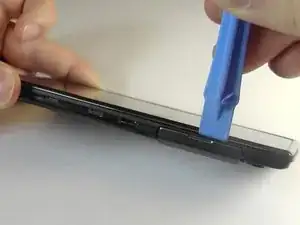

Аккуратно пройдитесь пластиковой разделительной пластикой по верхнему краю устройства, освобождая пластиковые защёлки.

Будьте осторожны при работе инструментом в верхней части устройства, поскольку пластиковый корпус очень тонкий и может легко треснуть или сломаться.

После этого продолжайте использовать инструмент, чтобы отсоединить оставшуюся боковую сторону и нижнюю часть корпуса телефона.

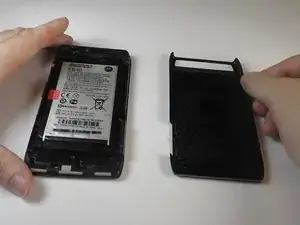

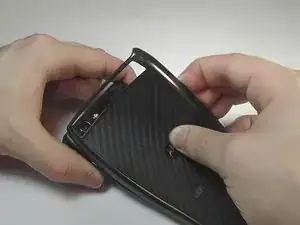

После освобождения всех пластиковых защёлок снимите заднюю крышку, отведя её от корпуса телефона.

Задняя крышка приклеена к аккумулятору с помощью большого количества клея. Для её снятия может потребоваться некоторое усилие.

Задняя крышка очень прочная и не сломается при сгибании или натяжении.

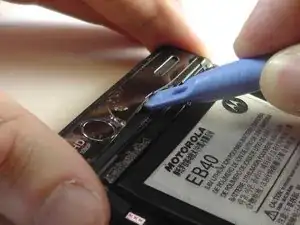

Рассмотрите верхний прямоугольный выступ, где расположена камера, и теперь используйте пластиковую разделительную пластину, чтобы снять крышку камеры.

Прижимайте пластиковую разделительную пластину к любым прилегающим щелям крышки камеры, чтобы снять её.

С помощью отвёртки с наконечниками T5 и T4 удалите серебристые винты, расположенные вокруг задней части корпуса телефона.

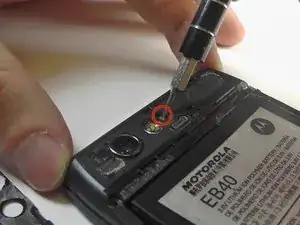

Удалите три серебристых винта T4 длиной 6,7 мм, расположенные в верхней части телефона.

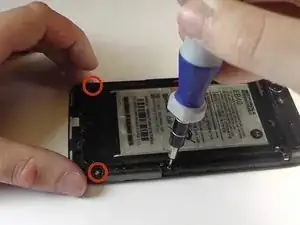

Удалите пять серебристых винтов T5 длиной 4,0 мм, расположенные в средней части телефона.

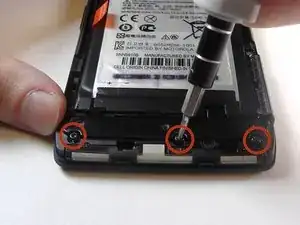

С помощью наконечника T4 удалите три чёрных винта длиной 4,5 мм, расположенных в нижней части телефона.

Вставьте пластиковую разделительную пластину между задним корпусом и сборкой материнской платы.

Используя пластиковую разделительную пластину, аккуратно пройдитесь по периметру телефона, освобождая пластиковые защёлки.

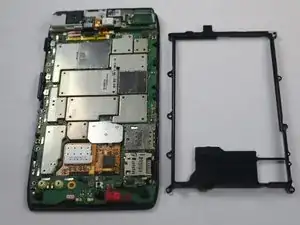

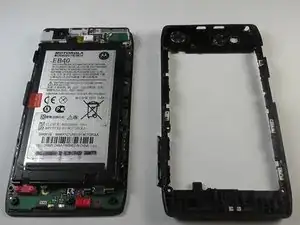

Аккуратно снимите задний корпус с сборки материнской платы.

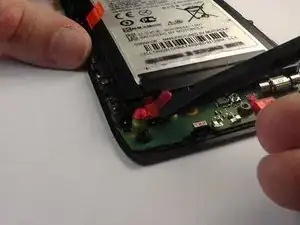

Используя кончик лопатки, снимите красный силиконовый кожух с винтов клеммы аккумулятора.

Удалите два винта Torx T5 длиной 3,3 мм, крепящих клемму аккумулятора.

Возьмитесь за красную язычок для извлечения аккумулятора и вытащите аккумулятор.

Между аккумулятором и сборкой материнской платы может находиться клей.

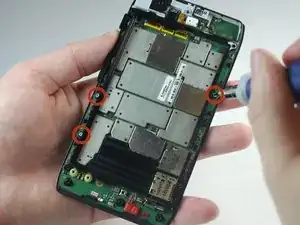

С помощью наконечника T5 удалите серебристые винты, расположенные вокруг металлического шасси.

Удалите три серебристых винта T5 длиной 3,5 мм, расположенных в средней части телефона.

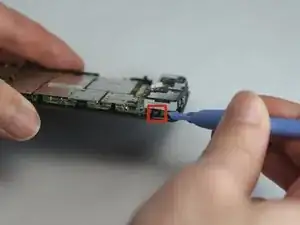

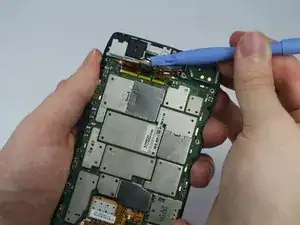

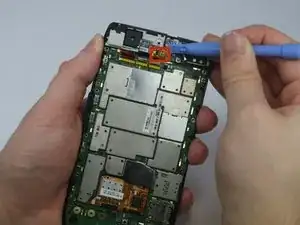

Используя пластиковую разделительную пластину, аккуратно поднимите микрофон из посадочного места.

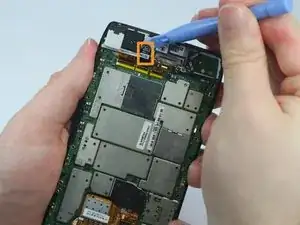

Используя пластиковую разделительную пластину, аккуратно поднимите фронтальную камеру из посадочного места.

Будьте осторожны, не отсоедините и не потяните эти устройства.

Прежде чем антенна и разъём наушников полностью снялись, необходимо освободить четыре защёлки, расположенные в верхней и боковых частях телефона.

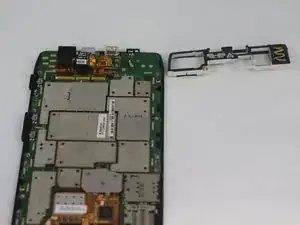

Используя пластиковую разделительную пластину, аккуратно отсоедините блок антенны и разъёма наушников от сборки материнской платы.
