Замена динамика Motorola Droid RAZR M

Откройте маленький защёлкнутый лючок на левой стороне устройства, аккуратно приподняв его пальцем, чтобы получить доступ к слотам для SIM-карты и microSD.

Если в слотах есть карты, извлеките их, чтобы не повредить при разборке телефона. В нашем устройстве карт нет.

Закройте лючок после извлечения карт.

Удалите шесть винтов Torx T3 длиной 4 мм. По три винта с каждой стороны устройства.

Подденьте пластиковый инструмент для открытия под нижний край телефона, чтобы отсоединить маленькую пластиковую крышку под логотипом Verizon.

Для снятия этой детали потребуется усилие. Обходите нижние углы, чтобы освободить две защёлки, удерживающие деталь.

Маленькие пластиковые защёлки могут сломаться при снятии. Будьте осторожны, чтобы не повредить их, но для отсоединения потребуется усилие.

После отсоединения пластиковой крышки снимите деталь пальцами.

Удалите три винта Torx T4. Три винта находятся в нижней части устройства.

Используя пластиковый инструмент для открытия, оторвите серебристую пластину Motorola в верхней части телефона. Под ней находится значительное количество клея, поэтому возможно придётся работать под разными углами.

Как только удастся подвести под неё палец, оттяните серебристую пластину.

Удалите два винта Torx T4 длиной 7 мм в верхней части устройства.

При отделении передней части от задней не разъединяйте их полностью. Между частями проходит плоский оранжевый кабель, который будет отключён на следующем шаге.

Отщёлкните две внутренние защёлки в верхних углах устройства и две защёлки в нижних углах.

Проведите пластиковым инструментом по краю по всему периметру устройства, чтобы отделить переднюю часть телефона от задней.

Внизу передней сборки находится маленькая чёрная пластиковая полоска. Не беспокойтесь, если она отвалится; просто защёлкните её обратно и продолжайте.

Как ракушка, медленно откройте устройство сверху. Откройте остальную часть устройства медленно, следя за плоским оранжевым кабелем, соединяющим плату и переднюю сборку.

Разъедините защёлку в нижнем левом углу, подставив пластиковый инструмент под конец оранжевого кабеля, подключённого к плате. Поднимите аккуратно.

Когда защёлка будет разъединена, отделите переднюю сборку от остальной части телефона.

Держа переднюю сборку в руках, аккуратно приподнимите плоский оранжевый кабель от серебристой подложки. Динамик прикреплён к серебристой пластине.

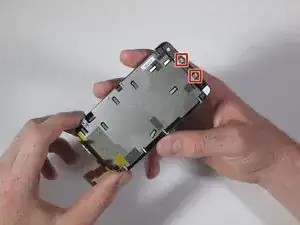

По обе стороны динамика находятся две маленькие металлические направляющие, фиксирующие динамик к дисплею — они отмечены красными квадратами.

Под динамиком в верхней части серебристой пластины также есть небольшое количество клея.

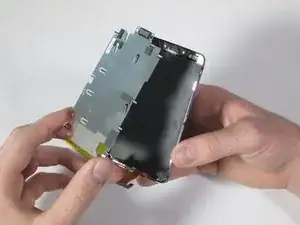

Осторожно приподнимите серебристую пластину из металлических направляющих и отведите её от дисплея.
