Замена передней сборки Motorola Droid RAZR M
Это руководство поможет удалить переднюю сборку Motorola Droid RAZR M, чтобы получить доступ к внутренним компонентам телефона. В конце руководства телефон будет разделён на две части: передняя сборка с дисплеем и слуховым динамиком и задняя сборка с аккумулятором, платой и другими оставшимися компонентами.
Шаг 1
Откройте небольшой защёлку на левой стороне устройства, аккуратно приподняв её пальцем, чтобы открыть слоты для SIM-карты и microSD-карты.
Если какая-либо из этих карт установлена, извлеките её, чтобы избежать повреждений при разборке телефона. В нашем устройстве ни одна карта не установлена.
Закройте защёлку после извлечения карт.
Шаг 2

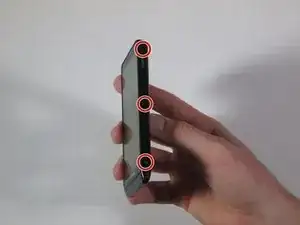

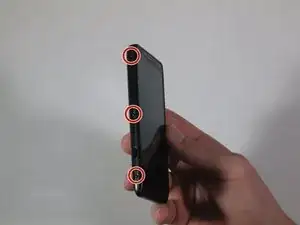

Удалите шесть винтов T3 Torx длиной 4 мм. По три винта с каждой стороны устройства.
Шаг 3

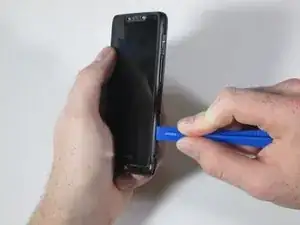

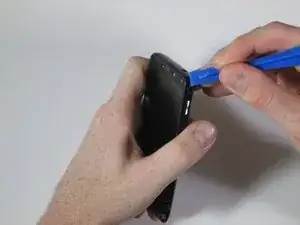

Просуньте пластиковый инструмент для вскрытия под нижний край телефона, чтобы отсоединить небольшую пластиковую накладку под логотипом Verizon.
Для удаления этой детали потребуется усилие. Работайте по углам снизу, чтобы отщёлкнуть два крючка, удерживающие деталь на месте.
Небольшие пластиковые крючки могут сломаться при снятии. Будьте осторожны, чтобы не повредить их, но для освобождения нужен значительный усилие.

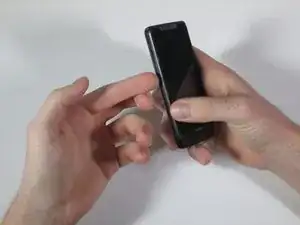

После отсоединения пластиковой накладки оттяните её пальцами.
Шаг 4

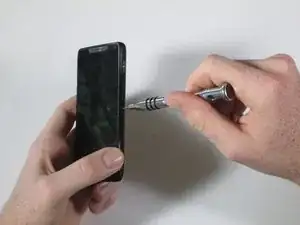

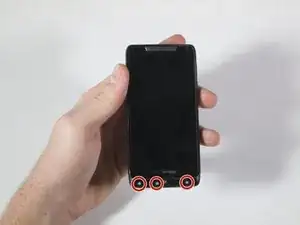

Удалите три винта T4 Torx. Они расположены внизу устройства.
Шаг 5

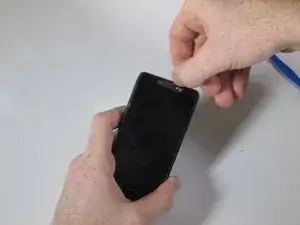

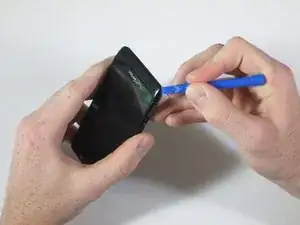

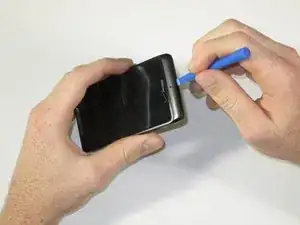

С помощью пластикового инструмента для вскрытия отогните серебристую пластину Motorola в верхней части телефона. Под ней много клея, поэтому, возможно, придётся поддевать её с разных углов.
Как только удастся просунуть палец под пластину, оттяните её.
Шаг 6

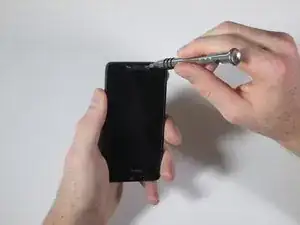

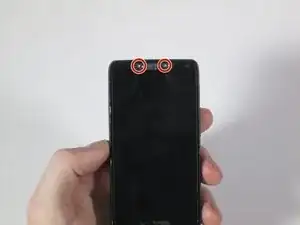

Удалите два винта T4 Torx длиной 7 мм в верхней части устройства.
Шаг 7
При отделении передней части от задней не разводите части полностью. Между ними проходит плоский оранжевый шлейф, который будет отключён на следующем шаге.
Разомкните два внутренних зажима, расположенных в верхних углах устройства, и два зажима в нижних углах.

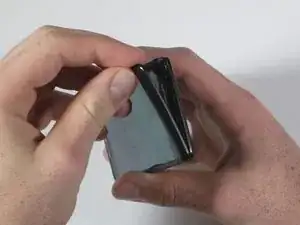

Проведите пластиковым инструментом по всему периметру устройства, чтобы отжать переднюю панель от задней.
В нижней части передней сборки находится небольшой чёрный пластиковый элемент. Не беспокойтесь, если полоска отвалится; просто защёлкните её обратно и продолжайте работу.
Шаг 8
Как в раковине, медленно откройте устройство с верхней части. Продолжайте открывать медленно, учитывая плоский оранжевый шлейф, соединяющий плату с передней сборкой.

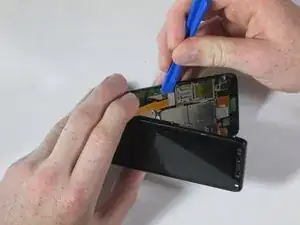

Разомкните защёлку в нижнем левом углу, поддев кончик оранжевого шлейфа у платы пластиковым инструментом. Поднимите аккуратно.

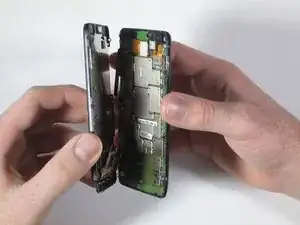

После размыкания защёлки отделите переднюю сборку от остальной части телефона.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
