Замена аккумулятора Motorola Droid RAZR M

Откройте небольшую защёлку слева от устройства, аккуратно приподняв её пальцем, чтобы открыть доступ к слотам для SIM-карты и карты microSD.

Если эти карточки установлены, извлеките их, чтобы не повредить при разборке телефона. В нашем устройстве карточек нет.

Закройте защёлку после извлечения карточек.

Выкрутите шесть винтов T3 Torx длиной 4 мм. По три винта расположены с каждой стороны устройства.

Подденьте пластиковой лопаткой нижнюю кромку телефона, чтобы отделить небольшую пластиковую накладку под логотипом Verizon.

Для снятия накладки потребуется некоторое усилие. Пройдитесь по нижним углам, чтобы освободить два фиксатора, удерживающих деталь.

Маленькие пластиковые фиксаторы могут сломаться при снятии. Будьте осторожны, чтобы не повредить их, хотя потребуется некоторое усилие, чтобы их отсоединить.

После отсоединения пластины потяните её пальцами в сторону.

Выкрутите три винта T4 Torx, расположенных в нижней части устройства.

Пластиковой лопаткой подденьте серебристую панель Motorola в верхней части телефона. Под ней нанесён значительный слой клея, поэтому может потребоваться поддевать её под разными углами.

Как только удастся просунуть палец под панель, потяните её в сторону.

Выкрутите два винта T4 Torx длиной 7 мм в верхней части устройства.

При отделении передней панели от задней не разводите их полностью в стороны. Между ними подсоединён плоский оранжевый шлейф, который будет отключен на следующем шаге.

Разъедините два внутренних фиксатора, расположенных в верхних углах устройства, и два фиксатора в нижних углах.

Пройдитесь пластиковой лопаткой по периметру всего устройства, чтобы отделить переднюю панель от задней крышки.

В нижней части передней панели находится небольшой чёрный пластиковый элемент. Если полоска отпадёт, не беспокойтесь — просто вставьте её обратно на место и продолжайте работу.

Медленно раскройте устройство сверху, как ракушку. Осторожно продолжайте открывать, помня о плоском оранжевом шлейфе, соединяющем материнскую плату и переднюю панель.

Отсоедините защёлку в левом нижнем углу, вставив конец пластиковой лопатки под оранжевый шлейф, подключённый к материнской плате. Аккуратно поднимите.

После отсоединения защёлки полностью отделите переднюю панель от остальной части телефона.

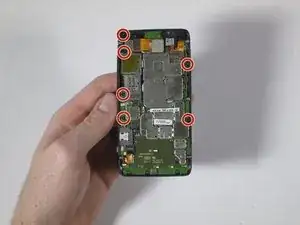

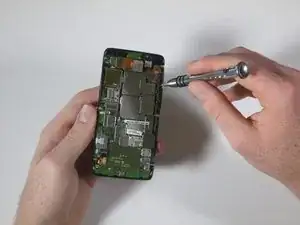

Выкрутите шесть винтов T5 Torx длиной 4 мм, расположенных по внешнему краю материнской платы.

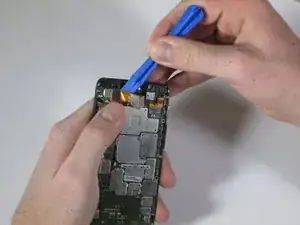

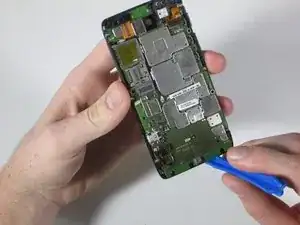

Отсоедините защёлку в левом нижнем углу, поддев её снизу пластиковой лопаткой.

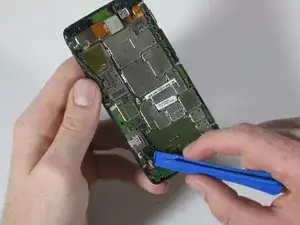

Отсоедините защёлку в левом верхнем углу, поддев её снизу пластиковой лопаткой.

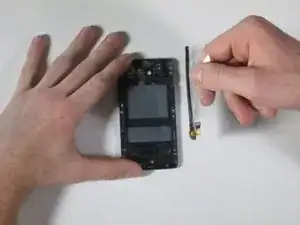

При отсоединении защёлки полностью извлеките заднюю камеру. Она выскользнёт из своего разъёма на материнской плате.

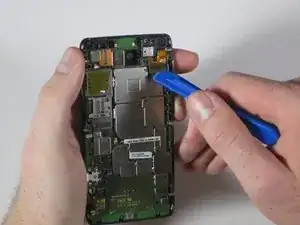

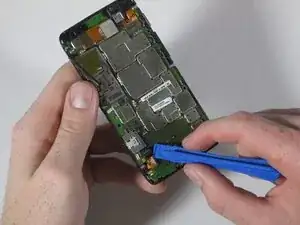

Отсоедините защёлку в правом верхнем углу, поддев её снизу пластиковой лопаткой.

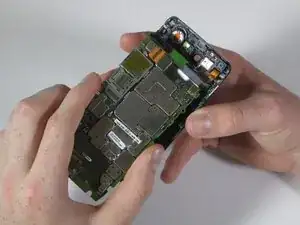

Вставьте пластиковую лопатку между материнской платой и задней крышкой, затем приподнимите нижнюю часть материнской платы.

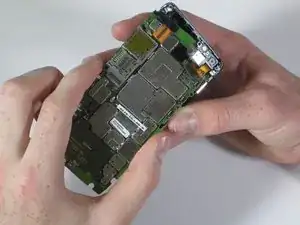

Аккуратно потяните материнскую плату вниз и извлеките её из задней крышки.

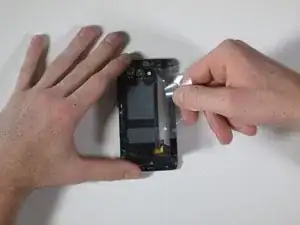

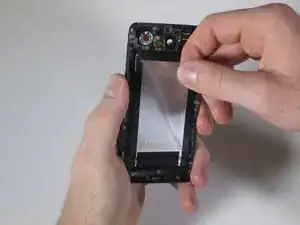

Отогните пластиковую пленку от лицевой стороны аккумулятора.

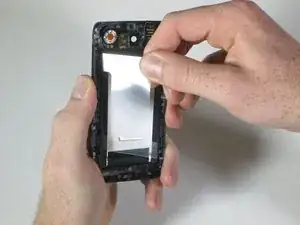

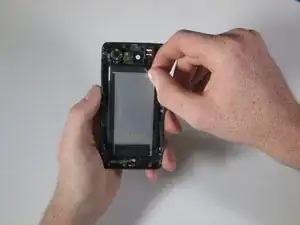

Потяните за пластик, чтобы извлечь аккумулятор из задней части корпуса.

Аккумулятор закреплён клеем, поэтому потребуется приложить значительное усилие.

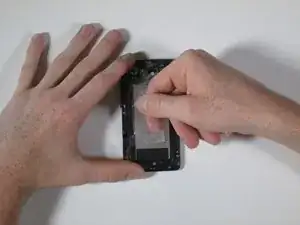

При извлечении аккумулятора удерживайте левой рукой левый край задней части корпуса.
