Замена разъема для наушников Motorola Droid RAZR M

Откройте маленькую защелку на левой стороне устройства, аккуратно приподняв её пальцем, чтобы открыть слоты для SIM-карты и microSD-карты.

Если одна из этих карт установлена, извлеките её, чтобы не повредить при разборке телефона. На нашем устройстве карты отсутствуют.

После извлечения двух карт закройте защелку.

Выкрутите шесть винтов T3 Torx длиной 4 мм. По три винта расположено с каждой стороны устройства.

Проведите пластиковой лопаткой по нижнему краю телефона, чтобы отсоединить небольшую пластиковую накладку под логотипом Verizon.

Для снятия этой детали потребуется некоторое усилие. Проработайте нижние углы, чтобы отсоединить два фиксатора, удерживающих деталь на месте.

Маленькие пластиковые крючки могут сломаться при снятии. Будьте осторожны, чтобы не повредить их, однако для их отсоединения потребуется приложить усилие.

Как только пластиковая накладка будет отсоединена, аккуратно потяните её пальцами в сторону.

Выкрутите три винта T4 Torx, расположенных в нижней части устройства.

Используя пластиковую лопатку, отделяйте серебристую панель Motorola в верхней части телефона. Под ней находится значительное количество клея, поэтому, возможно, потребуется приложить усилия с разных углов.

Как только удастся просунуть палец под панель, потяните её вверх.

Выкрутите два винта T4 Torx длиной 7 мм, расположенных в верхней части устройства.

Когда будете отделять переднюю часть от задней, не отводите детали полностью в стороны. Между ними проходит плоский оранжевый шлейф, который будет отсоединен на следующем шаге.

Отсоедините два внутренних фиксатора, расположенных в верхних углах устройства, и два фиксатора в нижних углах.

Проведите пластиковой лопаткой по всему периметру устройства, чтобы отделить переднюю часть телефона от задней.

В нижней части передней сборки находится небольшая чёрная пластиковая деталь. Не беспокойтесь, если полоска отпадёт — просто защёлкните её обратно и продолжайте работу.

Медленно откройте устройство, как ракушку, сверху. Открывайте остальную часть устройства медленно, следя за плоским оранжевым шлейфом, соединяющим материнскую плату с передней сборкой.

Разъедините защёлку в нижнем левом углу, вставив пластиковую лопатку под конец оранжевого шлейфа, подключённого к материнской плате. Аккуратно приподнимите.

Как только защёлка будет разомкнута, разъедините переднюю сборку от остальной части телефона.

Выкрутите шесть винтов T5 Torx длиной 4 мм, расположенных по внешнему краю материнской платы.

Отсоедините защёлку в нижнем левом углу, поддевая её снизу пластиковой лопаткой.

Отсоедините защёлку в верхнем левом углу, поддевая её снизу пластиковой лопаткой.

При разъединении защёлки полностью извлеките заднюю камеру. Она выйдет из паза на материнской плате.

Отсоедините защёлку в верхнем правом углу, поддевая её снизу пластиковой лопаткой.

Вставьте пластиковую лопатку между материнской платой и задней крышкой, затем приподнимите нижнюю часть материнской платы от задней крышки.

Используя пальцы, аккуратно потяните материнскую плату вниз и извлеките её из задней крышки.

Вставьте пластиковую лопатку между корпусом передней камеры и задней сборкой. Подденьте, пока камера не отсоединится с щелчком.

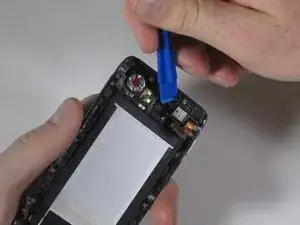

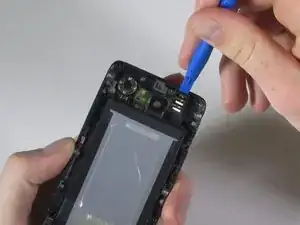

Вставьте небольшой пластиковый инструмент для вскрытия между верхним краем разъёма для наушников и корпусом задней панели. Разъём для наушников зафиксирован клеем, поэтому может потребоваться приложить значительное усилие, чтобы отсоединить его от прозрачного пластикового корпуса.
