Замена фронтальной камеры Motorola Droid RAZR

Вставьте пластиковый инструмент для открытия между задней крышкой и задним корпусом у нижнего левого края крышки.

Подденьте заднюю крышку пластиковым инструментом, чтобы освободить пластиковые защёлки.

Продолжайте поддевать вдоль левого края задней крышки в направлении к верхней части телефона.

Работайте пластиковым инструментом по верхней части заднего корпуса, чтобы освободить пластиковые защёлки.

Верхний край заднего корпуса очень тонкий. Поддевать аккуратно, чтобы не расколоть и не сломать его.

Продолжайте поддевать по правой стороне задней крышки, чтобы освободить оставшиеся защёлки.

Оттяните заднюю крышку от телефона, чтобы снять её.

Задняя крышка приклеена к аккумулятору большим количеством клея, поэтому возможно потребуется значительная сила, чтобы отделить детали.

Аккумулятор должен оставаться в телефоне и не сниматься вместе с задней крышкой, иначе вы порвёте силовой провод.

Поскольку задняя крышка изготовлена из кевлара, она выдерживает значительные скручивания и тягу без разлома.

Используйте кончик лопатки, чтобы приподнять красное силиконовое покрытие над винтами клемм аккумулятора и снимите его.

Снимите два винта T5 Torx длиной 3,3 мм на клеммах аккумулятора.

Возьмитесь за синюю ленту для извлечения аккумулятора и приподнимите аккумулятор, чтобы вынуть его.

Аккумулятор сильно приклеен к плате. Работайте медленно, чтобы не деформировать аккумулятор.

У вашего телефона наверняка будут металлические экраны ЭМИ на плате, а не оголённые микросхемы, как показано здесь.

Используйте тепловую пушку или фен, чтобы размягчить клей под крышкой камеры.

Следующие шаги были выполнены без использования тепловой пушки. Обратите внимание, что крышка камеры легко трескается, если не нагреть клей, который её держит.

Осторожно подденьте нижний край крышки камеры пластиковым инструментом для вскрытия.

Аккуратно проведите пластиковым инструментом по нижнему краю, чтобы освободить его от клея.

Продолжайте использовать тепловую пушку по мере необходимости, чтобы размягчить клей при снятии крышки камеры.

Вставьте пластиковый инструмент для вскрытия под верхний край крышки камеры.

Осторожно подденьте крышку камеры, скользя инструментом по верхнему краю, чтобы освободить её от клея.

Снимите крышку камеры.

Снимите шесть винтов, крепящих задний корпус к остальной части телефона:

три серебристых винта T3 Torx длиной 6,7 мм в верхней части,

четыре золотистых винта T3 Torx длиной 4,0 мм в середине,

и три чёрных винта T5 Torx длиной 4,5 мм в нижней части.

Вставьте пластиковый инструмент для вскрытия между задним корпусом и узлом материнской платы.

Продвигайтесь вниз по стороне телефона и аккуратно поднимайте задний корпус.

Отделите задний корпус от узла материнской платы.

Снимите три винта T3 Torx длиной 2,5 мм, крепящие металлический каркас к материнской плате.

Снимите металлический каркас с узла материнской платы.

Используйте плоский конец лопатки, чтобы снять два красных силиконовых покрытия микрофона в верхней и нижней части материнской платы.

На материнской плате есть небольшой металлический экран, закрывающий разъёмы кабелей дисплейного модуля. Этот экран удерживается несколькими небольшими защёлками, прикреплёнными к окружающим ЭМИ-экранам.

Используйте кончик лопатки, чтобы аккуратно отогнуть защёлки и снять экран.

Используйте плоский конец лопатки, чтобы поддеть три разъёма кабелей дисплея и отсоединить их от гнёзд на материнской плате.

На дисплейном модуле есть несколько небольших чёрных пластиковых защёлок, удерживающих материнскую плату на месте.

Освободите фиксирующие защёлки пластиковым инструментом для вскрытия.

Используйте тепловую пушку или фен, чтобы размягчить клей по периметру материнской платы.

Подденьте кромки материнской платы от дисплейного модуля пластиковым инструментом для вскрытия.

Снимите узел материнской платы.

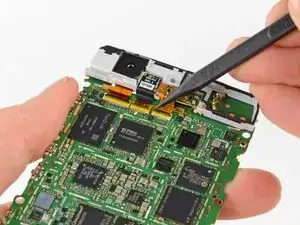

Подденьте кончик антистатической ленты, закрывающей ZIF-разъёмы камеры и приёмника, лопаткой.

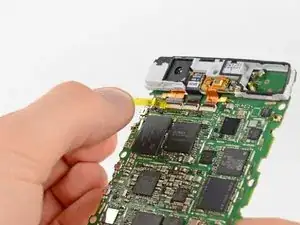

Отогните ленту и снимите её.

Если у вас нет запасной антистатической ленты, стоит сохранить этот кусок в безопасном месте для повторного использования при сборке.

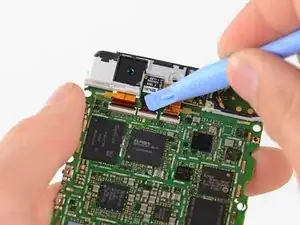

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы приподнять защёлку ZIF-разъёма шлейфа фронтальной камеры.

Убедитесь, что вы поддеваете защёлку, а не сам разъём.

Вытащите фронтальную камеру из антенны пластиковым инструментом для вскрытия и удалите её.
