Замена материнской платы Motorola Droid RAZR

Вставьте пластиковый инструмент для открывания между задней крышкой и задним корпусом у нижнего левого края задней крышки.

Подденьте заднюю крышку пластиковым инструментом, чтобы освободить пластиковые защёлки.

Продолжайте поддевать вдоль левого края задней крышки в направлении верхней части телефона.

Проведите пластиковым инструментом для открывания по верхней части заднего корпуса, чтобы освободить пластиковые защёлки.

Верхний край заднего корпуса очень тонкий. Поддевайте аккуратно, чтобы не расколоть и не сломать его.

Продолжайте поддевать по правой стороне задней крышки, чтобы освободить оставшиеся защёлки.

Оттяните заднюю крышку от телефона, чтобы снять её.

Задняя крышка приклеена к аккумулятору значительным количеством клея, поэтому для разделения двух частей может потребоваться довольно большая сила.

Аккумулятор должен оставаться в телефоне и не отрываться вместе с задней крышкой, иначе вы оторвёте силовой провод.

Поскольку задняя крышка изготовлена из кевлара, она выдерживает значительную скрутку и натяжение без разрушения.

Используйте наконечник лопатки, чтобы приподнять красный силиконовый чехол над винтами клемм аккумулятора и снять его.

Снимите два винта T5 Torx длиной 3.3 мм, фиксирующие клеммы аккумулятора.

Возьмитесь за синюю язычок для извлечения аккумулятора и выньте аккумулятор, чтобы удалить его.

Аккумулятор сильно приклеен к материнской плате. Работайте медленно, чтобы не деформировать аккумулятор.

В вашем телефоне на материнской плате будет несколько металлических экранов помех (EMI) вместо открытых микросхем, как показано здесь.

Используйте тепловую пушку или фен, чтобы размягчить клей под крышкой камеры.

Следующие шаги были выполнены без использования тепловой пушки. Обратите внимание, что крышка камеры очень легко трескается, если не нагреть клей, который её фиксирует.

Осторожно подденьте нижний край крышки камеры пластиковым инструментом для открывания.

Аккуратно проведите пластиковым инструментом вдоль нижнего края, чтобы освободить её от клея.

Продолжайте использовать тепловую пушку по мере необходимости, чтобы размягчать клей при снятии крышки камеры.

Вставьте пластиковый инструмент для открывания под верхний край крышки камеры.

Осторожно приподнимайте крышку камеры, продвигая пластиковый инструмент вдоль верхнего края, чтобы освободить её от клея.

Снимите крышку камеры.

Снимите шесть винтов, фиксирующих задний корпус к остальной части телефона:

три серебристых винта T3 Torx длиной 6.7 мм в верхней части,

четыре золотистых винта T3 Torx длиной 4.0 мм в средней части,

и три чёрных винта T5 Torx длиной 4.5 мм в нижней части.

Вставьте пластиковый инструмент для открывания между задним корпусом и сборкой материнской платы.

Продвигайтесь вниз по стороне телефона и аккуратно подденьте задний корпус.

Отделите задний корпус от сборки материнской платы.

Снимите три винта T3 Torx длиной 2.5 мм, фиксирующие металлический каркас к материнской плате.

Снимите металлический каркас со сборки материнской платы.

Используйте плоский конец лопатки, чтобы снять два красных силиконовых чехла микрофона в верхней и нижней частях материнской платы.

На материнской плате есть небольшая металлическая крышка, закрывающая разъёмы кабелей сборки дисплея. Эта крышка удерживается несколькими маленькими защёлками, которые прикрепляются к окружающим экранам EMI.

Используйте наконечник лопатки, чтобы аккуратно выгнуть защёлки и снять крышку.

Используйте плоский конец лопатки, чтобы поддеть три разъёма кабелей дисплея и отсоединить их от гнёзд на материнской плате.

На сборке дисплея есть несколько небольших чёрных пластиковых защёлок, которые удерживают материнскую плату на месте.

Освободите фиксирующие защёлки пластиковым инструментом для открывания.

Используйте тепловую пушку или фен, чтобы размягчить клеевую ленту по периметру материнской платы.

Подденьте края материнской платы от сборки дисплея пластиковым инструментом для открывания.

Снимите сборку материнской платы.

Подденьте кончик антистатической ленты, закрывающей ZIF-разъёмы камеры и разговорного динамика, лопаткой.

Отогните ленту и снимите её.

Если у вас нет запасной антистатической ленты, подумайте о том, чтобы сохранить этот кусок в надёжном месте для повторного использования при сборке.

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы приподнять защёлку на ZIF-разъёме шлейфа задней камеры.

Убедитесь, что вы поддеваете защёлку, а не сам разъём.

Протолкните заднюю камеру через её отверстие в серой антенне и извлеките её.

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы приподнять защёлку на ZIF-разъёме шлейфа фронтальной камеры.

Убедитесь, что вы поддеваете защёлку, а не сам разъём.

Подденьте фронтальную камеру пластиковым инструментом для вскрытия и извлеките её из антенны.

Отогните защёлку на ZIF-разъёме разговорного динамика пальцем или пластиковым инструментом для вскрытия.

Убедитесь, что вы поддеваете защёлку, а не сам разъём.

Снимите разговорный динамик с материнской платы.

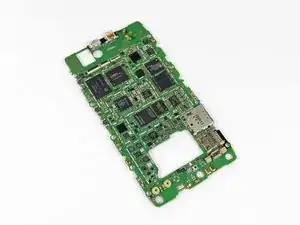

Осталась материнская плата.
