Замена кнопки питания iPhone 7

Используйте это руководство, чтобы снять или заменить кнопку питания в вашем iPhone 7. Это руководство касается только физической кнопки, а не электронных переключателей под ней.

Если вам нужно заменить кабель управления громкостью и питанием, следуйте этому руководству.

Шаг 1

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженная литий‑ионная батарея может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два пенталобных винта 3,4 мм на нижнем торце iPhone.

Открытие дисплея нарушит его водонепроницаемые уплотнения. Подготовьте сменные уплотнения перед тем, как продолжить после этого шага, или избегайте попадания жидкости при сборке iPhone без замены уплотнений.

Шаг 2

Если шильдик для вскрытия вставлен слишком глубоко, он может повредить устройство. Следуйте этому шагу, чтобы пометить инструмент и избежать повреждений.

Отмерьте 3 мм от острия и отметьте шильдик для вскрытия перманентным маркером.

Вы также можете пометить другие углы шильдика различными размерами.

Альтернативно, закрепите монету на шильдике в 3 мм от острия с помощью ленты.

Apple продаёт инструмент Нож для клея для безопасного разрезания клея дисплея в их магазине саморемонта.

Шаг 3

Следующие три шага демонстрируют Anti‑Clamp — инструмент, разработанный нами, чтобы упростить процедуру вскрытия. Если вы не используете Anti‑Clamp, перейдите вниз на три шага для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски возле нижнего края iPhone прямо над кнопкой «Домой» — одну на передней панели, другую на задней.

Сожмите присоски вместе, чтобы создать присасывание в нужной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не держится, вы можете использовать ленту, чтобы сделать поверхность более сцепляющей.

Шаг 4

Толкните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, немного ослабьте присоски и выровняйте рычаги.

Шаг 5

Нагрейте iOpener и протяните его через рычаги Anti‑Clamp.

Вы также можете использовать фен, тепловую пушку или горячую пластину — но чрезмерный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем краю iPhone.

Подождите одну минуту, чтобы клей успел ослабнуть и образовать щель для вскрытия.

Вставьте шильдик для вскрытия в образовавшуюся щель.

Если Anti‑Clamp не создал достаточной щели, примените больше тепла к области и поверните рукоятку на четверть оборота.

Не поворачивайте сильнее, чем на четверть оборота за раз, и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени сделать работу за вас.

Пропустите следующие три шага.

Шаг 6

Следующие три шага показывают, как разделить экран с помощью присоски.

Нагрев нижнего края iPhone поможет смягчить клей, удерживающий дисплей, что облегчит его открытие.

Используйте фен или подготовьте iOpener и примените его к нижнему краю телефона примерно на 90 секунд, чтобы смягчить клей под ним.

Шаг 7

Прикрепите присоску к нижней половине передней панели, прямо над кнопкой «Домой».

Убедитесь, что присоска не перекрывает кнопку «Домой», так как это помешает образованию герметичного сцепления между присоской и передним стеклом.

Шаг 8

Тяните присоску вверх с твёрдым, постоянным усилием, чтобы создать небольшую щель между экраном и корпусом.

Вставьте шильдик для вскрытия в щель.

Водонепроницаемый клей, удерживающий экран на месте, очень прочный; создание начальной щели требует значительной силы. Если вам трудно открыть щель, примените больше тепла и аккуратно покачайте экран вверх‑вниз, чтобы ослабить клей, пока не появится достаточная щель для вставки инструмента.

Шаг 9

Проведите шильдиком вдоль левого края телефона, начиная с нижнего края и двигаясь в сторону кнопок управления громкостью и переключателя без звука, разрывая клей, удерживающий дисплей.

Остановитесь около верхнего левого угла дисплея.

Не пытайтесь отогнуть верхний край дисплея от задней части корпуса, так как он удерживается пластиковыми защёлками, которые могут сломаться.

Шаг 10

Вдоль правого края iPhone проходят деликатные кабели. Не вставляйте туда шильдик, так как вы можете повредить кабели.

Шаг 11

Не вставляйте медиатор глубже 3 мм, иначе вы можете повредить кабели дисплея.

Шаг 12

Аккуратно потяните присоску вверх, чтобы приподнять нижний край дисплея.

Не поднимайте дисплей более чем на 15º, иначе вы рискуете растянуть или порвать ленточные кабели, соединяющие дисплей.

Потяните за небольшой выступ на присоске, чтобы снять её с передней панели.

Шаг 13

Подденьте медиатор под дисплей вокруг верхнего левого угла и вдоль верхнего края телефона, чтобы ослабить оставшийся клей.

Шаг 14

Сдвиньте сборку дисплея немного вниз (от верхнего края телефона), чтобы освободить защёлки, удерживающие её в задней крышке.

Шаг 15

Откройте iPhone, поднимая дисплей с левой стороны, как обложку книги.

Не пытайтесь полностью отделить дисплей пока — несколько хрупких ленточных кабелей всё ещё соединяют его с платой iPhone.

Поставьте дисплей подпереть, чтобы он оставался приподнятым во время работы с телефоном.

Шаг 16

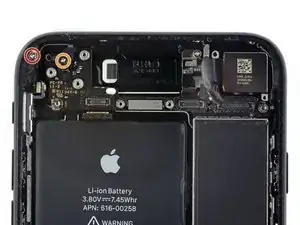

Удалите четыре винта с трёхгранной головкой Y000, фиксирующие нижнюю скобу разъёма, следующих размеров:

Три винта 1,2 мм

Один винт 2,4 мм

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место, чтобы не повредить iPhone.

Шаг 17

Снимите нижнюю скобу разъёма.

Шаг 18

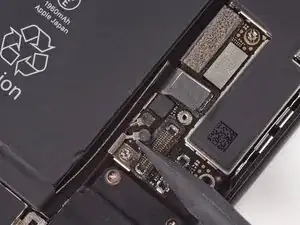

Используйте заострённый конец лопатки, чтобы приподнять разъём батареи из его гнезда на плате.

Немного загните кабель разъёма вверх, чтобы он не соприкасался с гнездом и не подавал питание на телефон.

Шаг 19

Убедитесь, что батарея отключена, прежде чем отключать или подключать кабели в этом шаге.

Используйте лопатку или ноготь, чтобы отсоединить два нижних разъёма дисплея, поддев их прямо вверх из гнёзд на плате.

Для повторного подключения этих кабелей нажимайте на один край до щелчка, затем проделайте то же с противоположным краем. Не нажимайте посередине. Если разъём хоть немного смещён, он может согнуться и получить необратимое повреждение.

Если после сборки у вас пустой экран, белые полосы на дисплее или частичное/полное отсутствие отклика сенсора, попробуйте отключить и аккуратно повторно подключить оба эти кабеля и убедитесь, что они полностью вставлены.

Шаг 20

Снимите два винта Phillips #000 длиной 1,3 мм, удерживающие скобу над разъёмом датчиков передней панели.

На некоторых телефонах это могут быть винты Y000. Apple начала использовать Y000 для этих винтов в середине жизненного цикла продукта.

Шаг 21

Отключите разъём сборки датчиков передней панели от его гнезда на плате.

Этот нажимной разъём также следует подключать по одному краю за раз, чтобы минимизировать риск изгиба.

Шаг 22

Снимите сборку дисплея.

При сборке остановитесь здесь, если вы хотите заменить клей по краям дисплея.

Шаг 23

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие лотка SIM-карты.

Нажмите, чтобы извлечь лоток.

Для этого может потребоваться значительная сила. Тем не менее убедитесь, что инструмент выравнен правильно, чтобы не повредить механизм извлечения внутри телефона.

Удалите сборку лотка SIM-карты из iPhone.

При повторной установке SIM-карты убедитесь, что она ориентирована правильно относительно лотка.

Шаг 24

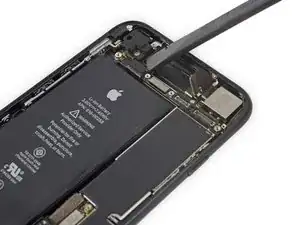

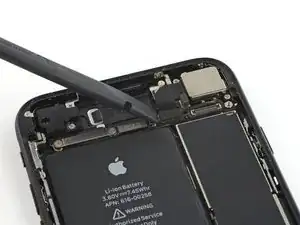

Используйте плоский конец лопатки, чтобы отключить разъём задней камеры.

Шаг 25

Удалите следующие винты Phillips, крепящие скобу задней камеры к задней панели:

Один винт 1,3 мм

Один винт 2,5 мм

Шаг 26

Снимите скобу.

Шаг 27

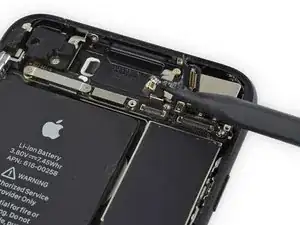

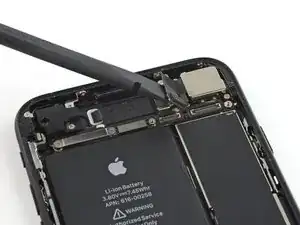

Используйте заострённый конец лопатки, чтобы поддеть и отключить разъём антенного шлейфа, чуть слева от модуля задней камеры.

Шаг 28

Удалите два трёхлучевых винта 1.2 мм, фиксирующих верхний крепёж кабеля.

Шаг 29

Снимите верхний крепёж кабеля.

Шаг 30

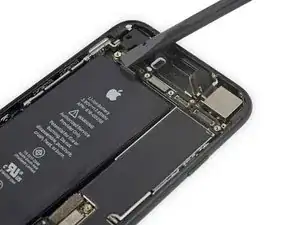

Используйте плоский конец лопатки, чтобы отсоединить разъём верхнего кабеля.

Шаг 31

Удалите четыре винта с крестообразным шлицем, фиксирующие антенну Wi‑Fi:

Три винта 1.2 мм

Один винт 1.7 мм

Шаг 32

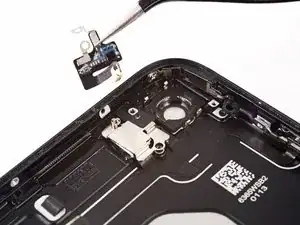

Снимите верхнюю левую антенну.

Шаг 33

Удалите следующие винты с крестообразным шлицем:

Один винт 1.3 мм

Один винт 2.2 мм

Шаг 34

Снимите скобу.

Шаг 35

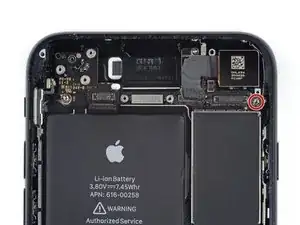

Удалите распорный винт 2.2 мм из заземляющей скобы.

Распорные винты лучше всего убирать с помощью отвертки или биты для распорных винтов.

В крайнем случае можно использовать небольшую шлицевую отвёртку — действуйте очень осторожно, чтобы она не соскользнула и не повредила окружающие компоненты.

Шаг 36

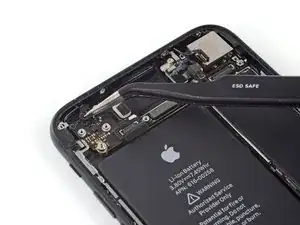

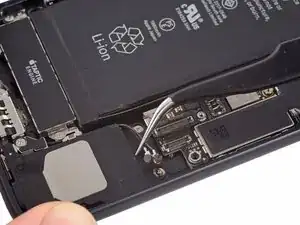

Используйте пинцет, чтобы аккуратно отогнуть заземляющую скобу платы логики в сторону.

Шаг 37

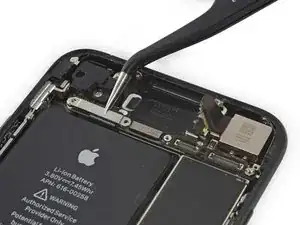

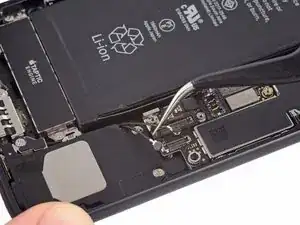

Используйте острый конец лопатки, чтобы поднять два разъёма антенного кабеля с их гнёзд на плате логики.

Шаг 38

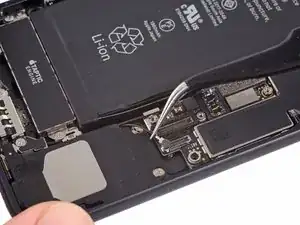

Используйте пинцет, чтобы аккуратно вывести антенные кабели из металлической скобы на плате логики.

Шаг 39

Используйте острый конец лопатки, чтобы отсоединить нижний разъём кабеля.

Шаг 40

Удалите следующие винты:

Один винт Phillips 1.4 мм

Три распорных винта 2.2 мм

Распорные винты лучше всего удалять с помощью драйвера для распорных винтов.

В крайнем случае можно использовать небольшую шлицевую отвёртку — действуйте очень осторожно, чтобы она не соскользнула и не повредила окружающие компоненты.

Шаг 41

Используйте острый конец лопатки, чтобы отодвинуть шток извлечения SIM‑карты от платы логики.

Шаг 42

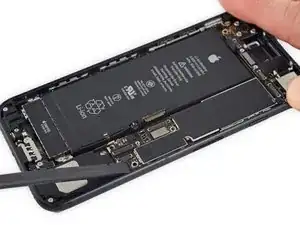

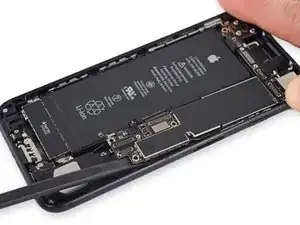

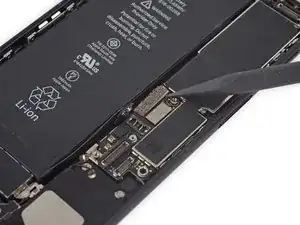

Используйте плоский конец лопатки, чтобы аккуратно приподнять сторону платы логики с разъёмом батареи.

Убедитесь, что вы не тянете за какие‑либо кабели. Если чувствуете сопротивление, проверьте, свободны ли все кабели, разъёмы и компоненты от платы.

Шаг 43

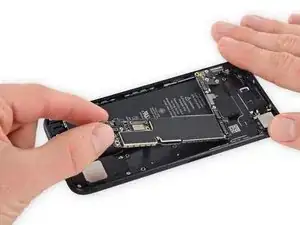

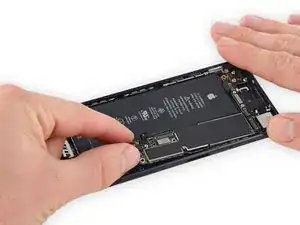

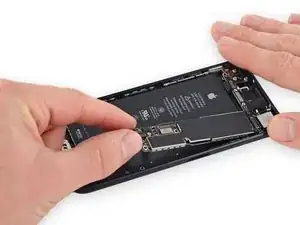

Поднимите сторону платы логики с разъёмом батареи и вытяните её вверх и наружу из задней крышки.

Будьте осторожны, чтобы не зацепить плату логики за какие‑либо кабели.

Шаг 44

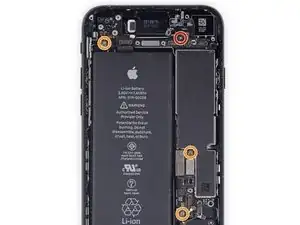

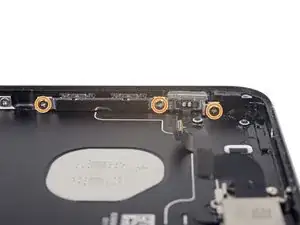

Удалите следующие винты с крестообразным шлицем:

Две винта 1.9 мм, фиксирующие кнопку питания.

Три винта 2.3 мм, фиксирующие кнопки регулировки громкости.

Шаг 45

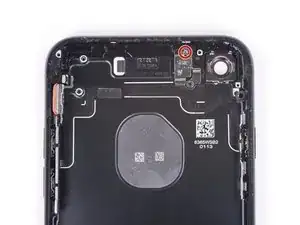

Удалите следующие винты Phillips 1.3 мм:

Один винт рядом с тыльной камерой

Один винт в задней крышке

Шаг 46

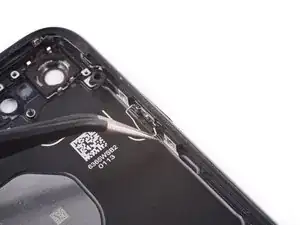

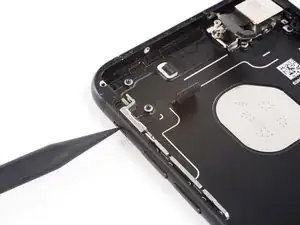

Извне телефона нажмите шток блокировки в заднюю крышку остриём лопатки.

Это действие освободит шток блокировки и уплотнительное кольцо от задней крышки.

Шаг 47

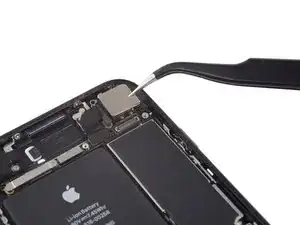

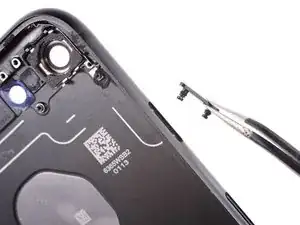

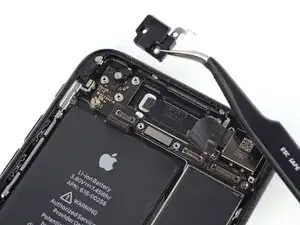

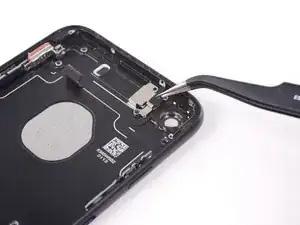

Используйте пинцет, чтобы вынуть тыльную камеру.

Шаг 48

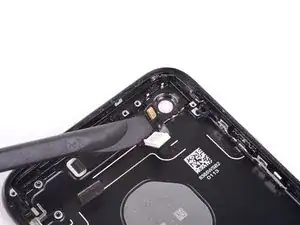

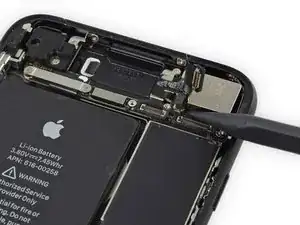

Начиная со стороны кнопки питания, используйте медиатор для отделения клея, держащего антенный гибкий кабель к задней крышке.

Шаг 49

Просуньте остриё медиатора под антенный гибкий кабель в направлении вершины телефона, отделяя оставшийся клей.

Шаг 50

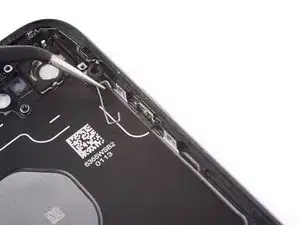

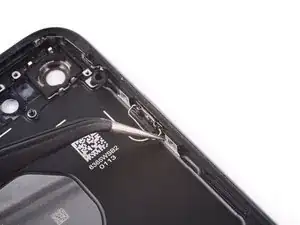

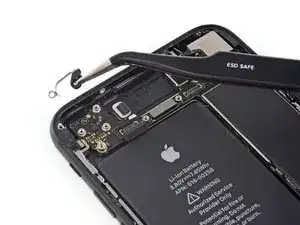

Используйте пинцет, чтобы отвести антенный гибкий кабель от кромки телефона, освободив винтовую скобу от задней крышки.

Снимите антенный гибкий кабель.

Шаг 51

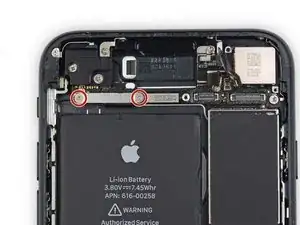

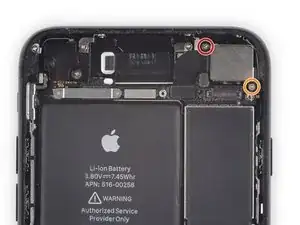

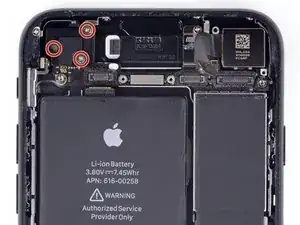

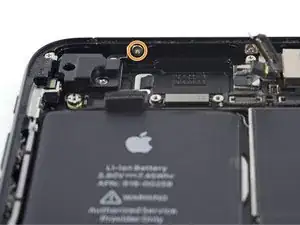

Удалите стоечный винт 2,3 мм, фиксирующий кронштейн вспышки к задней части корпуса.

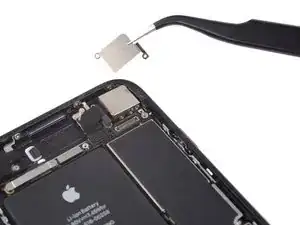

Стоечные винты лучше всего удалять с помощью [связанного товара отсутствует или отключён: IF145-343] и держателя для отвёртки.

В крайнем случае подойдёт маленькая плоская отвёртка — действуйте очень осторожно, чтобы она не соскользнула и не повредила соседние компоненты.

Шаг 52

Снимите кронштейн вспышки.

Шаг 53

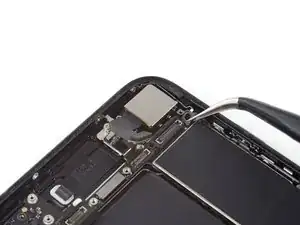

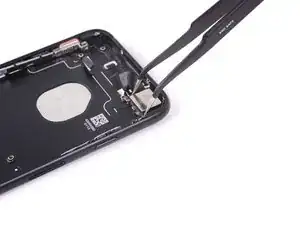

Используйте наконечник лопатки, чтобы аккуратно приподнять модуль вспышки.

Шаг 54

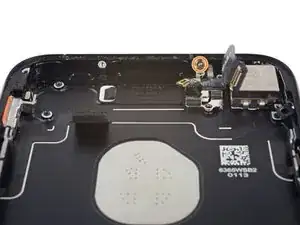

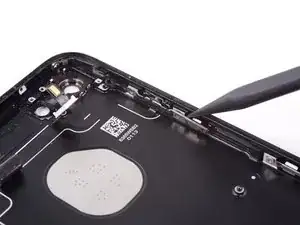

Используйте лезвие лопатки-халберда, чтобы отделить клей, удерживающий микрофон от задней части корпуса.

Шаг 55

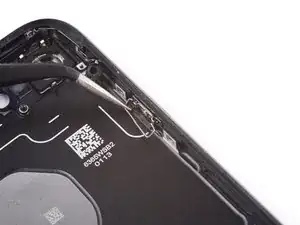

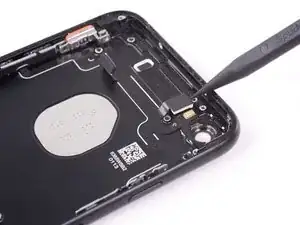

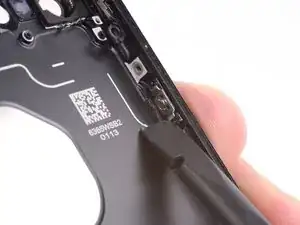

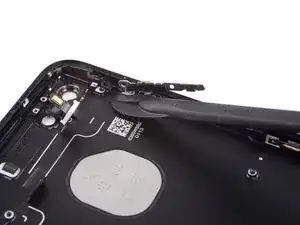

Осторожно отогните модуль кнопки питания от края задней части корпуса.

Шаг 56

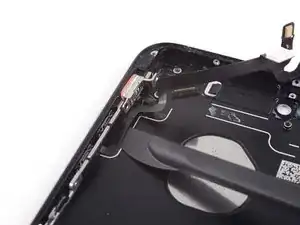

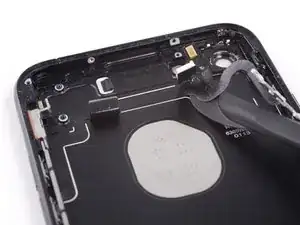

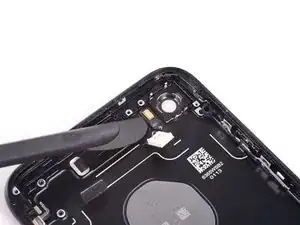

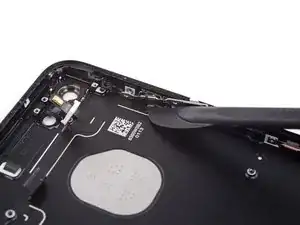

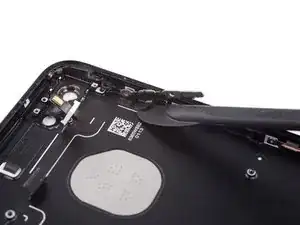

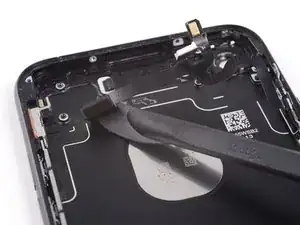

Просуньте лезвие лопатки-халберда под конец кабеля кнопки питания, чтобы отделить его от клея на задней части корпуса.

Продолжайте отделять клей, перемещая лезвие в сторону верхней части телефона.

Шаг 57

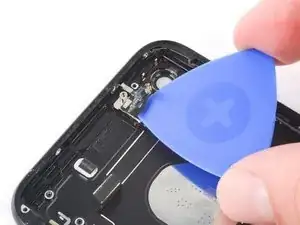

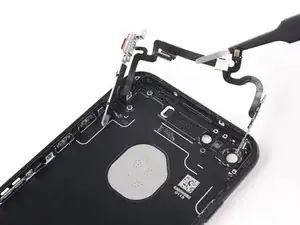

Продолжайте продвигать лезвие лопатки-халберда под кабель питания и регулировки громкости.

Двигайтесь медленно, чтобы не повредить кабель при снятии.

Шаг 58

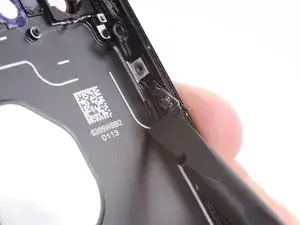

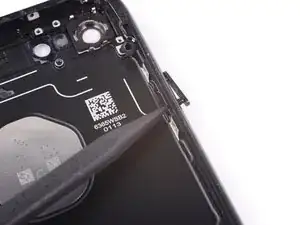

Просуньте лопатка-халбердом под часть кабеля, отвечающую за регулировку громкости.

Осторожно проведите лезвием под кабелем в направлении нижней части телефона, отделяя оставшийся клей.

Шаг 59

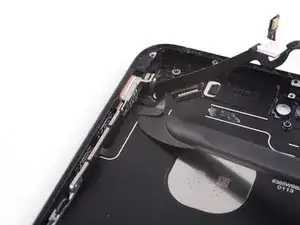

Снимите кабель питания и регулировки громкости.

Шаг 60

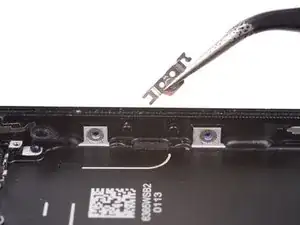

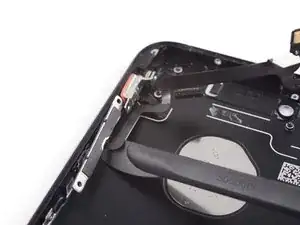

Потяните за защёлку в направлении нижней части телефона и поднимите вверх, чтобы освободить её от кронштейна.

Шаг 61

Снимите защёлку с задней части корпуса.

Шаг 62

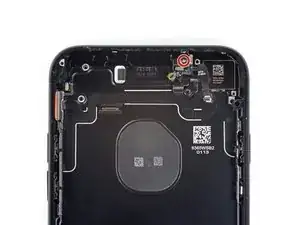

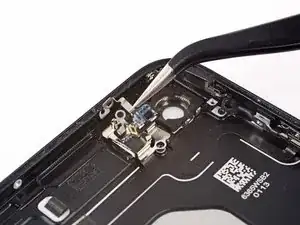

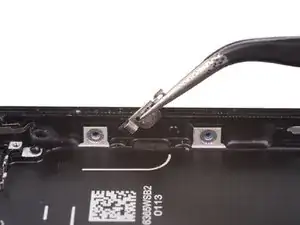

Поднимите нижний конец кронштейна кнопки питания с закрепляющего его штифта.

Шаг 63

Снимите кронштейн с задней части корпуса.

Шаг 64

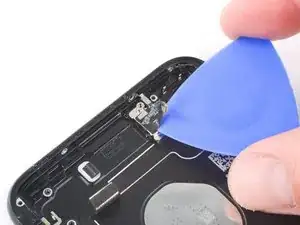

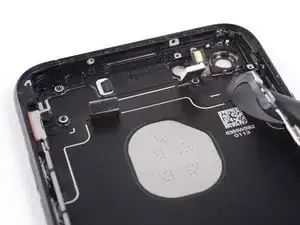

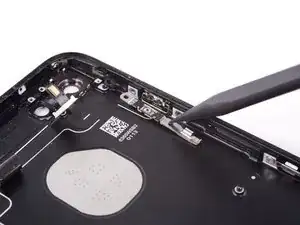

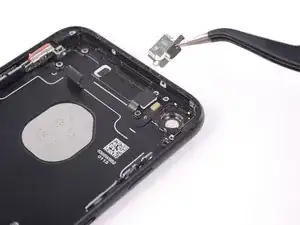

Используйте заострённый конец лопатки, чтобы выдавить крышку кнопки питания из задней части корпуса.

Снимите крышку кнопки питания.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.
