Замена задней крышки iPhone 7

Прежде чем начинать, разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Выкрутите два 3,4-мм пенталобовых винта на нижнем краю iPhone.

Открытие дисплея приведёт к повреждению водонепроницаемых уплотнений. Перед тем как переходить к следующему шагу, подготовьте новые уплотнения, или будьте осторожны, избегая контакта с жидкостями, если вы соберёте iPhone без замены уплотнений.

Если отвёртку вставить слишком глубоко, можно повредить устройство. Выполните этот шаг, чтобы отметить отвёртку и избежать повреждений.

Отмерьте 3 мм от кончика и отметьте лопатку перманентным маркером.

Вы также можете отметить другие углы отвёртки разными метками.

Альтернативно, приклейте монету к отвёртке на расстоянии 3 мм от кончика.

Компания Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине самостоятельного ремонта.

Следующие три шага демонстрируют использование Anti-Clamp — инструмента, разработанного нами для упрощения процедуры открытия. Если вы не используете Anti-Clamp, перейдите к шагу 6, чтобы увидеть альтернативный метод.

Полные инструкции по использованию Anti-Clamp доступны в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски вблизи нижнего края iPhone, чуть выше кнопки Home — одну спереди, другую сзади.

Сожмите присоски вместе, чтобы создать адгезию в нужной области.

Если поверхность iPhone слишком скользкая для надёжного удержания антизажимом, можно использовать ленту, чтобы улучшить сцепление.

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Следите, чтобы присоски оставались выровнены друг относительно друга. Если они начнут смещаться, немного ослабьте присоски и повторно выровняйте рычаги.

Нагрейте iOpener и просуньте его сквозь рычаги антизажима.

Также можно использовать фен, тепловую пушку или электроплитку — но чрезмерное нагревание может повредить дисплей или внутренний аккумулятор, поэтому действуйте осторожно.

Согните iOpener так, чтобы он лег на нижний край iPhone.

Подождите минуту, чтобы клей ослаб и образовалась щель для открытия.

Вставьте лопатку в щель.

Если антизажим не обеспечивает достаточного зазора, дополнительно нагрейте область и поверните ручку на четверть оборота.

Не проворачивайте ручку более чем на четверть оборота за раз и ждите по минуте между каждым поворотом. Дайте работе антизажиму и времени выполнить свою работу.

Пропустите следующие три шага.

Следующие три шага показывают, как открыть экран с использованием присоски.

Нагрев нижнего края iPhone поможет размягчить клей, фиксирующий дисплей, что облегчит его демонтаж.

Используйте фен или приготовьте iOpener и приложите его к нижнему краю телефона примерно на 90 секунд, чтобы размягчить клей, находящийся под ним.

Прикрепите присоску к нижней половине передней панели, сразу над кнопкой Home.

Убедитесь, что присоска не перекрывает кнопку Home, чтобы не нарушить герметичность соединения между присоской и передним стеклом.

Потяните вверх за присоску с устойчивым усилием, чтобы образовался небольшой зазор между экраном и рамкой.

Вставьте лопатку в этот зазор.

Водонепроницаемый клей, удерживающий экран, очень прочный; для образования начального зазора требуется значительное усилие. Если трудно создать зазор, дополнительно нагрейте область и аккуратно покачивайте экран вверх-вниз, чтобы ослабить клей до тех пор, пока не появится достаточно места для вставки инструмента.

Проведите лопаткой вверх по левому краю телефона, начиная с нижнего края и двигаясь в сторону кнопок регулировки громкости и переключателя тихого режима, разрушая клей, удерживающий дисплей.

Остановитесь вблизи верхнего левого угла дисплея.

Не пытайтесь отсоединить верхнюю часть экрана от задней крышки, поскольку она зафиксирована пластмассовыми защёлками, которые могут сломаться.

На правом краю iPhone находятся хрупкие кабели. Не вставляйте лопатку сюда, чтобы не повредить кабели.

Вновь вставьте инструмент в нижний правый угол iPhone и проведите им по краю вверх, чтобы отделить клей.

Не вставляйте инструмент глубже чем на 3 мм, чтобы не повредить кабели дисплея.

Аккуратно потяните за присоску, чтобы поднять нижний край дисплея.

Не поднимайте дисплей выше чем на 15º, иначе можно повредить шлейфы, соединяющие дисплей.

Потяните за небольшой выступ на присоске, чтобы снять её с передней панели.

Проведите открывающей пластиной под дисплеем в верхнем левом углу и вдоль верхнего края телефона, чтобы ослабить остатки клея.

Сдвиньте блок дисплея немного вниз (в сторону от верхнего края телефона), чтобы освободить защёлки, фиксирующие его в задней крышке.

Откройте iPhone, приподняв дисплей с левой стороны, как заднюю крышку книги.

Не пытайтесь полностью отделить дисплей, поскольку он всё ещё соединён с материнской платой хрупкими шлейфами.

Оприте дисплей о предмет, чтобы он оставался открытым во время работы.

Выкрутите четыре винта Y000 с крестообразным шлицем, крепящие нижнюю соединительную скобу, следующей длины:

Три винта по 1,2 мм

Один винт на 2,4 мм

Во время ремонта следите за тем, где находятся винты, и убедитесь, что каждый из них возвращён на своё место, чтобы не повредить iPhone.

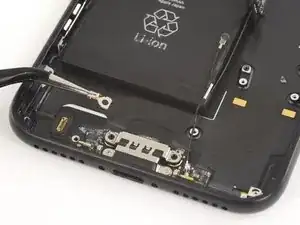

Снимите нижнюю соединительную скобу.

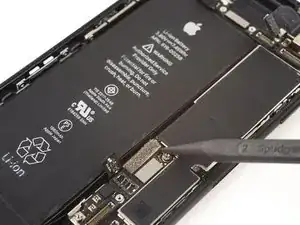

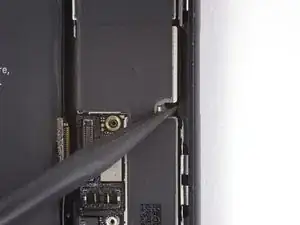

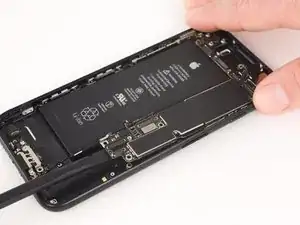

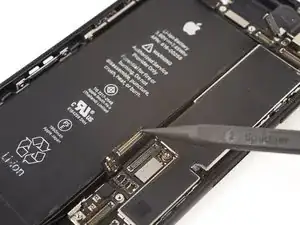

Воспользуйтесь концом лопатки, чтобы поднять разъём аккумулятора из его гнезда на материнской плате.

Слегка загните кабель разъёма вверх, чтобы он не соприкасался с гнездом и не подавал питание на телефон.

Перед отключением или подключением кабелей в этом шаге убедитесь, что аккумулятор отсоединён.

Используйте лопатку или ноготь, чтобы отсоединить два нижних разъёма дисплея, поддев их прямо вверх из гнёзд на материнской плате.

Чтобы подключить эти кабели, нажмите на один конец, пока он не защёлкнется, затем повторите процесс с противоположного конца. Не нажимайте на середину. Если разъём даже немного смещён, он может согнуться, что приведёт к необратимому повреждению.

Если после сборки телефона на экране нет изображения, появляются белые линии или частично или полностью отсутствует отклик на прикосновения, попробуйте отключить и аккуратно переподключить оба этих кабеля, убедившись, что они плотно вставлены.

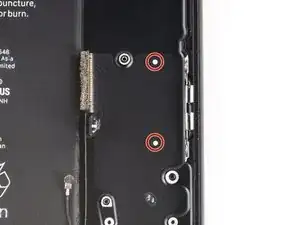

Выкрутите два винта Phillips #000 длиной 1,3 мм, которые крепят скобу над разъёмом шлейфа датчиков передней панели.

У некоторых телефонов могут быть винты Y000. Компания Apple начала использовать Y000 для них в середине жизненного цикла продукта.

Отключите разъём шлейфа датчиков передней панели от гнезда на материнской плате.

При подключении этого разъёма также рекомендуется соединять один конец за другим, чтобы снизить риск его изгиба.

Снимите блок дисплея.

При сборке сделайте паузу на этом шаге, если Вы хотите заменить клей по краям дисплея.

Выкрутите два винта Phillips длиной 1,9 мм, крепящих барометрический выпускной клапан к задней крышке.

Снимите клапан.

Воспользуйтесь плоским концом лопатки, чтобы отключить разъём тактильного двигателя от его гнезда на материнской плате.

Выкрутите три винта Phillips длиной 1,6 мм, крепящих тактильный двигатель к задней крышке.

Снимите тактильный двигатель.

Выкрутите винт Phillips, крепящий антенну Wi-Fi дополнительной поляризации к задней крышке:

Один винт на 3,2 мм

Выкрутите следующие три винта Phillips, крепящих динамик к задней крышке:

Два винта по 1,3 мм

Один винт на 2,0 мм

Остриём лопатки подденьте два разъёма антенных кабелей и отсоедините их от гнёзд на плате логики.

Используйте пинцет, чтобы извлечь антенные кабели из держателя на плате логики.

Пинцетом извлеките антенные кабели из фиксатора на динамике.

Убедитесь, что вы держитесь за кабель вблизи фиксатора, чтобы не повредить его.

Кончиком лопатки сдвиньте блок динамика в сторону платы логики, чтобы снять его с задней панели.

Извлеките динамик.

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие в лотке SIM-карты.

Нажмите, чтобы извлечь лоток.

Для этого может потребоваться значительное усилие. Однако убедитесь, что инструмент правильно установлен, чтобы не повредить внутренний механизм извлечения телефона.

Удалите сборку лотка SIM-карты из iPhone.

При установке SIM-карты обратно убедитесь, что она правильно ориентирована относительно лотка.

Плоским концом лопатки отсоедините разъём задней камеры.

Выкрутите следующие винты крепления держателя задней камеры к задней панели:

Один винт 1,3 мм

Один винт 2,5 мм

Снимите держатель.

Острым концом лопатки подденьте и отсоедините разъём антенной шины, находящийся слева от модуля задней камеры.

Удалите два трёхгранных винта длиной 1,2 мм, крепящих верхний держатель кабелей.

Снимите верхний держатель кабелей.

Плоским концом лопатки отсоедините разъём верхнего кабеля.

Выкрутите четыре винта крепления Wi-Fi-антенны:

Три винта 1,2 мм

Один винт 1,7 мм

Снимите левую верхнюю антенну.

Выкрутите следующие винты крестовой отвёрткой:

Один винт 1,3 мм

Один винт 2,2 мм

Снимите держатель.

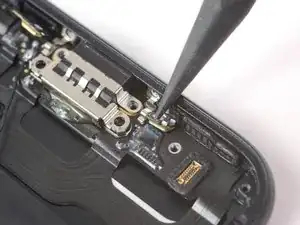

Выкрутите стойку-винт длиной 2,2 мм с контактного кронштейна.

Лучше всего выкручивать стойки-винты специальной отвёрткой или битой для стоек.

В крайнем случае можно воспользоваться маленькой плоской отвёрткой, но будьте особенно осторожны, чтобы она не соскользнула и не повредила соседние компоненты.

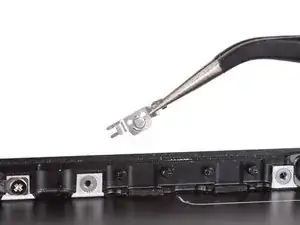

Пинцетом аккуратно отогните кронштейн заземления платы логики в сторону.

Остриём лопатки отсоедините нижний разъём кабеля.

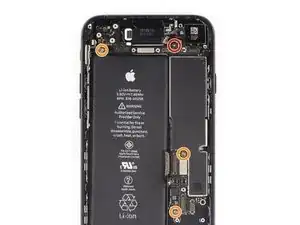

Выкрутите следующие винты:

Один винт 1,4 мм с крестообразным шлицем

Три стоечных винта 2,2 мм

Лучше всего выкручивать стойки-винты специальной отвёрткой или битой для стоек.

В крайнем случае можно воспользоваться маленькой плоской отвёрткой, но будьте особенно осторожны, чтобы она не соскользнула и не повредила соседние компоненты.

Остриём лопатки сдвиньте толкатель извлечения SIM-карты, чтобы освободить плату логики.

Плоским концом лопатки аккуратно поднимите конец платы логики с разъёмом аккумулятора.

Убедитесь, что вы не тянете за кабели. Если чувствуете сопротивление, проверьте, что все кабели, разъёмы и компоненты свободны от платы.

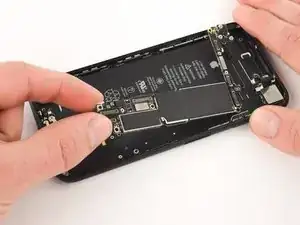

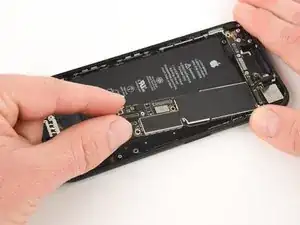

Поднимите конец логической платы с разъёмом аккумулятора и потяните его вверх и из задней панели.

Следите, чтобы логическая плата не зацепилась за кабели.

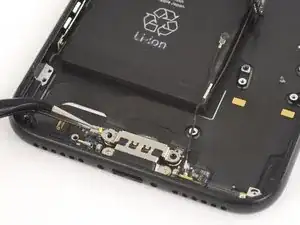

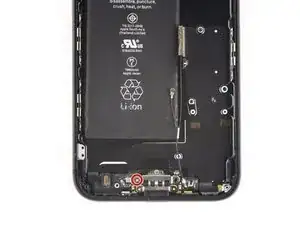

Открутите Phillips-винт длиной 2,9 мм, крепящий разъём Lightning.

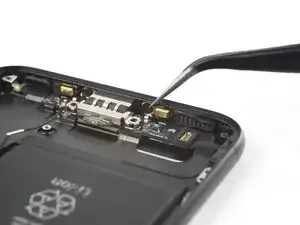

Снимите пружинный контакт с разъёма Lightning.

Открутите два Phillips-винта длиной 1,6 мм, фиксирующих кабель разъёма Lightning.

Удалите две наклейки, закрывающие винты, которые крепят разъём Lightning к нижней части задней панели.

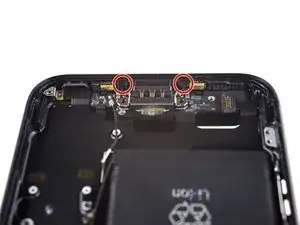

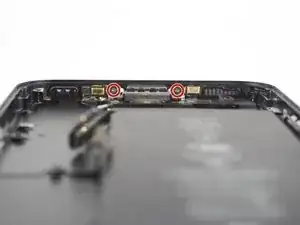

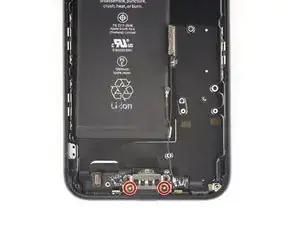

Открутите два Phillips-винта длиной 1,3 мм, находящихся в задней панели.

Воспользуйтесь острой стороной лопатки, чтобы отделить два микрофона от нижней части задней панели.

Прогрев нижнего края iPhone поможет размягчить клей, фиксирующий кабель разъёма Lightning, что облегчит его демонтаж.

Воспользуйтесь феном или повторно нагрейте iOpener, чтобы прогреть нижний край телефона.

Подождите около минуты, дав клею разогреться, прежде чем переходить к следующему шагу.

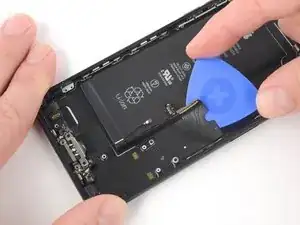

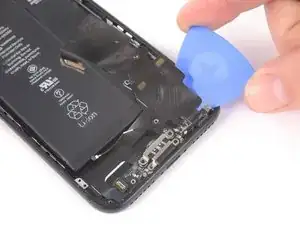

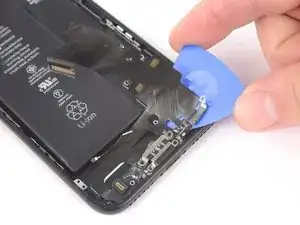

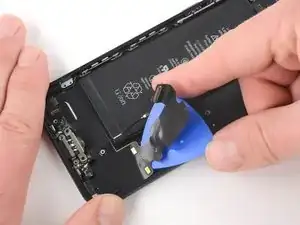

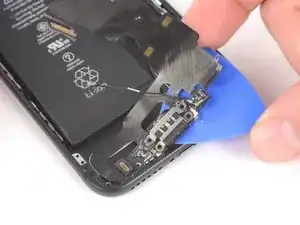

Начиная с середины телефона, введите открывалку под разъём Lightning, чтобы отделить его от задней панели.

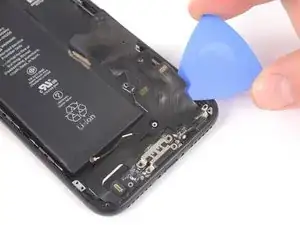

Продолжайте двигать открывалку в сторону разъёма Lightning, чтобы дальше отделять блок от задней панели.

Продолжайте двигать открывалку под блоком разъёма Lightning.

Остановите движение открывалки, как только она пройдёт мимо аккумулятора.

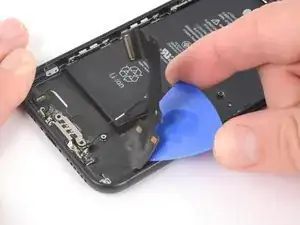

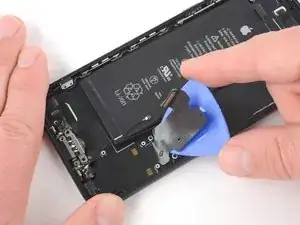

Начиная с угла телефона, проведите открывалкой под блоком в сторону разъёма Lightning.

Остановите движение открывалки, когда она дойдёт до разъёма Lightning.

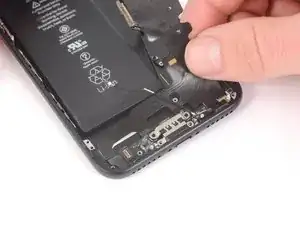

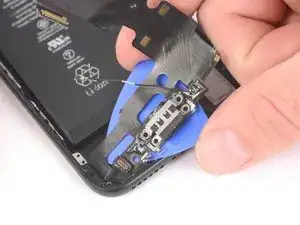

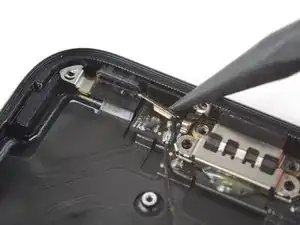

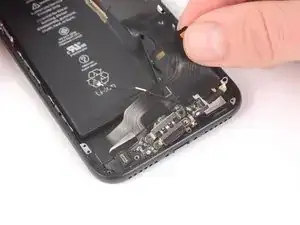

Аккуратно вытяните разъём Lightning из его отверстия в задней панели.

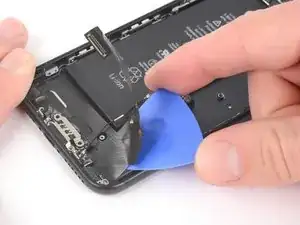

Проведите открывалкой под разъёмом Lightning, чтобы полностью отделить блок разъёма от задней панели.

Продолжайте продвигать открывалку, пока блок разъёма Lightning не перестанет держаться на клею к задней панели.

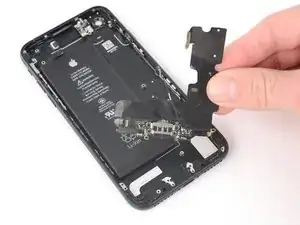

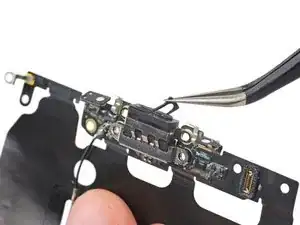

Снимите блок разъёма Lightning.

Перед установкой или заменой блока разъёма Lightning:

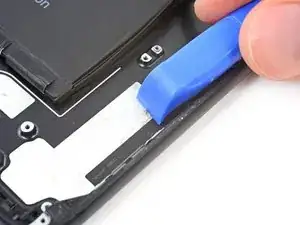

Воспользуйтесь пластиковым инструментом, чтобы удалить остатки клея с задней панели.

Убедитесь, что блок разъёма Lightning правильно расположен так, чтобы два белых кружка на задней панели iPhone были видны через два круглых выреза в гибком кабеле. Если это не так, кабель останется не выровненным, и Вы не сможете подключить его к разъёму на логической плате.

Резиновая прокладка на нижней части разъёма Lightning защищает Ваш iPhone от попадания жидкости и пыли. Если Вы устанавливаете новый блок разъёма Lightning, возможно, потребуется аккуратно снять и перенести прокладку на новую деталь.

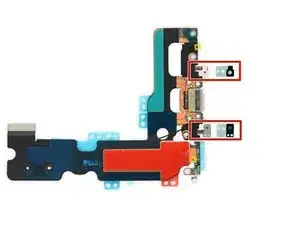

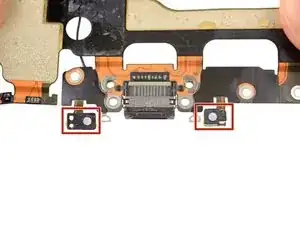

Небольшие клеевые накладки на каждом микрофоне также защищают iPhone от попадания жидкости и пыли. Для наилучшего результата замените обе клеевые накладки перед установкой блока разъёма Lightning.

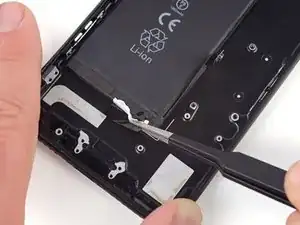

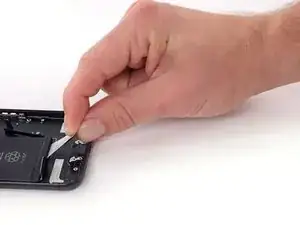

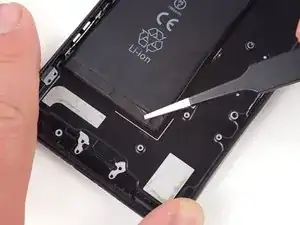

Воспользуйтесь пинцетом с тупыми наконечниками, чтобы отогнуть одну из клеевых полосок на нижнем краю аккумулятора.

Воспользуйтесь пинцетом с тупыми наконечниками, чтобы отогнуть вторую клеевую полоску на нижнем краю аккумулятора.

Старайтесь держать полоски ровно и без морщин на протяжении всей процедуры; если полоски сморщатся, они прилипнут друг к другу и порвутся вместо того, чтобы аккуратно выйти из-под батареи.

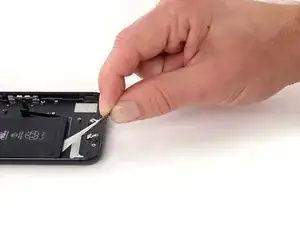

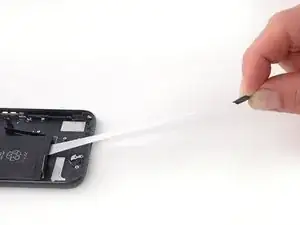

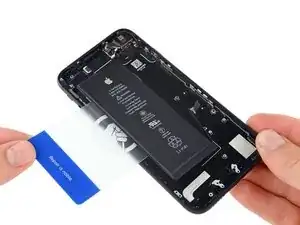

Медленно потяните за одну клейкую ленту батареи в сторону нижней части iPhone.

Тяните плавно, постоянно удерживая натяжение ленты, пока она полностью не выйдет из-под батареи. Для лучшего результата тяните ленту под углом 60° или меньше.

Лента растягивается в несколько раз по сравнению с исходной длиной. Продолжайте тянуть, при необходимости перехватывая ленту возле батареи.

Повторите предыдущий шаг для второй ленты.

При удалении второй ленты удерживайте батарею рукой — в противном случае лента может резко выбросить батарею при отсоединении от корпуса.

Если обе клейкие ленты удалены успешно, переходите к следующему шагу.

Если же одна из лент оборвалась под батареей и не удалось извлечь её, продолжайте со следующего шага ниже.

Если обе клейкие ленты успешно удалены, переходите к следующему шагу. В противном случае вам необходимо будет поддеть батарею от задней крышки.

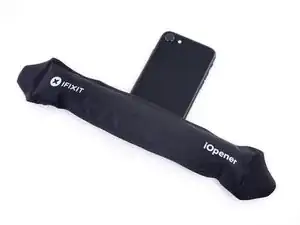

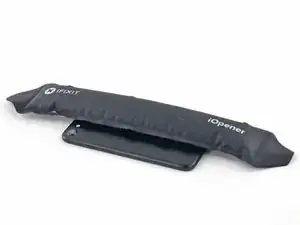

Подготовьте iOpener и приложите его к задней панели, прямо над батареей. В качестве альтернативы вы можете использовать фен или бытовой фен для нагрева.

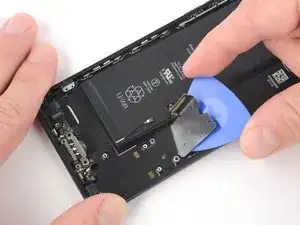

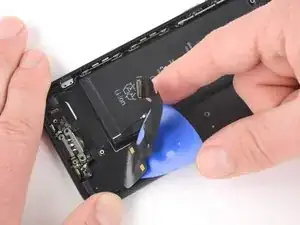

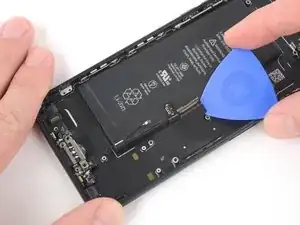

Примерно через минуту уберите iOpener, переверните телефон и пластиковой картой разрушьте остатки клея под батареей.

Избегайте изгиба батареи. Повреждение батареи может привести к выделению опасных химических веществ и возгоранию.

Не поддевайте верхнюю треть батареи — можете повредить шлейф кнопки регулировки громкости.

Извлеките батарею из задней крышки.

При установке новой батареи обратитесь к руководству по замене клейких лент батареи.

Выкрутите следующие винты Phillips:

Два винта 1,9 мм, крепящих кнопку включения.

Три винта 2,3 мм, крепящих кнопки громкости.

Выкрутите следующие винты Phillips 1,3 мм:

Один винт рядом с задней камерой

Один винт на задней крышке

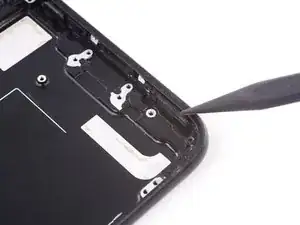

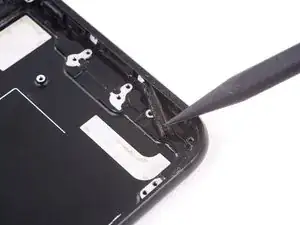

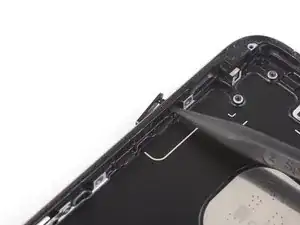

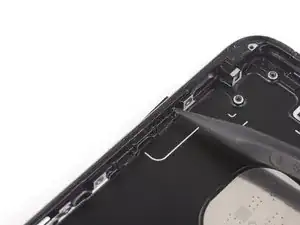

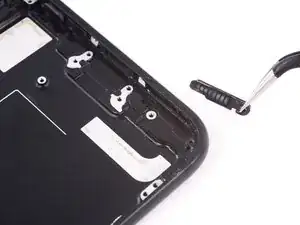

С внешней стороны телефона нажмите концом лопатки на переключатель блокировки звука, продвигая его вглубь задней крышки.

Это действие позволит извлечь переключатель и уплотнитель из задней крышки.

Используя пинцет, извлеките заднюю камеру.

Начиная с края кнопки питания, используйте вскрывающий инструмент, чтобы отделить клей, фиксирующий антенный шлейф к задней крышке.

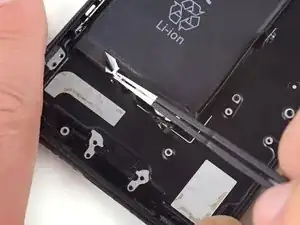

Проведите концом вскрывающего инструмента под антенным шлейфом в направлении верхнего края телефона, отделяя остатки клея.

Используя пинцет, отогните антенный шлейф в сторону от края телефона, освободив крепёжную скобу от задней крышки.

Извлеките антенный шлейф.

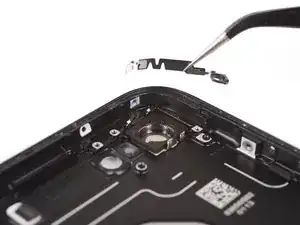

Выкрутите стойку-винт 2,3 мм, крепящую скобу вспышки к задней крышке.

Лучше всего выкручивать стойку-винт при помощи [linked product missing or disabled: IF145-343] и рукоятки.

В крайнем случае можно использовать небольшую отвёртку с плоским жалом, но будьте особенно осторожны, чтобы не соскользнуть и не повредить окружающие компоненты.

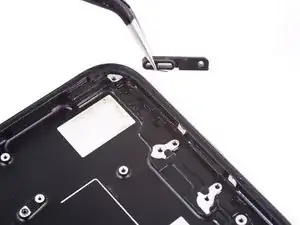

Снимите скобу вспышки.

Аккуратно вытолкните модуль вспышки концом лопатки.

Используйте лезвие лопатки-швейцарки, чтобы отделить клей, удерживающий микрофон на задней крышке.

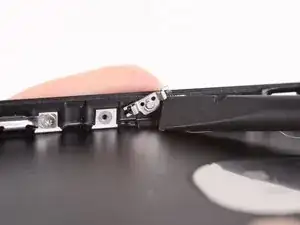

Аккуратно отогните модуль кнопки питания от края задней крышки.

Подведите лезвие лопатки-швейцарки под конец шлейфа кнопки питания и отделите его от клея на задней крышке.

Продолжайте отделять клей, перемещая лезвие вверх по телефону.

Продолжайте продвигать лезвие лопатки-швейцарки под шлейфом кнопок питания и громкости.

Двигайтесь медленно, чтобы не повредить шлейф при отсоединении.

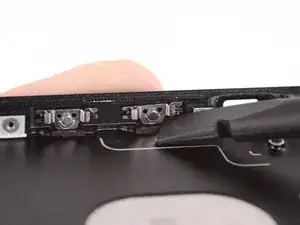

Подведите лопатку-алебарду под часть кабеля кнопки регулировки громкости.

Аккуратно продвигайте лезвие под кабелем вниз по корпусу телефона, отделяя оставшийся клей.

Снимите кабель питания и кнопок громкости.

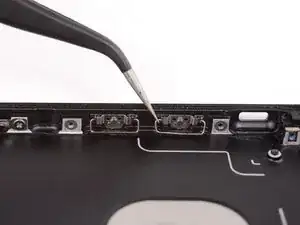

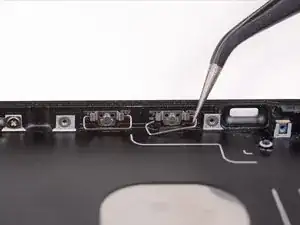

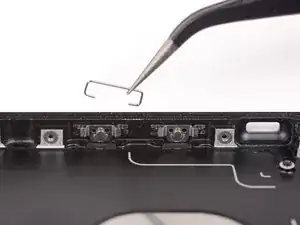

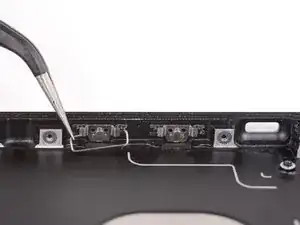

Сдвиньте фиксатор вниз по корпусу телефона и поднимите, чтобы освободить его из кронштейна.

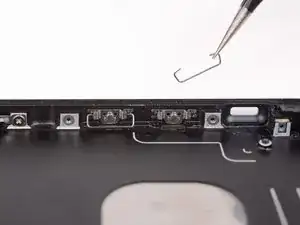

Извлеките фиксатор из задней панели.

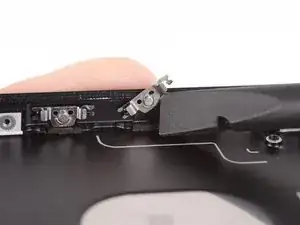

Сдвиньте нижнюю часть кронштейна кнопки питания вверх, чтобы снять её с фиксирующего штыря.

Вытяните кронштейн из задней панели.

Воспользуйтесь острым концом лопатки, чтобы вытолкнуть защиту кнопки питания из задней панели.

Осторожно извлеките защиту кнопки питания.

Сдвиньте фиксатор кнопки громкости вниз по корпусу телефона, чтобы освободить его из кронштейна.

Сдвиньте фиксатор вверх по корпусу телефона, чтобы снять его.

Сдвиньте фиксатор кнопки громкости вниз по корпусу телефона, чтобы освободить его из кронштейна.

Сдвиньте фиксатор вверх по корпусу телефона, чтобы снять его.

Подведите плоскую сторону лопатки под нижний край кронштейна кнопки громкости.

Надлежащим образом сориентируйте лопатку, чтобы она не задела выступающий штифт кнопки громкости при дальнейшем движении.

Поверните лопатку, чтобы снять кронштейн со штифта кнопки громкости.

Вытяните кронштейн из задней панели.

Повторите процедуру для снятия второго кронштейна кнопки громкости.

Воспользуйтесь острым концом лопатки, чтобы вытолкнуть каждую из защит кнопок громкости из задней панели.

Осторожно извлеките защиту кнопок громкости.

Воспользуйтесь острым концом лопатки, чтобы вытолкнуть левую резиновую вентиляционную заглушку динамика из задней панели.

Извлеките правую резиновую вентиляционную заглушку динамика из задней панели.

Выкрутите винт Phillips длиной 1,5 мм, крепящий заземляющий кронштейн.

Снимите заземляющий кронштейн.

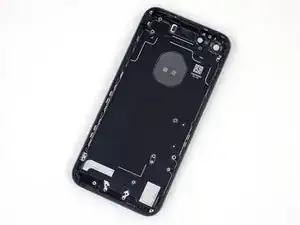

На данном этапе остается только задняя панель.
