Замена динамика iPhone 7

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Снимите два пенталобных винта 3,4 мм на нижней кромке iPhone.

Открытие дисплея iPhone нарушит его водонепроницаемые уплотнения. Подготовьте сменные уплотнения перед выполнением следующих шагов или избегайте попадания жидкости, если вы собираете iPhone без замены уплотнений.

Если вставить медиатор слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы отметить медиатор и избежать повреждений.

Отмерьте 3 мм от наконечника и отметьте медиатор перманентным маркером.

Вы также можете отметить другие углы медиатора разными размерами.

Альтернативно можно приклеить монету к медиатору на расстоянии 3 мм от наконечника.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине саморемонта.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полноценных инструкций по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Надвиньте рычаги на левый или правый край iPhone.

Разместите присоски рядом с нижним краем iPhone прямо над кнопкой «Домой» — одну спереди, одну сзади.

Сожмите присоски вместе, чтобы создать вакуум в выбранной зоне.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не удерживается, вы можете использовать ленту, чтобы создать более сцепляющую поверхность.

Толкните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают сдвигаться, слегка ослабьте присоски и выровняйте рычаги.

Подготовьте iOpener и проденьте его через рычаги Anti‑Clamp.

Вы также можете использовать фен, тепловую пушку или горячую плиту, но чрезмерное тепло может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем краю iPhone.

Подождите одну минуту, чтобы клей успел ослабнуть и образовать зазор для открытия.

Вставьте медиатор в зазор.

Если Anti‑Clamp не создаёт достаточного зазора, примените больше тепла к области и поверните рукоятку на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и подождите одну минуту между поворотами. Дайте Anti‑Clamp и времени сделать свою работу.

Пропустите следующие три шага.

Следующие три шага показывают, как отделить экран с помощью присоски.

Нагрев нижнего края iPhone поможет размягчить клей, удерживающий дисплей, что облегчит его открытие.

Используйте фен или подготовьте iOpener и приложите его к нижнему краю телефона примерно на 90 секунд, чтобы размягчить клей под ним.

Прикрепите присоску к нижней половине передней панели, прямо над кнопкой «Домой».

Убедитесь, что присоска не перекрывает кнопку «Домой», так как это помешает образованию герметичного соединения между присоской и передним стеклом.

Потяните присоску вверх с равномерным, постоянным усилием, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте медиатор в зазор.

Водонепроницающий клей, удерживающий экран, очень прочен; создание начального зазора требует значительной силы. Если вам трудно открыть зазор, примените больше тепла и осторожно покачайте экран вверх‑вниз, чтобы ослабить клей, пока не появится достаточно зазора для инструмента.

Просуньте медиатор вдоль левого ребра телефона, начиная с нижнего края и двигаясь в направлении кнопок регулировки громкости и переключателя беззвучного режима, разрушая клей, удерживающий дисплей.

Остановитесь возле верхнего левого угла дисплея.

Не пытайтесь поддеть верхний край дисплея от задней крышки, так как он удерживается пластиковыми защёлками, которые могут сломаться.

По правому краю iPhone проходят деликатные кабели. Не вставляйте медиатор здесь, так как вы можете повредить кабели.

Вставьте инструмент в правый нижний угол iPhone и проведите им вокруг угла и вверх по правой стороне телефона, чтобы отделить клей.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить кабели дисплея.

Аккуратно потяните присоску вверх, чтобы приподнять нижний край дисплея.

Не поднимайте дисплей более чем на 15º, иначе вы рискуете натянуть или порвать ленточные кабели, соединяющие дисплей.

Потяните за маленький выступ на присоске, чтобы снять её с передней панели.

Проведите медиатор под дисплеем вокруг верхнего левого угла и вдоль верхнего края телефона, чтобы ослабить последний участок клея.

Сдвиньте модуль дисплея немного вниз (отдаляя от верхнего края телефона), чтобы отщёлкнуть фиксаторы, удерживающие его в задней крышке.

Откройте iPhone, откинув дисплей вверх с левой стороны, как заднюю крышку книги.

Ещё не отделяйте дисплей полностью — к логической плате iPhone по-прежнему подключено несколько хрупких ленточных кабелей.

Опирайте дисплей на что-то, чтобы он оставался подпертым во время работы с телефоном.

Удалите четыре винта с трёхлучевым шлицем Y000, удерживающих нижнюю пластину разъёма, следующих размеров:

Три винта 1,2 мм

Один винт 2,4 мм

В течение всего ремонта отслеживайте каждый винт и возвращайте его на то же место, чтобы избежать повреждения iPhone.

Снимите нижнюю пластину разъёма.

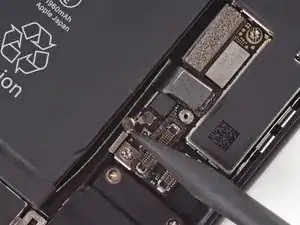

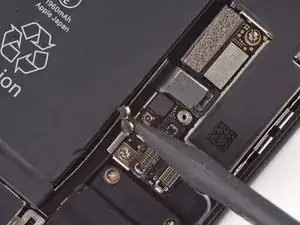

Используйте острый край лопатки, чтобы поднять разъём батареи из его гнезда на логической плате.

Слегка согните кабель разъёма вверх, чтобы он не контактировал с гнездом и не подавал питание на телефон.

Убедитесь, что батарея отключена, прежде чем отсоединять или подключать кабели в этом шаге.

Используйте лопатку или ноготь, чтобы отсоединить два нижних разъёма дисплея, поддев их и поднимая прямо вверх из гнезд на логической плате.

Для повторного подключения этих кабелей нажмите на один край, пока не услышите щелчок, затем повторите на противоположном крае. Не нажимайте в середине. Если разъём хоть немного смещён, он может согнуться и получить необратимое повреждение.

Если после сборки у вас пустой экран, белые линии на дисплее или частичное/полное отсутствие реакции на прикосновения, попробуйте отсоединить и аккуратно заново подключить оба этих кабеля и убедитесь, что они полностью вставлены.

Удалите два винта Phillips #000 длиной 1,3 мм, удерживающие пластину над разъёмом сборки датчиков передней панели.

На некоторых телефонах могли использоваться винты Y000. Apple начала использовать Y000 для этих винтов в определённый момент жизненного цикла продукта.

Отсоедините разъём сборки датчиков передней панели от его гнезда на логической плате.

Этот пресс-разъём также следует подключать по одному концу за раз, чтобы снизить риск изгиба.

Снимите модуль дисплея.

При сборке остановитесь здесь, если хотите заменить клей по краям дисплея.

Удалите два винта Phillips длиной 1,9 мм, удерживающие барометрический вентиляционный клапан к задней крышке.

Снимите вентиляционный клапан.

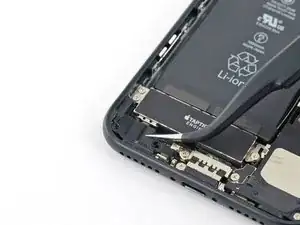

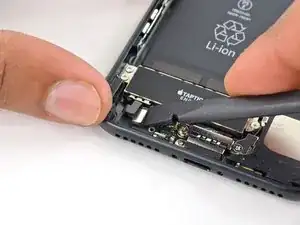

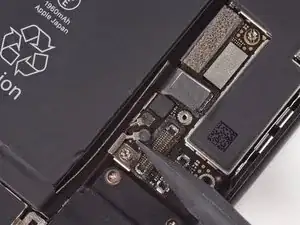

Используйте плоский конец лопатки, чтобы отсоединить разъём Taptic Engine от его гнезда на логической плате.

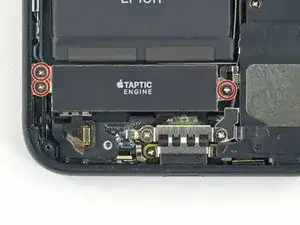

Удалите три винта Phillips длиной 1,6 мм, удерживающие Taptic Engine к задней крышке.

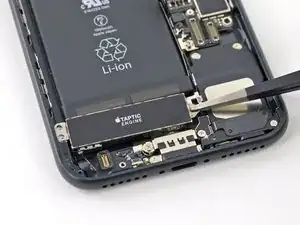

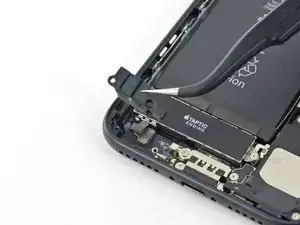

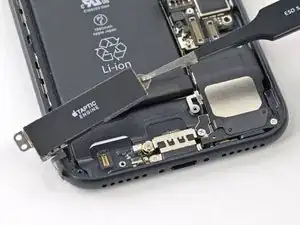

Снимите Taptic Engine.

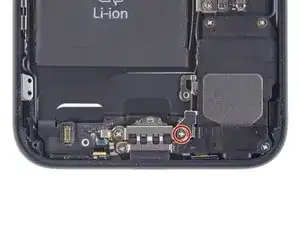

Удалите винт Phillips, удерживающий антенну Wi‑Fi diversity к задней крышке:

Один винт 3,2 мм

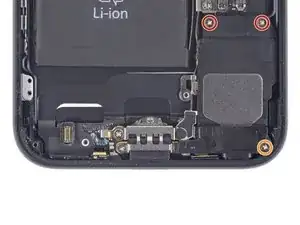

Удалите следующие три винта Phillips, удерживающие динамик к задней крышке:

Два винта 1,3 мм

Один винт 2,0 мм

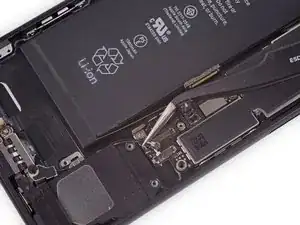

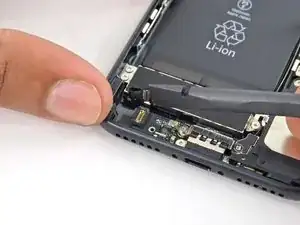

Используйте острие лопатки, чтобы приподнять два разъёма антенных кабелей с гнёзд на логической плате.

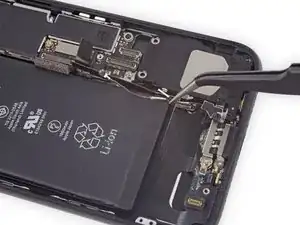

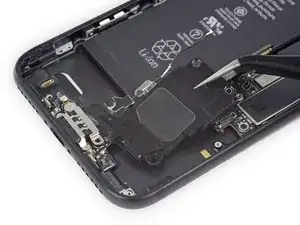

С помощью пинцета проденьте антенные кабели через их кронштейн на логической плате.

С помощью пинцета снимите антенные кабели с клипсы на динамике.

Удерживайте кабель близко к клипсе, чтобы избежать повреждения кабеля.

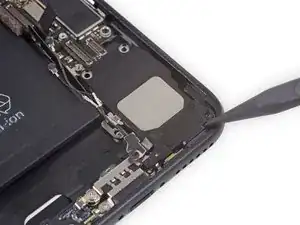

Используйте наконечник лопатки, чтобы сдвинуть узел динамика в направлении логической платы и снять его с задней крышки.

Снимите динамик.

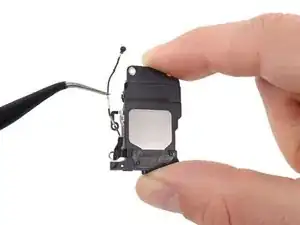

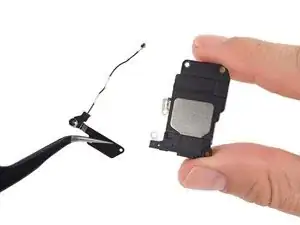

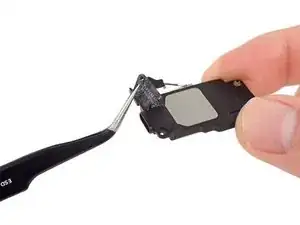

Осторожно снимите антенну с клипсы на динамике.

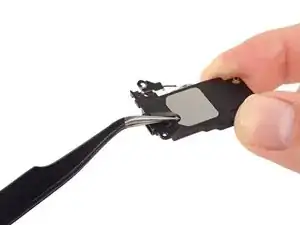

Осторожно поднимите язычок пинцетом и отделите его от динамика.

Снимите антенну Wi‑Fi с диверсити.
