Замена экрана iPhone 7

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном повреждении.

Перед началом разборки выключите iPhone.

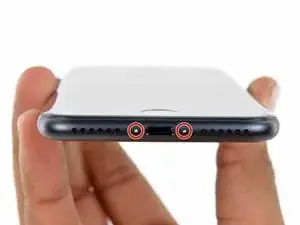

Снимите два пенталобных винта 3,4 мм на нижнем торце iPhone.

Открытие дисплея нарушит водозащитные уплотнения. Приготовьте заменяемые уплотнения до того, как переходить дальше, или избегайте контакта с жидкостями, если вы собираете iPhone без замены уплотнений.

Если вставить инструмент слишком глубоко, тонкая лопатка может повредить устройство. Следуйте этому шагу, чтобы отметить лопатку и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте лопатку перманентным маркером.

Вы также можете отметить другие углы лопатки разными расстояниями.

В качестве альтернативы прицепите монету к лопатке на 3 мм от кончика с помощью скотча.

Apple продаёт инструмент Резак для клея для безопасного разрезания клея дисплея в их магазине саморемонта.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага ниже для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp см. в этом руководстве: перейти к руководству.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски ближе к нижнему краю iPhone прямо над кнопкой «Домой» — одну спереди и одну сзади.

Сожмите присоски, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не удерживается, можно использовать скотч, чтобы сделать поверхность более сцепляющей.

Толкните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются совмещёнными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

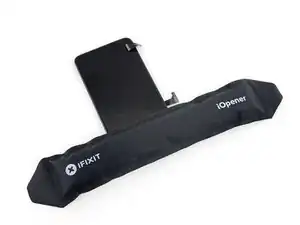

Подогрейте iOpener и проденьте его через рычаги Anti‑Clamp.

Вы также можете использовать фен, тепловую пушку или горячую плиту, но чрезмерное тепло может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае iPhone.

Подождите одну минуту, чтобы клей успел размягчиться и образовался зазор для открытия.

Вставьте лопатку в образовавшийся зазор.

Если Anti‑Clamp не создаёт достаточного зазора, примените больше тепла к зоне и поверните ручку на четверть оборота.

Не поворачивайте больше четверти оборота за раз и подождите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить свою работу.

Пропустите следующие три шага.

Следующие три шага показывают, как отделить экран с помощью присоски.

Нагрев нижнего края iPhone поможет размягчить клей, фиксирующий дисплей, что облегчит открытие.

Используйте фен или подготовьте iOpener и приложите его к нижнему краю телефона примерно на 90 секунд, чтобы размягчить клей под ним.

Прикрепите присоску к нижней половине передней панели, прямо над кнопкой «Домой».

Убедитесь, что присоска не перекрывает кнопку «Домой», поскольку это помешает присоске создать герметичное соединение с передним стеклом.

Поднимите присоску, прилагая ровное и постоянное усилие, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте лопатку в образовавшийся зазор.

Герметичный клей, удерживающий экран, очень прочен; создание начального зазора требует значительной силы. Если вам трудно открыть зазор, примените больше тепла и аккуратно покачивайте экран вверх‑вниз, чтобы ослабить клей, пока не появится достаточно зазора для вставки инструмента.

Проведите лопатку вверх по левому краю телефона, начиная с нижнего края и двигаясь в направлении кнопок регулировки громкости и переключателя без звука, разрушая клей, удерживающий дисплей.

Остановитесь возле верхнего левого угла дисплея.

Не пытайтесь отпереть верхний край дисплея от заднего корпуса, так как он удерживается пластиковыми защёлками, которые могут сломаться.

Вдоль правого края iPhone проходят хрупкие кабели. Не вставляйте сюда лопаточку, это может повредить кабели.

Вставьте инструмент в правый нижний угол iPhone и проведите им вокруг угла и вверх по правой стороне телефона, чтобы отделить клей.

Не вставляйте лопаточку более чем на 3 мм, чтобы не повредить кабели дисплея.

Осторожно потяните присоску вверх, чтобы приподнять нижний край дисплея.

Не поднимайте дисплей более чем на 15º, иначе вы рискуете растянуть или порвать ленточные кабели, соединяющие дисплей.

Потяните за маленький выступ на присоске, чтобы снять её с передней панели.

Просуньте лезвие для вскрытия под дисплей вокруг верхнего левого угла и вдоль верхнего края телефона, чтобы ослабить оставшийся клей.

Сдвиньте сборку дисплея слегка вниз (от верхнего края телефона), чтобы освободить защёлки, удерживающие её в задней крышке.

Откройте iPhone, поднимая дисплей с левой стороны, как обложку книги.

Не пытайтесь полностью отделить дисплей — несколько хрупких ленточных кабелей всё ещё соединяют его с платой iPhone.

Подперните дисплей каким‑либо предметом, чтобы он удерживался во время работы с телефоном.

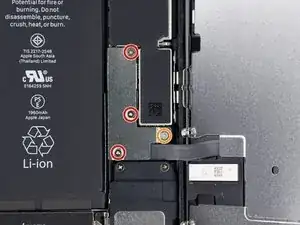

Удалите четыре винта с трёхгранной головкой Y000, фиксирующие нижнюю крышку разъёмов, следующих размеров:

Три винта 1.2 мм

Один винт 2.4 мм

В ходе ремонта сохраняйте порядок винтов и возвращайте каждый винт точно на его место, чтобы не повредить iPhone.

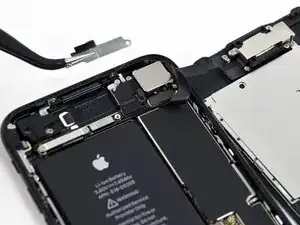

Снимите нижнюю крышку разъёмов.

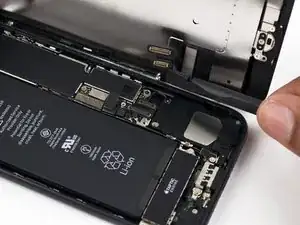

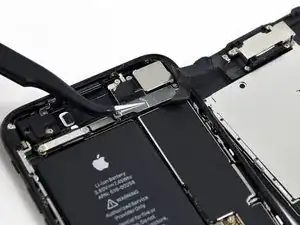

С помощью острого конца лопатки приподнимите разъём аккумулятора из его гнезда на плате.

Немного отогните кабель разъёма вверх, чтобы он не соприкасался с гнездом и не подавал питание на телефон.

Убедитесь, что аккумулятор отключён перед отключением или повторным подключением кабелей в этом шаге.

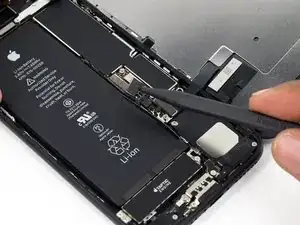

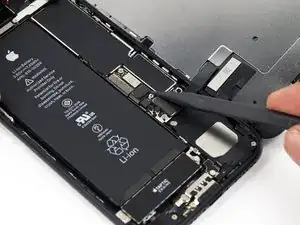

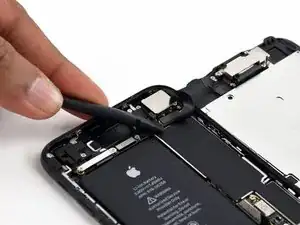

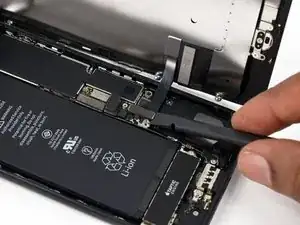

Используйте лопаточку или ноготь, чтобы отсоединить два нижних разъёма дисплея, поддев их и аккуратно подняв прямо вверх из их гнезд на плате.

Чтобы снова подключить эти кабели, нажмите на один конец до щелчка, затем повторите с противоположным концом. **Не** нажимайте в середине. При даже незначительном смещении разъёма он может согнуться и получить необратимое повреждение.

Если после сборки у вас пустой экран, белые полосы на дисплее или частичная/полная потеря отклика сенсора, попробуйте отключить и аккуратно снова подключить оба этих кабеля, убедившись, что они полностью вставлены.

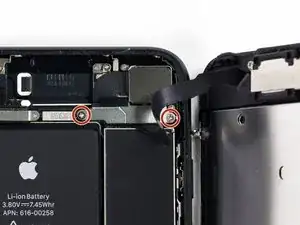

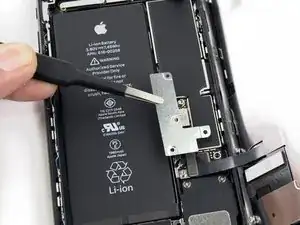

Удалите два винта Phillips #000 длиной 1.3 мм, фиксирующие скобу над разъёмом передней панели датчиков.

На некоторых телефонах могут использоваться винты Y000. Apple начала применять Y000 для этих винтов в середине жизненного цикла продукта.

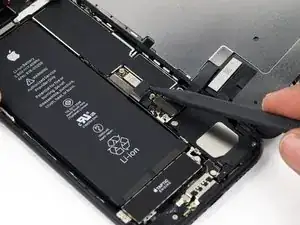

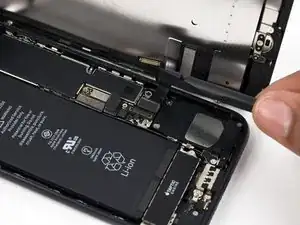

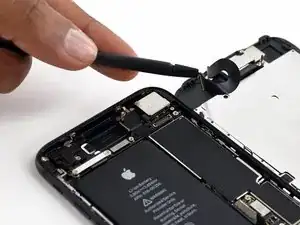

Отключите разъём сборки передней панели датчиков от его гнезда на плате.

Этот защёлкивающийся разъём также следует подключать по очереди с одного конца, чтобы минимизировать риск его изгиба.

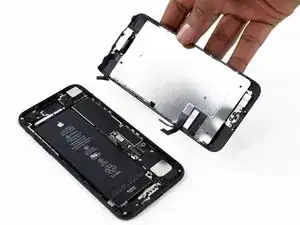

Снимите сборку дисплея.

При обратной сборке остановитесь на этом шаге, если вы хотите заменить клей по краям дисплея.

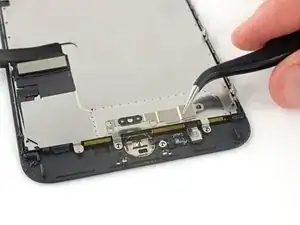

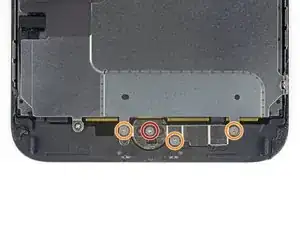

Удалите четыре винта Y000, фиксирующие крышку над датчиком «Домой»/Touch ID:

Один винт 1.1 мм

Три винта 1.3 мм

При сборке не затягивайте эти винты слишком сильно, иначе кнопка «Домой» может перестать работать.

Снимите крышку, фиксирующую датчик «Домой»/Touch ID.

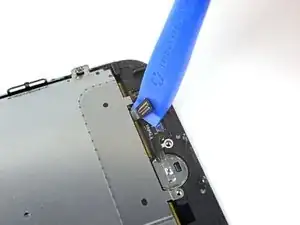

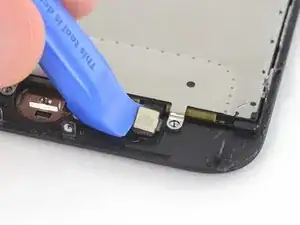

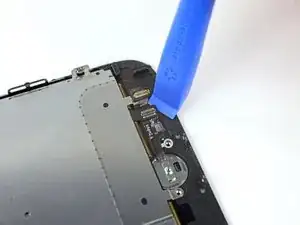

Подденьте левый край разъёма кабеля кнопки «Домой», чтобы отсоединить его от гнезда.

Если весь разъём начнёт откидываться вверх, не отделяясь, нажмите плоской частью лопатки на кабель по верхнему краю разъёма и одновременно подденьте левый край разъёма. Будьте очень осторожны, чтобы не повредить кабель или разъём, иначе вы навсегда выведете датчик из строя.

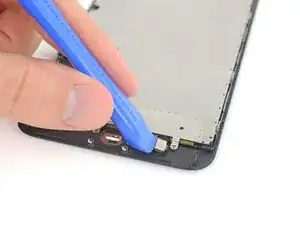

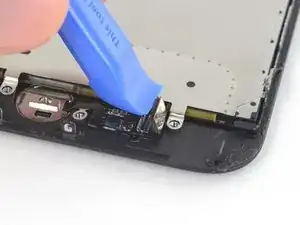

Аккуратно подденьте нижележащий разъём и отодвиньте его в сторону от кабеля кнопки «Домой»/Touch ID.

На этом этапе очень легко повредить iPhone. Работайте медленно и внимательно при поддевании инструментом. Если вы повредите аппаратную часть Touch ID, её замену может выполнить только Apple.

Если разъём не поддаётся при поддевании, используйте фен или iOpener, чтобы нагреть и размягчить клей, фиксирующий разъём, затем повторите попытку.

Не пытайтесь полностью отсоединить разъём — просто приподнимите его слегка, чтобы можно было извлечь нижний кабель датчика кнопки «Домой»/Touch ID.

Нагрев области вокруг датчика кнопки «Домой»/Touch ID поможет размягчить клей, держащий его тонкий кабель, что облегчит безопасное снятие.

Переверните дисплейный модуль. Используйте фен или подготовьте iOpener и приложите его к нижнему краю дисплея примерно на 90 секунд, чтобы размягчить клей под ним.

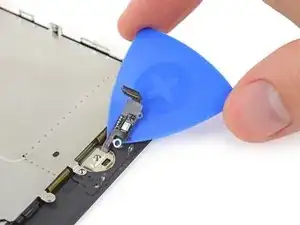

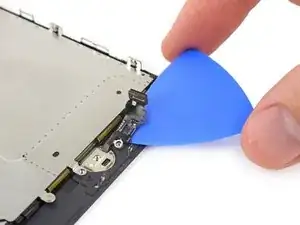

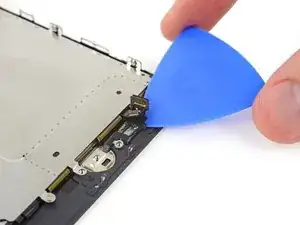

Используйте медиатор для вскрытия, чтобы осторожно отделить клей, прикрепляющий кабель датчика кнопки «Домой»/Touch ID к задней стороне панели дисплея.

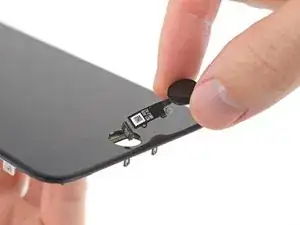

Снимите узел датчика кнопки «Домой»/Touch ID, поднимая его через переднюю сторону дисплея.

Для повторной установки сначала проденьте кабель через отверстие в передней части дисплея.

Ваша запасная часть может поставляться с дополнительным винтом Y000 уже установленным справа от кнопки «Домой». Удалите ненужный винт, чтобы вы могли снова установить скобу кнопки «Домой».

Следуйте этому руководству, чтобы установить новую клейкую ленту для дисплея на экран.
