Замена передней камеры и шлейфа датчиков iPhone 7

Перед началом разрядите аккумулятор iPhone до уровня ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два пенталобных винта 3,4 мм на нижнем торце iPhone.

Открытие дисплея нарушит водонепроницаемые уплотнения устройства. Подготовьте заменяющие уплотнения перед тем, как продолжить, или избегайте попадания жидкости при сборке iPhone без замены уплотнений.

Если лопатка вставлена слишком глубоко, она может повредить устройство. Выполните этот шаг, чтобы отметить лопаткой глубину и предотвратить повреждения.

Отмерьте 3 мм от кончика и отметьте лопаточку перманентным маркером.

Вы также можете отметить другие углы лопатки с разными измерениями.

В качестве альтернативы приклейте монету к лопатке на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клея дисплея в своём магазине саморемонта.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага ниже для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски ближе к нижнему краю iPhone чуть выше кнопки «Домой» — одну на передней панели и одну на задней.

Сожмите присоски вместе, чтобы создать всасывание в нужной зоне.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, вы можете использовать ленту, чтобы сделать поверхность более цепкой.

Толкните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются совмещёнными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Нагрейте iOpener и проденьте его через рычаги Anti-Clamp.

Вы также можете использовать фен, тепловую пушку или горячую плиту — но чрезмерный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем торце iPhone.

Подождите одну минуту, чтобы клей успел ослабнуть и появился зазор для открытия.

Вставьте лопаточку в образовавшийся зазор.

Если Anti-Clamp не создал достаточного зазора, нагрейте область сильнее и поверните ручку на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить свою работу.

Пропустите следующие три шага.

Следующие три шага показывают, как отделить экран с помощью присоски.

Нагрев нижнего края iPhone поможет смягчить клей, удерживающий дисплей, и облегчит его открытие.

Используйте фен или подготовьте iOpener и приложите его к нижнему краю телефона примерно на 90 секунд, чтобы смягчить клей под дисплеем.

Прикрепите присоску к нижней половине передней панели, прямо над кнопкой «Домой».

Убедитесь, что присоска не перекрывает кнопку «Домой», так как это помешает образованию герметичного сцепления между присоской и стеклом.

Потяните присоску вверх с равномерным, постоянным усилием, чтобы создать небольшой зазор между экраном и корпусом.

Вставьте лопаточку в зазор.

Водонепроницающий клей, удерживающий экран на месте, очень прочен; создание начального зазора требует значительной силы. Если вам трудно открыть зазор, примените больше тепла и аккуратно покачайте экран вверх-вниз, чтобы ослабить клей, пока не появится достаточно места для инструмента.

Вставьте лопаточку вдоль левого края телефона, начиная от нижнего края и продвигаясь в направлении кнопок регулировки громкости и переключателя бесшумного режима, разрушая клей, удерживающий дисплей.

Остановитесь возле верхнего левого угла дисплея.

Не пытайтесь оттянуть верхний край дисплея от задней части корпуса, так как он удерживается пластиковыми защёлками, которые могут сломаться.

Вдоль правого края iPhone проходят тонкие кабели. Не вставляйте лопаточку сюда, так как вы можете повредить кабели.

Вставьте инструмент в нижний правый угол iPhone и проведите им вокруг угла и вверх по правой стороне корпуса, чтобы отделить клей.

Не вставляйте медиатор глубже 3 мм — вы можете повредить кабели дисплея.

Аккуратно потяните присоску вверх, чтобы приподнять нижний край дисплея.

Не поднимайте дисплей более чем на 15º, иначе вы рискуете натянуть или порвать шлейфы, соединяющие дисплей с платой.

Потяните за маленький выступ присоски, чтобы снять её с передней панели.

Засуньте медиатор под дисплей у верхнего левого угла и проведите им вдоль верхнего края телефона, чтобы ослабить оставшийся клей.

Сдвиньте встраиваемый блок дисплея немного вниз (от верхнего края телефона), чтобы освободить защёлки, удерживающие его в заднем корпусе.

Откройте iPhone, откинув дисплей вверх с левой стороны, как обложку книги.

Не пытайтесь полностью отсоединить дисплей — несколько хрупких шлейфов всё ещё соединяют его с платой iPhone.

Подпереть дисплей чем‑то, чтобы он оставался приподнятым во время работы с телефоном.

Удалите четыре винта с трёхгранной головкой Y000, фиксирующие нижнюю монтажную скобу разъёма, следующих размеров:

Три винта 1.2 мм

Один винт 2.4 мм

На протяжении ремонта следите за каждым винтом и обязательно возвращайте его на место, чтобы не повредить iPhone.

Снимите нижнюю монтажную скобу разъёма.

Используйте острый конец лопатки, чтобы поднять разъём батареи из его гнезда на плате.

Слегка отогните кабель разъёма вверх, чтобы он не касался гнезда и не подавал питание на телефон.

Убедитесь, что батарея отключена, прежде чем отсоединять или подключать кабели в этом шаге.

Используйте лопатку или ноготь, чтобы отсоединить два нижних разъёма дисплея, поддев их и поднимая прямо вверх из гнёзд на плате.

Для повторного подключения нажмите на один конец, пока он не защёлкнется, затем повторите на другом конце. Не нажимайте посередине. При даже небольшом смещении разъёма он может согнуться, что приведёт к необратимому повреждению.

Если после сборки экран пустой, есть белые линии или сенсор частично или полностью не работает, попробуйте отключить и аккуратно снова подключить оба этих кабеля и убедиться, что они полностью вставлены.

Удалите два винта Phillips #000 длиной 1.3 мм, фиксирующие скобу над разъёмом блока датчиков передней панели.

У некоторых телефонов эти винты могут быть Y000. Apple начала использовать Y000 для этих винтов в какой‑то момент жизненного цикла продукта.

Отключите разъём блока датчиков передней панели от его гнезда на плате.

Этот защёлкивающийся разъём также следует подключать по одному концу за раз, чтобы снизить риск изгиба.

Снимите узел дисплея.

При сборке приостановитесь здесь, если вы хотите заменить клей по краям дисплея.

Удалите три винта Phillips, фиксирующие скобу разговорного динамика к передней панели:

Два винта 2.6 мм

Один винт 1.7 мм

Снимите скобу разговорного динамика.

Отведите фронтальную камеру в сторону, чтобы получить доступ к разговорному динамику.

Удалите два винта Phillips, фиксирующие разговорный динамик к передней панели:

Один винт 1.9 мм

Один винт 2.5 мм

Снимите разговорный динамик.

Подогрейте iOpener и приложите его к верхнему краю узла дисплея, чтобы смягчить клей, держащий переднюю камеру и блок датчиков.

Подождите примерно две минуты перед следующим шагом, чтобы клей достаточно размягчился.

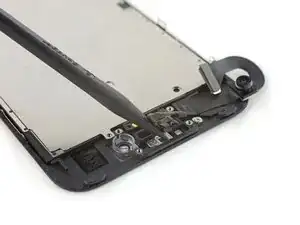

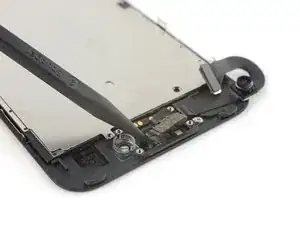

Используйте лопатку, чтобы аккуратно поддеть датчик окружающего освещения и извлечь его из гнезда на передней панели.

Старайтесь завести инструмент полностью под датчик, чтобы отжать его от прозрачного пластика под ним. Если поддёте только за кабель, датчик может отделиться от кабельного узла и потребовать замены. Если вы всё равно меняете узел датчика/кабеля, это не имеет значения.

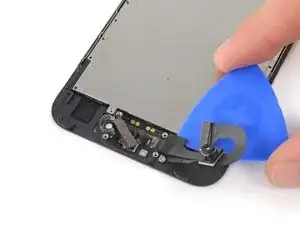

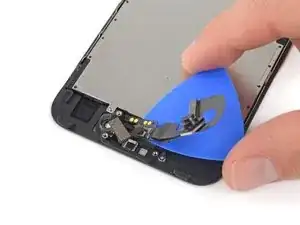

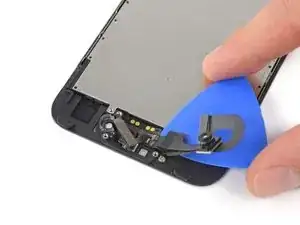

Сдвиньте медиатор в направлении корпуса фронтальной камеры, отделяя клей, удерживающий кабель на передней панели. Остановитесь прямо перед стойками для винтов.

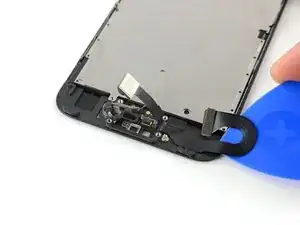

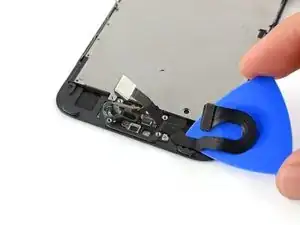

Используйте медиатор, чтобы поднять кабель камеры с двух пластиковых стоек на передней панели и отделить его от последнего участка клея.

Снимите кабель фронтальной камеры и датчика.
